التركيز على إنتاج VFD、Servo ومختلف محركات السيارات
كمية المبيعات السنوية 900000+ وحدة
نطاق الطاقة: 0.4kw ~ 2000kw، نطاق الجهد: 110v ~ 10000v
شبكة توزيع الخدمات تغطي العالم
| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | ZONCN |
| إصدار الشهادات: | KC; CE |
| رقم الموديل: | SP600T-015KY-4 |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
| تفاصيل التغليف: | داخل: علبة، خارج: علبة |
| وقت التسليم: | 7-30 يومًا |
| شروط الدفع: | بـ (تـي) ، بـ (بـايـبـال) |
| القدرة على العرض: | 100000 جهاز كمبيوتر / شهر |
| النوع: | محرك التيار المتردد | العلامة التجارية: | ZONCN |
|---|---|---|---|
| الجهد المدخل: | 380 فولت+/-15٪ | تردد الإخراج: | 0 - 320 هرتز |
| القوة: | 15 كيلو واط | الضمان: | 18 شهرا |
| التطبيق: | المكبس الهوائي | نوع المحرك: | مساءً |
| تردد الإخراج: | 50 هرتز/60 هرتز | وضع التحكم: | V/F، التحكم في المتجهات بدون أجهزة استشعار |
| إبراز: | محرك التردد المتغير 3 مرحلة Vfd,محرك التردد المتغير 380 فولت Vfd,380v Vfd Variable Frequency Drive |
||

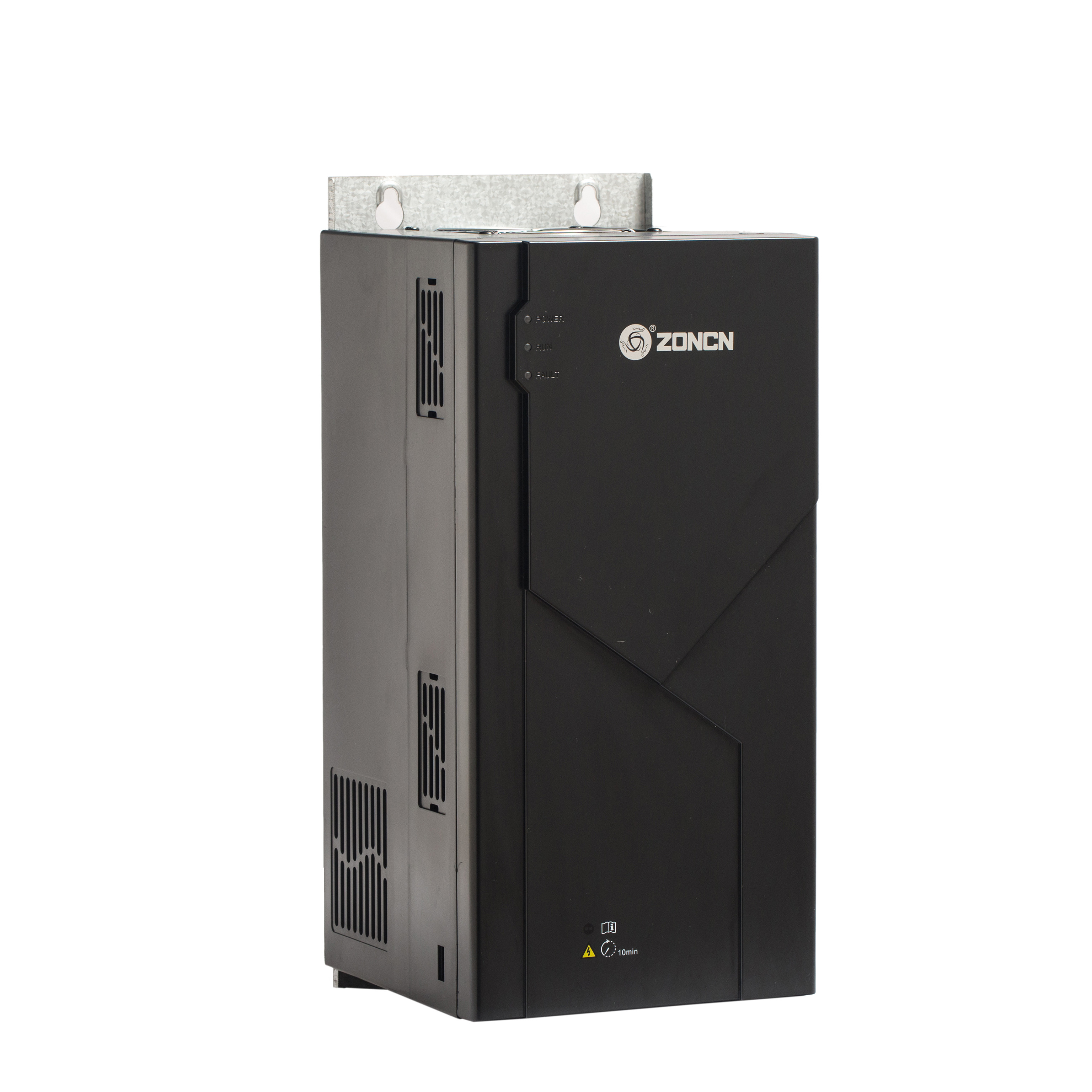

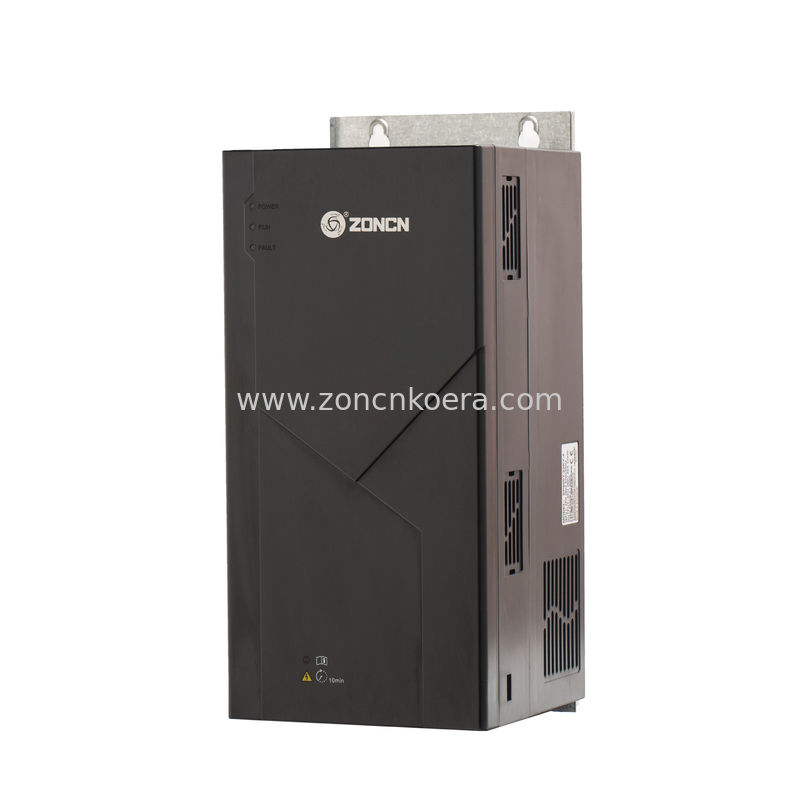

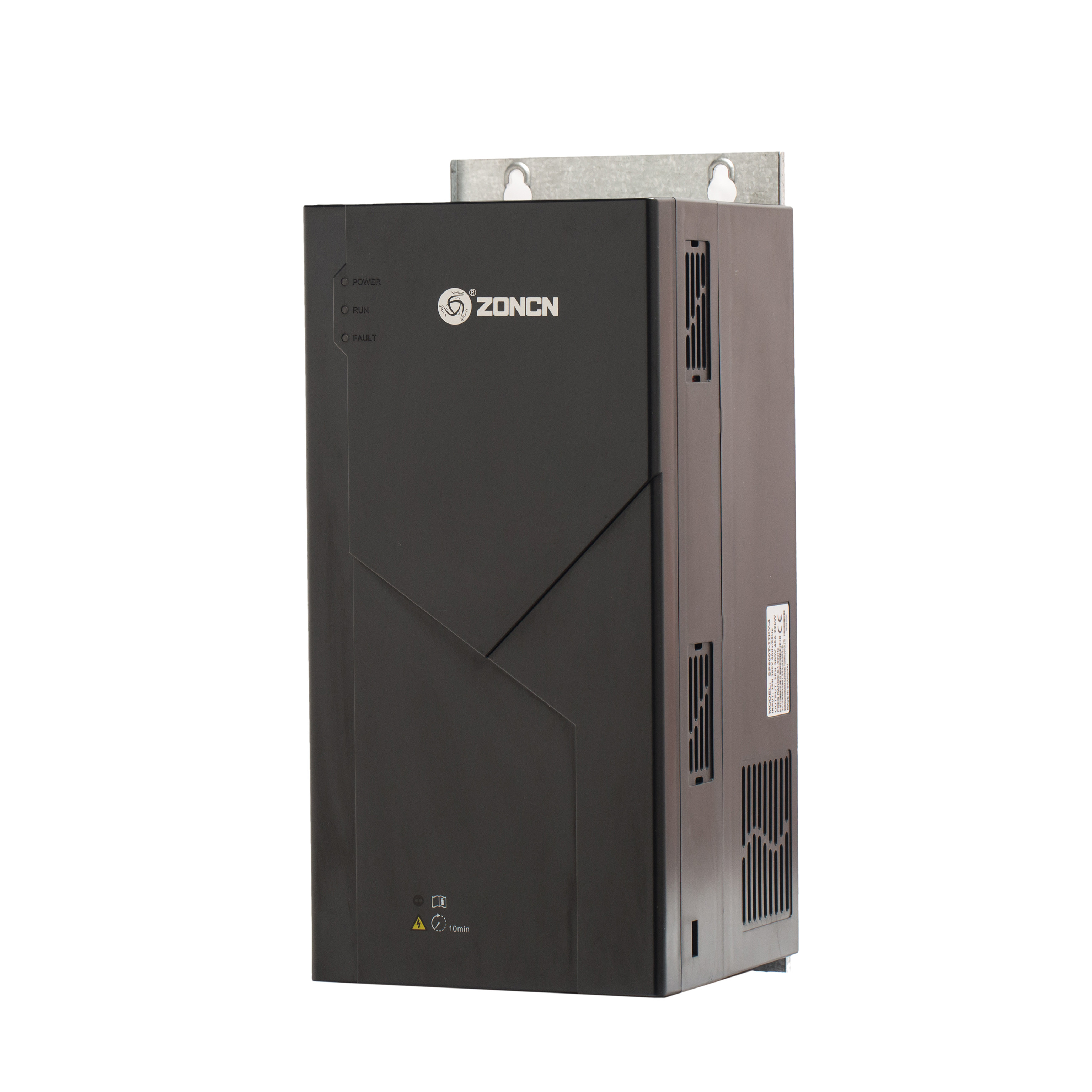

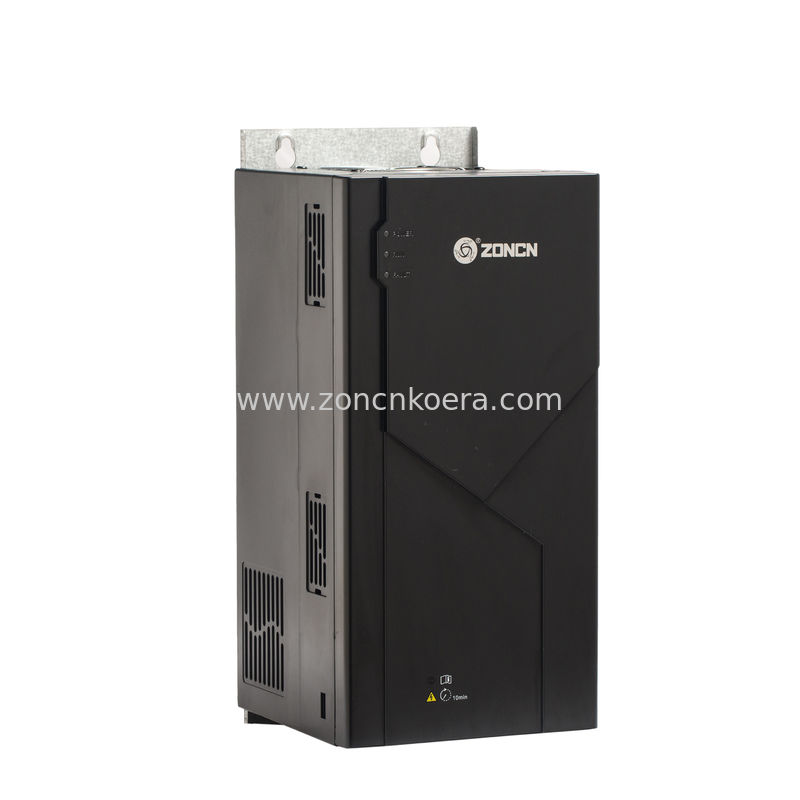

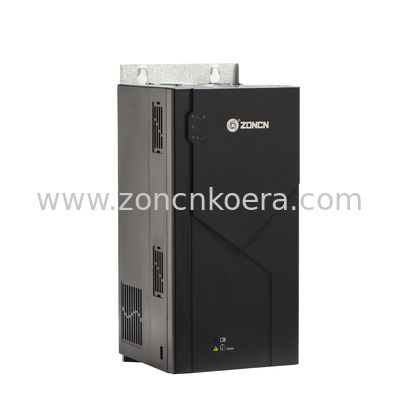

محرك التردد المتغير من سلسلة ZONCN SP600
جهاز دمج ضاغط الهواء
مجموعة SP600 المضغوط الهوائي المتكامل باستخدام البلاستيك والصفائح المعدنية الهيكل، دعم للطابق والجدار مثبتة، سهلة التثبيت؛ سهلة لتشغيل الأسلاك للاختبار ،استخدام عقدة التوصيل والصمام ضد العيوب لتصميم محطة دائرة التحكمإنه يتسم بتكامل كبير: مفاعلات متكررة مدمجة للحد من التداخل الخارجي، وتحسين عامل الطاقة؛توفير مخرج خارجي 24 فولت DC؛ و مدمجة في الكشف والحماية الدائرة من PT100 المتكاملة و PTC. انها تستخدم البرمجيات الخاصة، والاتصال مع HMI، والإنترنت دون اختبار، ودعم لبدء مفتاح واحد.- نعم
| البند | المواصفات | ||
| وظائف التحكم الأساسية | وضع التحكم | التحكم في ناقل الحلقة المفتوحة، التحكم في V / F | |
| الحد الأقصى للتردد |
التحكم في ناقل الحلقة المفتوحة: 0 ‰ 600 هرتز التحكم في V / F: 0 ≈ 3200 هرتز |
||
| تردد الناقل | 0.5kHz 15kHz ، يتم ضبط تردد الناقل تلقائيًا بناءً على خصائص الحمل. | ||
| دقة تردد الإدخال |
الإعداد الرقمي:0.01 هرتز الإعداد التناظري: الحد الأقصى للتردد × 0.025% |
||
| عزم تشغيل | 0.5 هرتز/150% | ||
| نطاق السرعة | 1:100 | ||
| دقة استقرار السرعة |
± 0.2%
|
||
| دقة تحكم عزم الدوران | ± 10% | ||
| قدرة الحمل الزائد | 60s لـ 150% من التيار المسمى، 3s لـ 180% من التيار المسمى. | ||
| زيادة عزم الدوران |
دعم ثابت زيادة مخصصة 0.1% ∙ 30.0% |
||
|
منحنى V/F
|
منحنى V/F على الخط المستقيم منحنى V/F متعدد النقاط منحنى N-power V/F (1.2-power، 1.4-power، 1.6-power، 1.8 قوة، مربع) |
||
| فصل V/F | نوعان: الفصل الكامل ؛ نصف الفصل | ||
|
وضع المنحدر
|
المنحدر في خط مستقيم رصيف المنحنى S أربع مجموعات من أوقات التسارع / التباطؤ مع نطاق 0.0?? 6500.0s |
||
| طرق الاتصال | RS485 | ||
|
تحكم JOG
|
نطاق تردد JOG: 0.00Hz50.00 Hz وقت التسارع / التباطؤ JOG: 0.0~6500.0s |
||
| PID المدمج | إنه يدرك نظام التحكم في الحلقة المغلقة الذي يتم التحكم به بسهولة. | ||
| الجهد التلقائي القانون (AVR) |
يمكنها الحفاظ على فولتاج الخروج الثابت تلقائيًا عندما يتغير فولتاج الشبكة. | ||
| مصدر التردد | الإعداد الرقمي | ||
| واجهات الإدخال والإخراج | المدخلات التناظرية |
1 جهاز استشعار ضغط: مدخل 4 ~ 20mA 2 جهاز استشعار درجة الحرارة: PT100 |
|
| مدخلات رقمية |
2 مدخلات رقمية عادية 1 دائرة حماية PTC (متوافقة مع المدخلات الرقمية العادية) |
||
| الخروج الرقمي | 2 إرسال الخروج مفتوحة بشكل طبيعي (بناء في 220VAC الجهد) | ||
| شاشة ثنائي الإشارة LED | شاشة LED قياسية 3 | ||
| الحماية | حماية الحرارة الزائدة للمحرك (PTC) ، حماية الدوائر القصيرة من الطاقة إلى الأرض، التيار الزائد للمحول، الإفراط في الحمل، الإفراط في الجهد، تحت الجهد، الإفراط في الحرارة، فقدان مرحلة الإخراج، خطأ الاتصال،خطأ الكشف عن التيار، خطأ القراءة والكتابة في EEPROM وهلم جرا. | ||
| مروحة |
DP500: محول المروحة: 380V 15-55kW المحرك الرئيسي محول المروحة المدمج 380V 1.5kW. 380 فولت 75-160 كيلوواط المحرك الرئيسي محول المروحة المدمجة 380 فولت 2.2 كيلوواط |
||
| البيئة | موقع التثبيت | في الأماكن المغلقة، خالية من أشعة الشمس المباشرة، والغبار، والغازات المآكلة، والغازات القابلة للاشتعال، ودخان النفط، والبخار، والقطرات أو الملح. | |
| الارتفاع | أقل من 1000 متر | ||
| درجة حرارة البيئة | -10 درجة مئوية +40 درجة مئوية (التحول إلى الأسفل إذا كانت درجة حرارة البيئة بين 40 و 50 درجة مئوية) | ||
| الرطوبة | أقل من 95% RH، بدون تكثيف | ||
| اهتزاز | أقل من 5.9 م/س2 (0.6 غرام) | ||
| درجة حرارة التخزين | -20 درجة مئوية 60 درجة مئوية | ||
مقياس محور العاكس وقياس التثبيت
| النموذج | W | هـ | H1 | د | أ | ب | Ød |
| SP600T-5R5KY-4 | 118 | 238 | 274 | 154 | 80 | 260 | 5.5 |
| SP600T-7R5KY-4 | |||||||
| SP600T-011KY-4 | 145 | 293 | 335 | 172 | 100 | 320 | 7 |
| SP600T-015KY-4 | |||||||
| SP600T-018KY-4 | 168 | 338 | 380 | 172 | 100 | 365 | 7 |
| SP600T-022KY-4 | |||||||
| SP600T-030KY-4 | 217 | 400 | ... | 216 | 202 | 385 | 7 |
| SP600T-037KY-4 | |||||||
| SP600T-045KY-4 | 300 | 440 | 470 | 275 | 210 | 455 | 9 |
| SP600T-055KY-4 | |||||||
| SP600T-075KY-4 | 338 | 436 | 470 | 240 | 270 | 455 | 9 |
HM حجم الخطوط العريضة وقياس التثبيت
ووهو Zoncn معدات الأتمتة المحدودة هي واحدة من الشركات المصنعة الرائدة تركز على إنتاج محولات ومنتجات الخدمة في الصينمع 19 عاما من الخبرةلدينا4المصانع التي يقع مقرها الرئيسي في شنغهاي، مساحة المصانع الإجمالية 100،000 متر مربع، والقدرة الإنتاجية السنوية حوالي900,000يحتوي ZONCN على 6 سلسلات رئيسية من VFDs:NZ100، NZ200، Z2000، Z8000, T9000, H5000 (IP65/54)، الخ مصنعنا قد مرت نظام مراقبة الجودة ISO9001 وجميع المنتجات لديهاالمواصفاتشهادة.
تتراوح فولتاجها من 110 فولت إلى 1140 فولت؛ وتغطي نطاق الطاقة 0.4 كيلوواط إلى 1000 كيلوواط. تستخدم منتجاتنا على نطاق واسع في المنسوجات، الطباعة، آلة CNC، حزم الطعام، آلة الحقن، المروحة، المضخة، ضاغط الهواء،علاج المياه، غسالة الملابس الصناعية والعديد من التطبيقات الصناعية.
لدى ZONCN أكثر من 80 تاجرًا في الصين والخارج. الآن يتم تصدير منتجاتنا إلى أكثر من 50 دولة في آسيا وأوروبا وأفريقيا وأمريكا.ZONCN سوف تكرّس دائما في مجال المحرك الكهربائي وترحيبا حارا لك لتكون شريكنا.
