التركيز على إنتاج VFD、Servo ومختلف محركات السيارات
كمية المبيعات السنوية 900000+ وحدة
نطاق الطاقة: 0.4kw ~ 2000kw، نطاق الجهد: 110v ~ 10000v
شبكة توزيع الخدمات تغطي العالم
| Place of Origin: | Shanghai, China |
|---|---|
| اسم العلامة التجارية: | ZONCN |
| إصدار الشهادات: | CE |

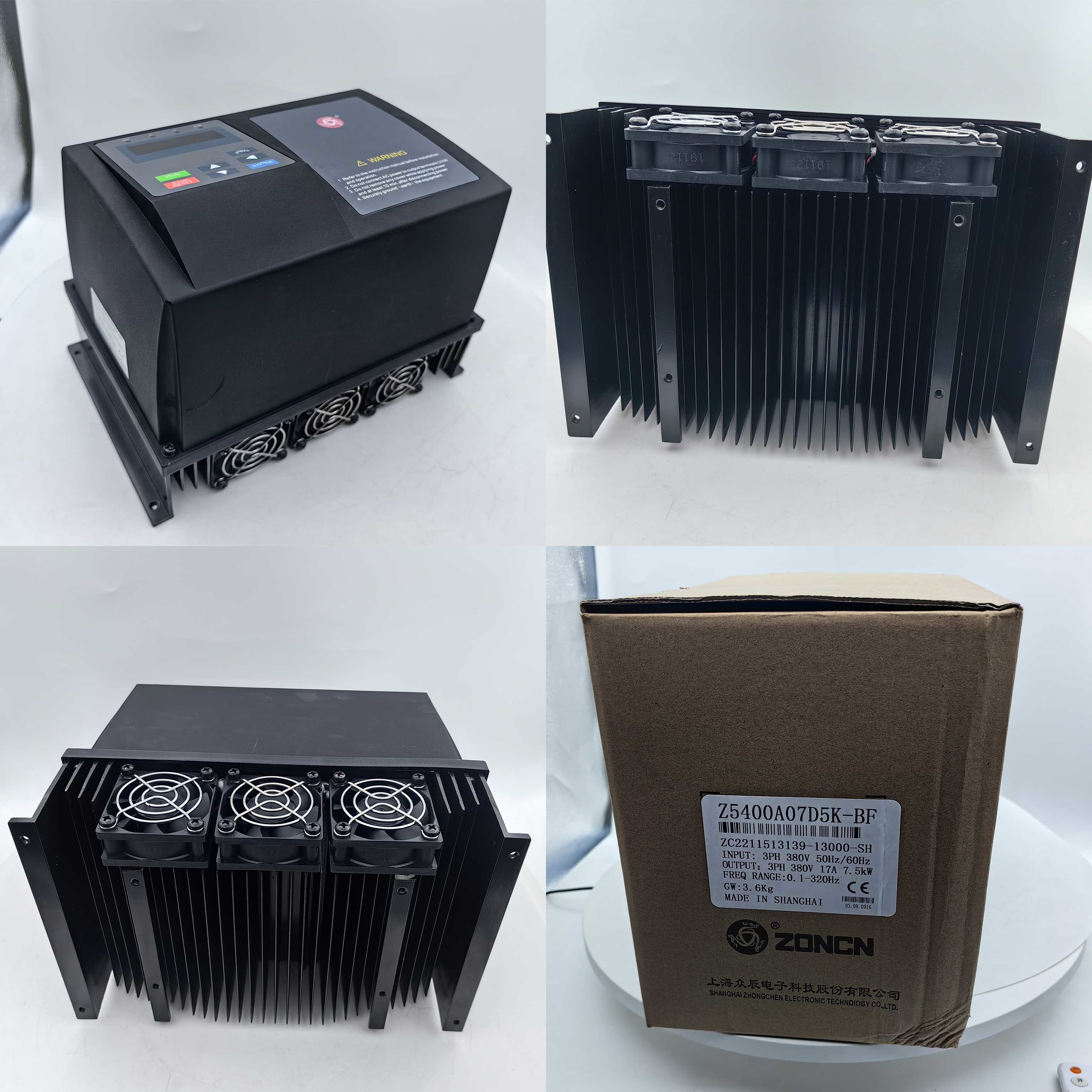

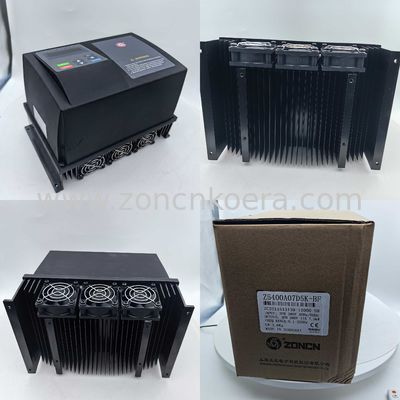

| Model Number: | Z5400A07D5K-BF |
| Minimum Order Quantity: | 1 unit |
| Packaging Details: | Carton packing； |
| Delivery Time: | 7-30 work days |
| Payment Terms: | T/T, Western Union，Paypal |
| القدرة على العرض: | 100000 وحدة شهرياً |
| Model: | Z5400A07D5K-BF | Voltage: | 380V vfd |
|---|---|---|---|
| Protection: | IP54 vfd | Emc filter: | Support |
| Brand: | ZONCN vfd | Start torque: | G: Type:0.5Hz/150%(SVC) P: Type:0.5Hz/100% |
| Input frequency resolution: | Digital setting:0.01Hz Analog setting: Maximum frequency 0.025% | ||
| إبراز: | عاكس تردد 380 فولت 7.5 كيلوواط,عاكس التردد IP54 IP65,عاكس التردد منخفض الجهد,IP54 IP65 Frequency Inverter,Low Voltage Frequency Inverter |
||
في البيئات الصناعية القاسية ، تعتبر متانة وحماية المعدات أمرًا حاسمًا. توفر سلسلة Z5000-BF مستوىً عالًا من الحماية من IP54 إلى IP65 ،مما يعني أنه لا يمكن أن تقاوم بشكل فعال فقط دخول الغبار، ولكن أيضا الحفاظ على التشغيل الطبيعي في بيئة رش المياه. تخيل أن في أرضية مصنع رطبة أو موقع منجم غبار، يمكن أن عادي المحولات تفشل في كثير من الأحيان بسبب البيئات القاسية،ولكن Z5000-BF يمكن أن تكون مستقرة مثل الجبل، وتواصل توفير طاقة مستقرة لخط الإنتاج. هذه السمة توفر بلا شك ضمان قوي لاستمرارية الإنتاج للشركات،تقليل وقت التوقف وتكاليف الصيانة الناجمة عن فشل المعدات.
| البند | سلسلة Z5000-BF | |
| الوظيفة الأساسية | وضع التحكم |
التحكم في ناقل التدفق بدون أجهزة استشعار (SFVC) التحكم في الجهد/التردد (V/F) |
| الحد الأقصى للتردد | التحكم في المتجه: 0-320 هرتز التحكم في V / F: 0-3200 هرتز | |
| تردد الناقل |
1kHz ~ 16kHz يتم ضبط تردد الناقل تلقائيًا بناءً على خصائص الحمل. |
|
| دقة تردد الإدخال |
الإعداد الرقمي:0.01 هرتز الإعداد التناظري: الحد الأقصى للتردد 0.025% |
|
| عزم تشغيل |
G: النوع:0.5 هرتز / 150٪ ((SVC) P: النوع:0.5 هرتز/ 100% |
|
| نطاق السرعة | 100 ((SVC) | |
| دقة استقرار السرعة | ± 0.5% ((SVC) | |
| قدرة الحمل الزائد |
نوع G: 60s لـ 150٪ من التيار الاسمي ، 3s لـ 180٪ من التيار الاسمي. P نوع: 60s لـ 120٪ من التيار الاسمي ، 3s لـ 150٪ من التيار الاسمي. |
|
| زيادة عزم الدوران | تعزيز تلقائي ؛ تعزيز مخصص:00.1% إلى 30.0% | |
| منحنى VF | منحنى خط V/F؛ منحنى V/F متعدد النقاط؛ منحنى V/F القوة N | |
| فصل VF | نوعان: الفصل الكامل؛ نصف الفصل | |
| وضع المنحدر | المنحدر في خط مستقيم؛ المنحدر في منحنى S؛ أربع مجموعات من وقت التسارع / التباطؤ: 0 ~ 6500.0s | |
| تنظيم التوتر التلقائي ((AVR) | يمكن أن تبقي فولتاج الخروج ثابت تلقائيا عندما يتغير فولتاج الشبكة | |
| حد التيار السريع | إنه يساعد على تجنب الإصابة بأخطاء متكررة في محرك التيار المتردد. | |
| حدّة الدوران والتحكم به | يمكن أن تبقي فولتاج الخروج ثابت تلقائيا عندما يتغير فولتاج الشبكة | |
| PID على متن الطائرة | إنه يدرك نظام التحكم في الحلقة المغلقة الذي يتم التحكم به بسهولة | |
| تحكم JOG |
نطاق تردد JOG: 0.00~50.00 هرتز وقت التسارع / التباطؤ JOG: 0.0~6500.0s |
|
| الفرامل المباشرة | تردد الكبح المتردد:0.00 هرتز إلى الحد الأقصى للتردد وقت الكبح:0.0-100.0s قيمة تيار عمل الكبح:0.0% - 100.0% | |
| انقطاع الطاقة الفوري لا يتوقف | تعوض طاقة ردود الفعل عن الحمل انخفاض الجهد بحيث يمكن أن يستمر محرك التيار المتردد في التشغيل لفترة قصيرة. | |
| تحكم التوقيت | نطاق التوقيت:0.0دقيقة~6500.0دقيقة | |
| التواصل | RS485 | |
| تشغيل قناة الأوامر | من خلال اللوحة، محطات التحكم، منفذ الاتصالات المتسلسل، يمكن أن يتم تبديلها بطرق عديدة | |
| مصدر التردد | 10 أنواع من مصدر التردد، المقدمة من قبل الجهد التناظري الرقمي، التيار التناظري، نبض، منفذ متسلسل. | |
| وظائف أخرى | مصدر تردد مساعد | 10 أنواع من مصدر التردد، يمكن بسهولة تحقيق تعديل الميكرو، التردد المزيج |
| محطات الدخول |
6 محطات دخول رقمية، واحدة منها تدعم إدخال نبضات عالية السرعة تصل إلى 100 كيلو هرتز (اختياري). 2 محطة دخول تشبيهية، واحد منها يدعم فقط 0-10 فولت دخول الجهد والآخر يدعم 0-10 فولت دخول الجهد أو 4-20 mA دخول التيار. |
|
| محطات الإخراج |
1 محطة إخراج رقمية 1 محطة إخراج رلاي 1 محطة إخراج تشبيه: تدعم 0-20 mA منخفضة التيار أو 0-10v منخفضة الجهد |
|
| أنماط حماية متعددة | كشف الدائرة القصيرة للمحرك عند تشغيل، حماية فقدان المرحلة الخارجة، حماية التيار الزائد، حماية التوتر الزائد، حماية تحت التوتر، حماية الإفراط في الحرارة وحماية الإفراط في الحمل. | |
| النموذج | الطاقة الإخراجية الاسمية (كيلوواط) | التيار الإدخالي المسموح به (A) | التيار المسموح به للخروج (A) | قوة المحرك (كيلوواط) |
| الجهد الدخالي ((v):1PH AC 220V ± 15% | ||||
| Z5200A0D75K-BF | 0.75 | 7.2 | 5 | 0.75 |
| Z5200A01D5K-BF | 1.5 | 10 | 7 | 1.5 |
| Z5200A02D2K-BF | 2.2 | 16 | 11 | 2.2 |
| الجهد الدخالي ((v):3PH AC 380V ± 15% | ||||
| Z5400A0D75K-BF | 0.75 | 3.8 | 2.5 | 0.75 |
| Z5400A01D5K-BF | 1.5 | 5 | 3.7 | 1.5 |
| Z5400A02D2K-BF | 2.2 | 5.8 | 5 | 2.2 |
| Z5400A03D7K-BF | 3.7 | 10 | 9 | 3.7 |
| Z5400A05D5K-BF | 5.5 | 15 | 13 | 5.5 |
| Z5400A07D5K-BF | 7.5 | 20 | 17 | 7.5 |
| Z5400A0011K-BF | 11 | 26 | 25 | 11 |
| Z5400A0015K-BF | 15 | 35 | 32 | 15 |
| Z5400A0018K-BF | 18 | 38 | 37 | 18 |
| Z5400A0022K-BF | 22 | 46 | 45 | 22 |
| Z5400A0030K-BF | 30 | 62 | 60 | 30 |
| Z5400A0037K-BF | 37 | 76 | 75 | 37 |
| Z5400A0045K-BF | 45 | 92 | 90 | 45 |
| Z5400A0055K-BF | 55 | 113 | 110 | 55 |
| Z5400A0075K-F | 75 | 157 | 150 | 75 |
| Z5400A0090K-BF | 90 | 180 | 176 | 90 |
| Z5400A0110K-BF | 110 | 214 | 210 | 110 |
| Z5400A0132K-BF | 132 | 256 | 253 | 132 |
| Z5400A0160K-BF | 160 | 307 | 300 | 160 |
| النموذج | المحرك | تيار الخروج | أبعاد التثبيت ((ملم) | |||||
| الأبعاد الكلية | ||||||||
| W | هـ | د | أ | ب | Φd | |||
| Z5200A0D75K-BF | 0.75 | 5 |
188 |
122 |
134 |
178 |
105 |
4 |
| Z5200A01D5K-BF | 1.5 | 7 | ||||||
| Z5200A02D2K-BF | 2.2 | 11 | ||||||
| Z5400A0D75K-BF | 0.75 | 2.5 | ||||||
| Z5400A01D5K-BF | 1.5 | 3.7 | ||||||
| Z5400A02D2K-BF | 2.2 | 5 | ||||||
| Z5400A03D7K-BF | 3.7 | 9 |
235 |
154 |
179 |
225 |
129 |
4 |
| Z5400A05D5K-BF | 5.5 | 13 | ||||||
| Z5400A07D5K-BF | 7.5 | 17 | ||||||
| Z5400A0011K-BF | 11 | 25 | ||||||
| Z5400A0D75K-BF-V | 0.75 | 2.5 |
140 |
190 |
138 |
130 |
160 |
4.5 |
| Z5400A01D5K-BF-V | 1.5 | 3.7 | ||||||
| Z5400A02D2K-BF-V | 2.2 | 5 | ||||||
| Z5400A03D7K-BF-V | 3.7 | 9 |
192 |
280 |
178 |
180 |
200 |
5.5 |
| Z5400A05D5K-BF-V | 5.5 | 13 | ||||||
| Z5400A07D5K-BF-V | 7.5 | 17 | ||||||
| Z5400A0011K-BF-V | 11 | 25 | ||||||
| Z5400A0015K-BF | 15 | 32 | ||||||
| Z5400A0018K-BF | 18 | 37 | 236 | 300 | 204 | 225 | 250 | 7 |
| Z5400A0022K-BF | 22 | 45 | ||||||
| Z5400A0030K-BF | 30 | 60 | 236 | 400 | 231 | 225 | 175+175 | 7 |
| Z5400A0037K-BF | 37 | 75 | ||||||
ملاحظة:
380v/0.75-11kw التثبيت الأفقي والتثبيت الرأسي موجود في نفس الوقت. -V يشير إلى التثبيت الرأسي. فوق 15kw يتم تثبيته عموديا.
1ما هو مقدار الطلب؟
واحد
2ما هي شروط الدفع؟
T / T 100% قبل التسليم.
3ما هو وقت التسليم الخاص بك؟
التسليم السريع هو ميزتنا عادة خلال عشرة أيام
4كيف يمكننا القيام بـ OEM/ODM؟
نحن نقوم بتصنيع المعدات الأولية لأكثر من 40 علامة تجارية إذا كان طلبك يصل إلى كمية معينة، يمكننا القيام بذلك لك.
