التركيز على إنتاج VFD、Servo ومختلف محركات السيارات
كمية المبيعات السنوية 900000+ وحدة
نطاق الطاقة: 0.4kw ~ 2000kw، نطاق الجهد: 110v ~ 10000v
شبكة توزيع الخدمات تغطي العالم
| مكان المنشأ: | شنغهاي، الصين |
|---|---|
| اسم العلامة التجارية: | ZONCN Vfd Inverter |
| إصدار الشهادات: | CE |
| رقم الموديل: | Z5400A01D5K-BF |
| الحد الأدنى لكمية: | 1 وحدة |
| تفاصيل التغليف: | عبوات الكرتون |
| وقت التسليم: | 7-30 يوم عمل |
| شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 100000 وحدة شهرياً |
| النموذج: | Z5400A01D5K-BF | الجهد: | 380 فولت VFD |
|---|---|---|---|
| الحماية: | IP65 تردد متغير | مرشح EMC: | دعم |
| العلامة التجارية: | زونكن محول تردد متغير | بدء عزم الدوران: | G: النوع: 0.5 هرتز/150% (SVC) P: النوع: 0.5 هرتز/100% |
| قرار تردد الإدخال: | الإعداد الرقمي: 0.01 هرتز الإعداد التناظري: الحد الأقصى للتردد 0.025% | دقة استقرار السرعة: | ± 0.5% ((SVC) |
| تعزيز عزم الدوران: | تعزيز تلقائي؛ تعزيز مخصص: 0.1%~30.0% | معرف المنتج على متن الطائرة: | إنها تحقق نظام التحكم في الحلقة المغلقة الذي يتم التحكم فيه من خلال العملية بسهولة |
| التحكم في التوقيت: | نطاق التوقيت:0.0دقيقة~6500.0دقيقة | ||
| إبراز: | 1محركات التردد المتغير بقوة 5 كيلوواط,محركات التردد المتغير 380 فولت,عاكس Vfd منخفض الجهد,380V Variable Frequency Drives,Low Voltage Frequency Vfd Inverter |
||

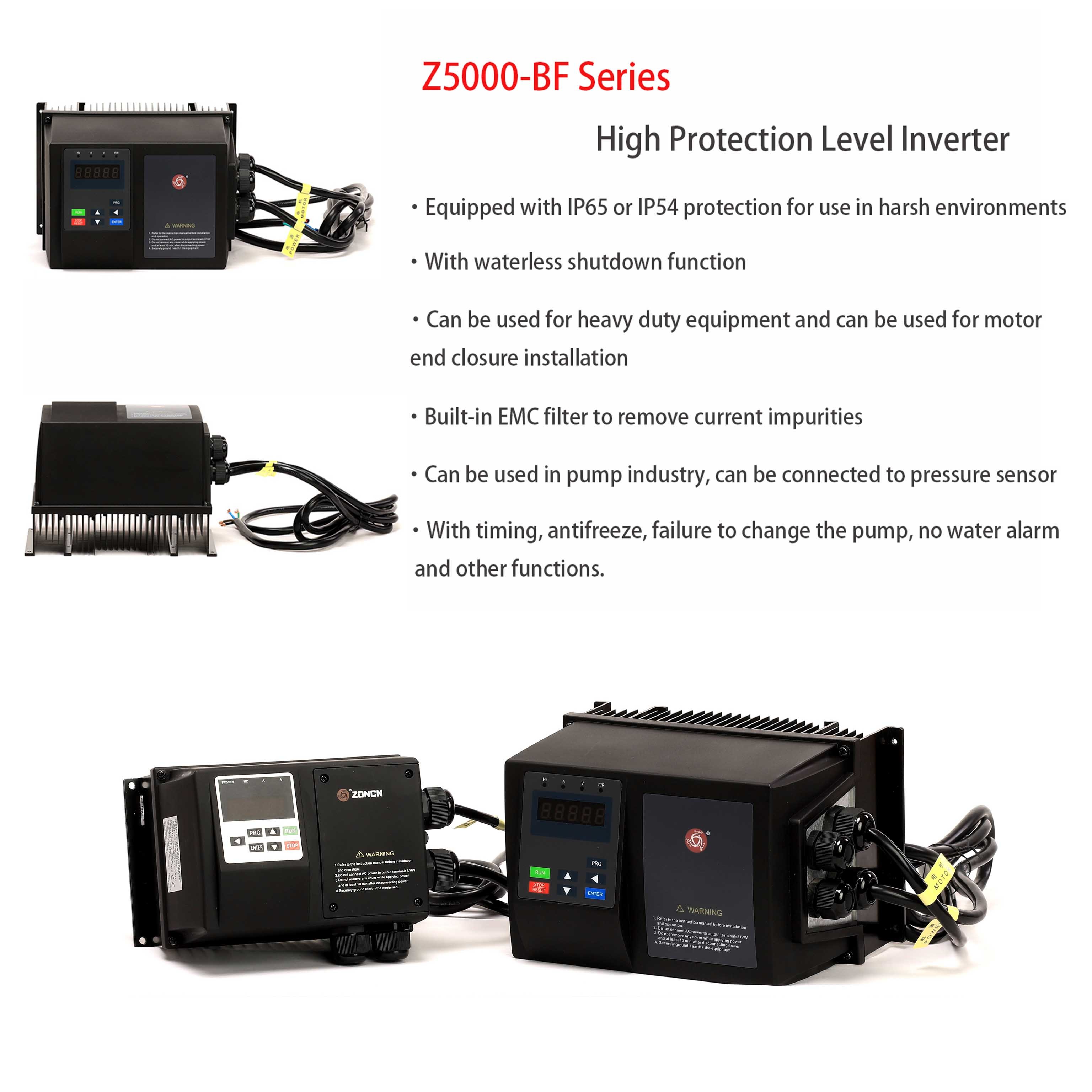

في البيئات الصناعية القاسية ، تكون متانة وحماية المعدات أمرًا حاسمًا. توفر سلسلة Z5000-BF مستوىً عالًا من الحماية من IP54 إلى IP65 ،مما يعني أنه لا يمكن أن تقاوم فقط بشكل فعال دخول الغبار، ولكن أيضا الحفاظ على التشغيل الطبيعي في بيئة رش المياه. Z5000-BF سلسلة عاكس مدمج كفاءة EMC (التوافق الكهرومغناطيسي) مرشح، مثل حاجز غير مرئي،تصفية فعالة للشوائب والهرمونيات في التيار، لضمان نقاء واستقرار الطاقة الخارجة. عاكس سلسلة Z5000-BF لديه أيضا سلسلة من الميزات الوظيفية العملية، مثل توقيت، مضاد للتجمد، إنذار بلا ماء، الخوظيفة التوقيت يسمح للمستخدم لتعيين وقت تشغيل الجهاز وفقا للاحتياجات الفعلية لتحقيق التحكم التلقائي؛ وظيفة مكافحة التجمد يمكن أن تبدأ المضخة تلقائيًا في بيئة درجة حرارة منخفضة لمنع خط الأنابيب من التجمد ؛لا يمكن لأي وظيفة إنذار المياه إرسال إنذار في الوقت المناسب عندما تعمل المضخة دون مياه لتجنب الأضرار العاطلة للمعداتهذه الميزات لا تحسن فقط مستوى الذكاء للمعدات، ولكن أيضا تعزز إلى حد كبير موثوقية وأمن المعدات.
| البند | سلسلة Z5000-BF | |
| الوظيفة الأساسية | وضع التحكم |
التحكم في ناقل التدفق بدون أجهزة استشعار (SFVC) التحكم في الجهد/التردد (V/F) |
| الحد الأقصى للتردد | التحكم في المتجه: 0-320 هرتز التحكم في V / F: 0-3200 هرتز | |
| تردد الناقل |
1kHz ~ 16kHz يتم ضبط تردد الناقل تلقائيًا بناءً على خصائص الحمل. |
|
| دقة تردد الإدخال |
الإعداد الرقمي:0.01 هرتز الإعداد التناظري: الحد الأقصى للتردد 0.025% |
|
| عزم تشغيل |
G: النوع:0.5 هرتز / 150٪ ((SVC) P: النوع:0.5 هرتز/ 100% |
|
| نطاق السرعة | 100 ((SVC) | |
| دقة استقرار السرعة | ± 0.5% ((SVC) | |
| قدرة الحمل الزائد |
G Type: 60s لـ 150% من التيار المسمى، 3s لـ 180% من التيار المسمى. P نوع: 60s لـ 120٪ من التيار الاسمي ، 3s لـ 150٪ من التيار الاسمي. |
|
| زيادة عزم الدوران | تعزيز تلقائي ؛ تعزيز مخصص:00.1% إلى 30.0% | |
| منحنى VF | منحنى خط V/F؛ منحنى V/F متعدد النقاط؛ منحنى V/F القوة N | |
| فصل VF | نوعان: الفصل الكامل؛ نصف الفصل | |
| وضع المنحدر | المنحدر في خط مستقيم؛ المنحدر في منحنى S؛ أربع مجموعات من وقت التسارع / التباطؤ: 0 ~ 6500.0s | |
| تنظيم التوتر التلقائي ((AVR) | يمكن أن تبقي فولتاج الخروج الثابت تلقائيا عندما يتغير فولتاج الشبكة | |
| حد التيار السريع | إنه يساعد على تجنب الإصابة بأخطاء متكررة في محرك التيار المتردد. | |
| حدّة الدوران والتحكم به | يمكن أن تبقي فولتاج الخروج الثابت تلقائيا عندما يتغير فولتاج الشبكة | |
| PID على متن الطائرة | إنه يدرك نظام التحكم في الحلقة المغلقة الذي يتم التحكم به بسهولة | |
| تحكم JOG |
نطاق تردد JOG: 0.00~50.00 هرتز وقت التسارع / التباطؤ JOG: 0.0~6500.0s |
|
| الفرامل المباشرة | تردد الكبح المتردد:0.00 هرتز إلى الحد الأقصى للتردد وقت الكبح:0.0-100.0s قيمة تيار عمل الكبح:0.0% - 100.0% | |
| انقطاع الطاقة الفوري لا يتوقف | تعوض طاقة ردود الفعل عن الحمل انخفاض الجهد بحيث يمكن أن يستمر محرك التيار المتردد في التشغيل لفترة قصيرة. | |
| تحكم التوقيت | نطاق الوقت:0.0دقيقة~6500.0دقيقة | |
| التواصل | RS485 | |
| تشغيل قناة الأوامر | من خلال اللوحة، محطات التحكم، منفذ الاتصالات المتسلسل، يمكن أن يتم تبديلها بطرق عديدة | |
| مصدر التردد | 10 أنواع من مصدر التردد، المقدمة من قبل الجهد التناظري الرقمي، التيار التناظري، نبض، منفذ متسلسل. | |
| وظائف أخرى | مصدر تردد مساعد | 10 أنواع من مصدر التردد، يمكن بسهولة تحقيق تعديل الميكرو، التردد المزيج |
| محطات الدخول |
6 محطات دخول رقمية، واحدة منها تدعم إدخال نبضات عالية السرعة تصل إلى 100 كيلو هرتز (اختياري). 2 محطة دخول تشبيهية، واحد منها يدعم فقط 0-10 فولت دخول الجهد والآخر يدعم 0-10 فولت دخول الجهد أو 4-20 mA دخول التيار. |
|
| محطات الإخراج |
1 محطة إخراج رقمية 1 محطة إخراج رلاي 1 محطة إخراج تشبيه: تدعم 0-20 mA منخفضة التيار أو 0-10v منخفضة الجهد |
|
| أنماط حماية متعددة | كشف الدائرة القصيرة للمحرك عند تشغيل، حماية فقدان المرحلة الخارجة، حماية التيار الزائد، حماية التوتر الزائد، حماية تحت التوتر، حماية الإفراط في الحرارة وحماية الإفراط في الحمل. | |
| النموذج | الطاقة الإخراجية الاسمية (كيلوواط) | التيار الإدخالي المسموح به (A) | التيار المسموح به للخروج (A) | قوة المحرك (كيلوواط) |
| الجهد الدخالي ((v):1PH AC 220V ± 15% | ||||
| Z5200A0D75K-BF | 0.75 | 7.2 | 5 | 0.75 |
| Z5200A01D5K-BF | 1.5 | 10 | 7 | 1.5 |
| Z5200A02D2K-BF | 2.2 | 16 | 11 | 2.2 |
| الجهد الدخالي ((v):3PH AC 380V ± 15% | ||||
| Z5400A0D75K-BF | 0.75 | 3.8 | 2.5 | 0.75 |
| Z5400A01D5K-BF | 1.5 | 5 | 3.7 | 1.5 |
| Z5400A02D2K-BF | 2.2 | 5.8 | 5 | 2.2 |
| Z5400A03D7K-BF | 3.7 | 10 | 9 | 3.7 |
| Z5400A05D5K-BF | 5.5 | 15 | 13 | 5.5 |
| Z5400A07D5K-BF | 7.5 | 20 | 17 | 7.5 |
| Z5400A0011K-BF | 11 | 26 | 25 | 11 |
| Z5400A0015K-BF | 15 | 35 | 32 | 15 |
| Z5400A0018K-BF | 18 | 38 | 37 | 18 |
| Z5400A0022K-BF | 22 | 46 | 45 | 22 |
| Z5400A0030K-BF | 30 | 62 | 60 | 30 |
| Z5400A0037K-BF | 37 | 76 | 75 | 37 |
| Z5400A0045K-BF | 45 | 92 | 90 | 45 |
| Z5400A0055K-BF | 55 | 113 | 110 | 55 |
| Z5400A0075K-F | 75 | 157 | 150 | 75 |
| Z5400A0090K-BF | 90 | 180 | 176 | 90 |
| Z5400A0110K-BF | 110 | 214 | 210 | 110 |
| Z5400A0132K-BF | 132 | 256 | 253 | 132 |
| Z5400A0160K-BF | 160 | 307 | 300 | 160 |
| النموذج | المحرك | تيار الخروج | أبعاد التثبيت ((ملم) | |||||
| الأبعاد الكلية | ||||||||
| W | هـ | د | أ | ب | Φd | |||
| Z5200A0D75K-BF | 0.75 | 5 |
188 |
122 |
134 |
178 |
105 |
4 |
| Z5200A01D5K-BF | 1.5 | 7 | ||||||
| Z5200A02D2K-BF | 2.2 | 11 | ||||||
| Z5400A0D75K-BF | 0.75 | 2.5 | ||||||
| Z5400A01D5K-BF | 1.5 | 3.7 | ||||||
| Z5400A02D2K-BF | 2.2 | 5 | ||||||
| Z5400A03D7K-BF | 3.7 | 9 |
235 |
154 |
179 |
225 |
129 |
4 |
| Z5400A05D5K-BF | 5.5 | 13 | ||||||
| Z5400A07D5K-BF | 7.5 | 17 | ||||||
| Z5400A0011K-BF | 11 | 25 | ||||||
| Z5400A0D75K-BF-V | 0.75 | 2.5 |
140 |
190 |
138 |
130 |
160 |
4.5 |
| Z5400A01D5K-BF-V | 1.5 | 3.7 | ||||||
| Z5400A02D2K-BF-V | 2.2 | 5 | ||||||
| Z5400A03D7K-BF-V | 3.7 | 9 |
192 |
280 |
178 |
180 |
200 |
5.5 |
| Z5400A05D5K-BF-V | 5.5 | 13 | ||||||
| Z5400A07D5K-BF-V | 7.5 | 17 | ||||||
| Z5400A0011K-BF-V | 11 | 25 | ||||||
| Z5400A0015K-BF | 15 | 32 | ||||||
| Z5400A0018K-BF | 18 | 37 | 236 | 300 | 204 | 225 | 250 | 7 |
| Z5400A0022K-BF | 22 | 45 | ||||||
| Z5400A0030K-BF | 30 | 60 | 236 | 400 | 231 | 225 | 175+175 | 7 |
| Z5400A0037K-BF | 37 | 75 | ||||||
ملاحظة:
380v/0.75-11kw التثبيت الأفقي والتثبيت الرأسي موجود في نفس الوقت. -V يشير إلى التثبيت الرأسي. فوق 15kw يتم تثبيته عموديا.
1ما هي مقدارك؟
واحد
2ما هي شروط الدفع؟
T / T 100% قبل التسليم.
3ما هو وقت التسليم الخاص بك؟
التسليم السريع هو ميزتنا عادة خلال عشرة أيام
4كيف يمكننا القيام بـ OEM/ODM؟
نحن نقوم بتصنيع المعدات الأولية لأكثر من 40 علامة تجارية إذا كان طلبك يصل إلى كمية معينة، يمكننا القيام بذلك لك.
