التركيز على إنتاج VFD、Servo ومختلف محركات السيارات
كمية المبيعات السنوية 900000+ وحدة
نطاق الطاقة: 0.4kw ~ 2000kw، نطاق الجهد: 110v ~ 10000v
شبكة توزيع الخدمات تغطي العالم
| مكان المنشأ: | شنغهاي، الصين |
|---|---|
| اسم العلامة التجارية: | ZONCN VFD Inverter |
| إصدار الشهادات: | Eu CE certification |
| رقم الموديل: | محول التردد المتغير vfd من سلسلة T9000 |
| الحد الأدنى لكمية: | 1 وحدة |
| تفاصيل التغليف: | عبوات الكرتون |
| وقت التسليم: | 7-30 يوم عمل |
| شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 100000 وحدة شهرياً |

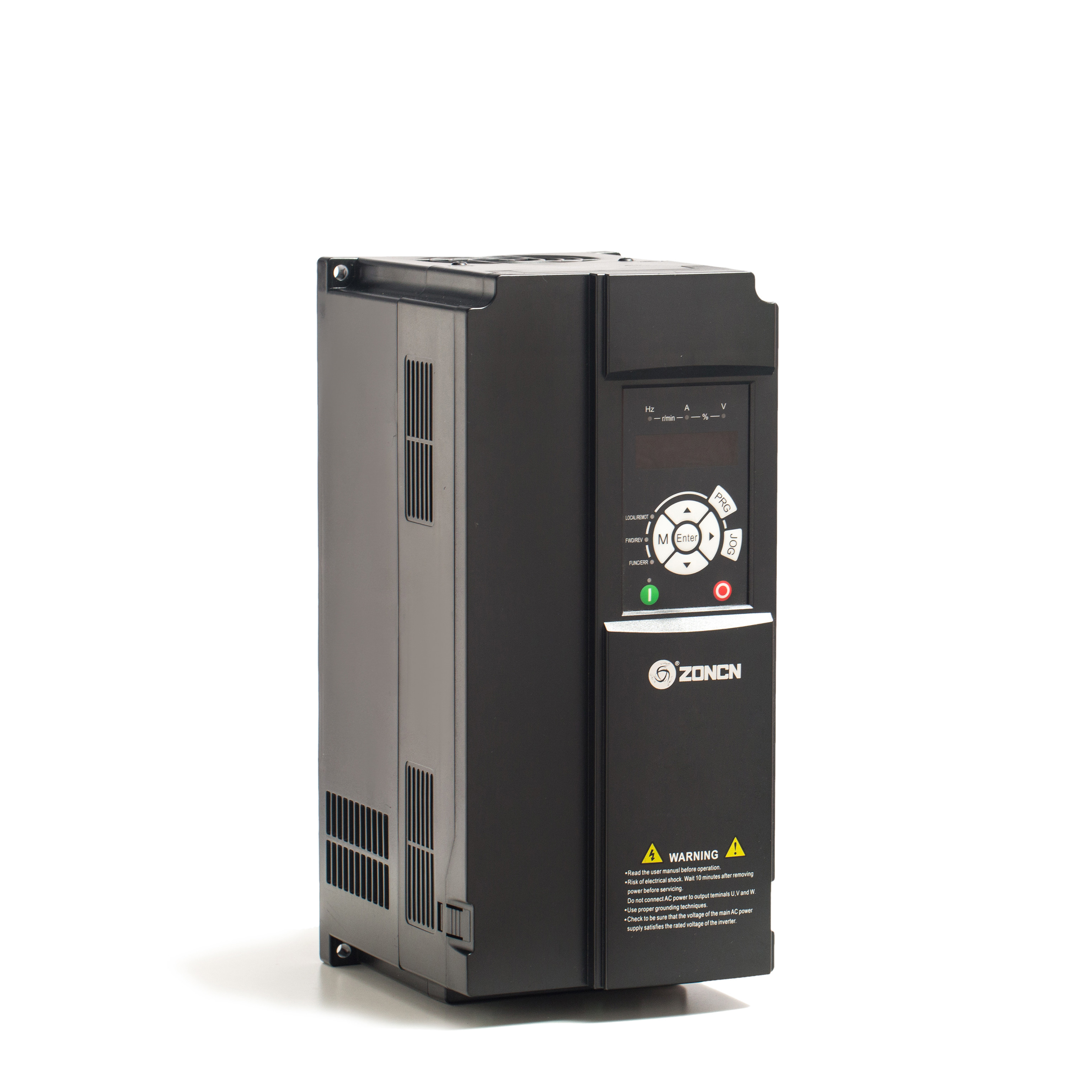

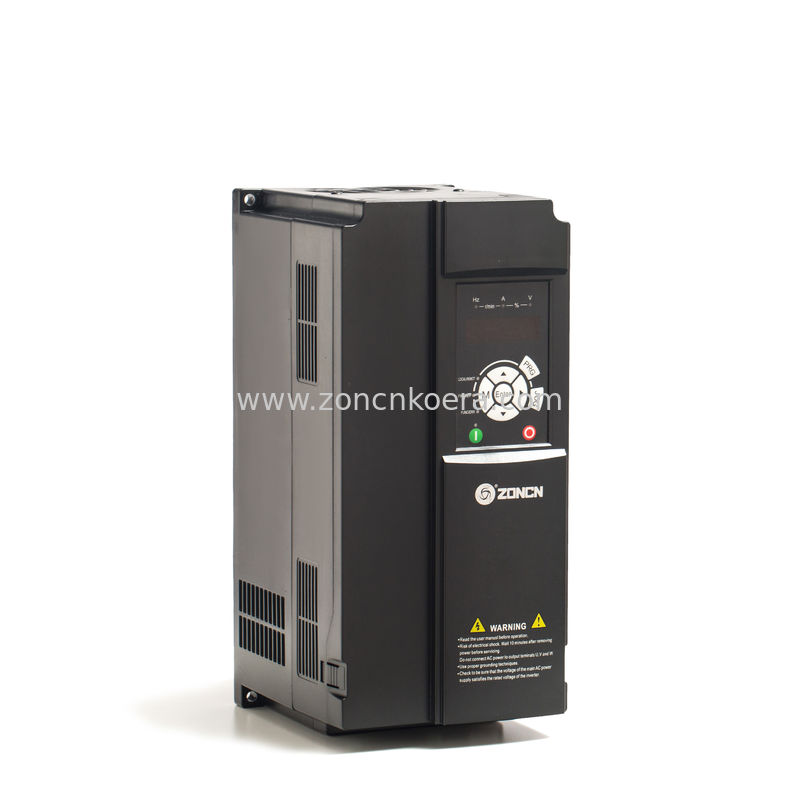

| القوة: | محول تردد 45 كيلو وات | النموذج: | T9400-45G/50P |
|---|---|---|---|
| الجهد: | 380 فولت/440 فولت ±15% | اللون: | أسود |
| التطبيق: | تحكم سرعة المحرك | العلامة التجارية: | زونكن محول تردد متغير |
| خدمات OEM/ODM: | دعم | الجهد الاسمي: | محول تيار متردد 440 فولت |
| وظيفة ستو: | دعم | تحكم JOG: | نطاق تردد الركض: 0~50 هرتز وقت تسريع/إبطاء الركض: 0-6500 ثانية |
| تعزيز عزم الدوران: | تعزيز تلقائي؛ تعزيز مخصص: 0.1%~30.0%. | فصل VF: | نوعان: الفصل الكامل؛ الفصل النصفي. |
| إبراز: | محركات التيار المتردد 45 كيلوواط,محركات التيار المتردد 440 فولت,محركات التيار المتردد ZONCN,440v AC drives,ZONCN AC drives |
||
3أداء ممتاز مناسب لمعظم المناسبات العامة
4: يدعم أنواع مختلفة من بطاقات PG.
5يدعم التوقف الفوري والبدء الفوري
6: هيكل مضغوط، سهل التثبيت

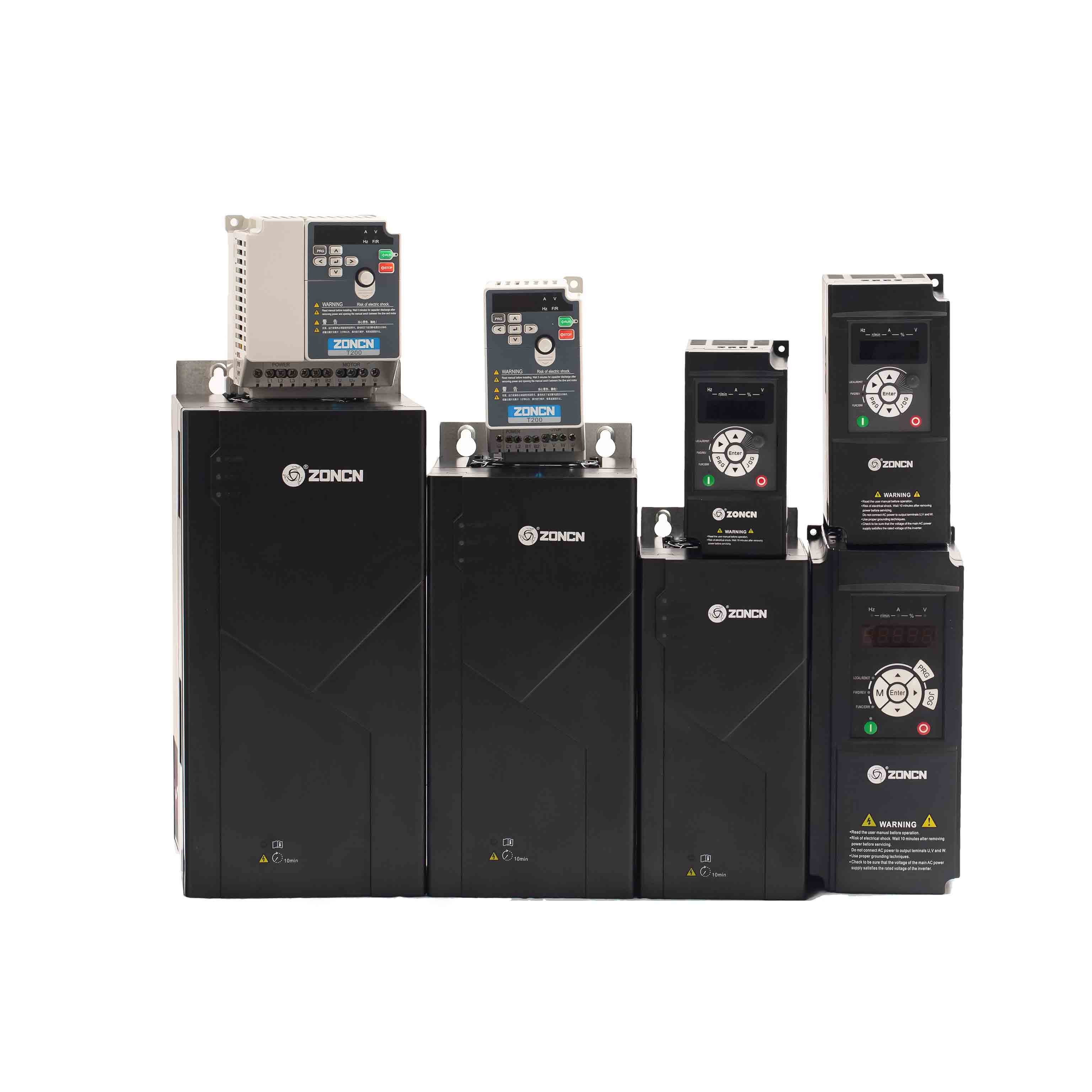

| سلسلة T9000 | |||
| التحكم في المتجه / VF | نعم.. | التحكم في ناقل الحلقة المغلقة | نعم.. |
| وحدة الفرامل المدمجة |
دعم أقل من 37 كيلوواط فوق 45 كيلوواط اختياري |
0تسارع وتباطؤ 1s | نعم.. |
| لوحة قابلة للإزالة | دعم أقل من 5.5kw | إنتاج نبضات عالية السرعة | نعم.. |
| إمدادات الطاقة 24 فولت | نعم.. | الفرامل المباشرة | نعم.. |
| وظيفة STO | نعم.. | بروفينيت / RS485 | نعم.. |
| تمديد الإدخال/الإخراج | نعم.. | المرشح الخارجي | نعم.. |
| مقاومة الفرامل الخارجية | نعم.. | وظيفة PLC بسيطة | نعم.. |
| مفاعل كهربائي | اختياري | PID | نعم.. |
| مرشح EMC | لا.. | مستوى الحماية | IP20 |
| شهادة السلامة | المواصفات | وظيفة PLC بسيطة | نعم.. |
| مُجمّع | 1 | الحماية المتعددة | نعم.. |
| البند | عاكس سلسلة T9000 | |
| الوظيفة الأساسية | وضع التحكم |
التحكم في V/F التحكم في ناقل الحلقة المفتوحة (بدون PG) ؛ التحكم في ناقل الحلقة المغلقة (مع PG). |
| الحد الأقصى للتردد | 0.00-600.00 هرتز | |
| تردد الناقل |
0.5kHz ~ 16kHz يتم ضبط تردد الناقل تلقائيًا بناءً على خصائص الحمل. |
|
| دقة تردد الإدخال |
الإعداد الرقمي:0.01 هرتز الإعداد التناظري: الحد الأقصى للتردد 0.025% |
|
| عزم تشغيل |
النوع G:0.5 هرتز / 150٪ ((لا PG) ؛ النوع P:0.5 هرتز/ 100% |
|
| نطاق السرعة | 100 ((لا PG) | |
| دقة استقرار السرعة | ± 0.5% ((لا PG) | |
| الوظيفة الأساسية | قدرة الحمل الزائد |
G Type: 60s لـ 150% من التيار المسمى، 3s لـ 180% من التيار المسمى. P نوع: 60s لـ 120٪ من التيار الاسمي ، 3s لـ 150٪ من التيار الاسمي. |
| زيادة عزم الدوران | تعزيز تلقائي ؛ تعزيز مخصص:0.1% إلى 30.0% | |
| منحنى VF | منحنى VF على الخط المستقيم؛ منحنى VF متعدد النقاط؛ منحنى VF N-power ((1.2 power، 1.4 power، 1.6 power، 1.8 power، 2 power) | |
| فصل VF | نوعان: الانفصال الكامل؛ الانفصال النصف. | |
| وضع المنحدر | وضع تسريع وتباطؤ خطي أو منحنى S. أربعة أنواع من وقت التسارع والتباطؤ ، نطاق وقت التسارع والتباطؤ 0.0 ~ 65000s. | |
| الفرامل المباشرة | تردد الكبح المباشر:0.00 هرتز~ الحد الأقصى للتردد؛ فترة الكبح:0.0s~36.0s ؛ قيمة تيار العمل على الكبح:00.0% إلى 100.0% | |
| تحكم JOG |
نطاق تردد الجوك: 0 ~ 50 هرتز وقت التسارع / التباطؤ: 0-6500s |
|
| نظام تحكم بسيط؛ تشغيل متعدد السرعات | ما يصل إلى 16 سرعة قطاع ممكنة مع PLC أو محطات التحكم المدمجة. | |
| PID المدمج | من المفيد لتحقيق نظام التحكم في الحلقة المغلقة من التحكم في العملية. | |
| تنظيم التوتر التلقائي (AVR) | عندما يتغير فولتاج الشبكة، فإنه يمكن أن يحافظ تلقائيًا على فولتاج الخروج ثابت. | |
| التحكم في الجهد الزائد والتيار الزائد | الحد التلقائي للتيار والجهد أثناء التشغيل لمنع تخطي التوتر المتكرر. | |
| وظيفة الحد من التيار السريع | تقليل خطأ التيار الزائد وحماية التشغيل الطبيعي للمحول. | |
| حدّة الدوران والتحكم به | الحد الأوتوماتيكي للعزم الدوري أثناء التشغيل لمنع الإفراط المتكرر في التيار؛ وضع متجه الحلقة المغلقة يتيح التحكم في عزم الدوران. | |
| وظيفة مميزة | أداء ممتاز | يتم التحكم في المحرك غير المتزامن باستخدام تقنية التحكم في ناقل التيار عالية الأداء. |
| وظيفة التوقف الفوري دون توقف | يتم استخدام طاقة ردود الفعل للحمل لتعويض انخفاض الجهد في فشل الطاقة المؤقت ، ويمكن أن يستمر العاكس في التشغيل لفترة قصيرة. | |
| حد التيار السريع | إنه يساعد على تجنب الإخفاقات المتكررة في محرك التيار المتردد | |
| تحكم التوقيت | نطاق التوقيت:00 دقيقة-6500.0 دقيقة | |
| التواصل | Modbus RS485؛ الاتصال بالشبكة الالكترونية ((بطاقة الاتصال الاختيارية). | |
| يدعم مجموعة متنوعة من بطاقات PG | دعم بطاقة PG المدخلات التفاضلية ، بطاقة PG الحل ، بطاقة PG المحول الدوري وما إلى ذلك. | |
| أركض | مصدر الأوامر | لوحة التحكم، محطة التحكم، منفذ الاتصالات المتسلسلة يمكن للمستخدمين التبديل بطرق مختلفة |
| مصدر التردد | 10 مصادر تردد: مجموعة رقمية، مجموعة الجهد التناظري، مجموعة التيار التناظري، مجموعة النبضات، مجموعة الموانئ المتسلسلة. يمكن للمستخدمين التبديل بطرق مختلفة. | |
| مصدر تردد مساعد | 10 مصادر ترددات مساعدة. يمكن للمستخدمين أن يدركوا بمرونة ضبط الترددات المساعدة الدقيقة وتوليف الترددات. | |
| محطة الدخول |
القياسية: 4 ((1PH 220V 0.4kW-2.2kW-VF التحكم) / 5 ((1PH 220V 0.4kW-3.7kW التحكم المتجه / 3PH 380V 0.4kW-5.5kW التحكم المتجه) / 6 ((7.5kW أو أكثر) محطات الدخول الرقمية ،يدعم S3 إدخال نبضات عالية السرعة تصل إلى 100kHz; 1 (أقل من 5.5 كيلوواط) / 2 (أكثر من 7.5 كيلوواط) محطات مدخلات نظرية ، 1 يدعم مدخلات الجهد 0-10 فولت ، 1 (أكثر من 7.5 كيلوواط) يدعم مدخلات الجهد 0-10 فولت أو مدخلات التيار 4-20mA. |
|
| محطة الخروج |
1 مخرج نبض عالي السرعة ومحطات إخراج الجمع (1PH 220V 0.4KW-2.2KW-VF لا يدعم التحكم) ؛ 1 ((أقل من 5.5KW) //2 ((أعلى من 7.5KW) محطة إخراج رلاي؛ 1 ((1PH 220V 0.4kW-3.7kw-vector /3PH 380V 0.4KW-5.5KW vector) / 2 ((7.5KW أو أكثر) محطة إخراج الوضع ، تدعم 4 ~ 20mA خيار خيار حالي أو خيار 0 ~ 10V. |
|
| الحماية | وظيفة الحماية | الكشف عن الدائرة القصيرة، حماية فقدان المرحلة المدخلة والمخرجة، حماية التيار الزائد، حماية التوتر الزائد، حماية انخفاض التوتر، حماية الإفراط في الحرارة، حماية الإفراط في الحمل، إلخ. |
| الخدمة | خدمات OEM/ODM | نحن نقدم هذه الخدمة للعملاء في العديد من البلدان حول العالم، ونقوم بتوظيف الموزعين في جميع أنحاء العالم. |
| الضمان |
نحن نقدم 18 شهراً من استبدال الفشل والصيانة المجانية والخدمات الأخرى. |
|
| النموذج | الطاقة الإخراجية الاسمية (كيلوواط) | التيار الإدخالي المسموح به (A) | التيار المسموح به للخروج (A) | قوة المحرك (كيلوواط) |
| الجهد الدخالي: 1PH / 3PH AC 220V ± 15% | ||||
| T9200-0R4G | 0.4 | 5.4 | 2.5 | 0.4 |
| T9200-0R75G | 0.75 | 7.2 | 5 | 0.75 |
| T9200-1R5G | 1.5 | 10 | 7 | 1.5 |
| T9200-2R2G | 2.2 | 16 | 11 | 2.2 |
| T9200-3R7G | 3.7 | 17 | 16.5 | 3.7 |
| T9200-5R5G | 5.5 | 26 | 25 | 5.5 |
| T9200-7R5G | 7.5 | 35 | 32 | 7.5 |
| الجهد الدخالي ((v):3PH AC 380V ± 15% | ||||
| T9400-0R4G | 0.4 | 3.4 | 1.2 | 0.4 |
| T9400-0R75G | 0.75 | 3.8 | 2.5 | 0.75 |
| T9400-1R5G | 1.5 | 5 | 3.7 | 1.5 |
| T9400-2R2G | 2.2 | 5.8 | 5 | 2.2 |
| T9400-3R7G/5R5P | 3.7/55 | (موسيقى) ، 1/10 | 9/13 | 3.7/55 |
| T9400-5R5G/7R5P | 5.5/75 | 15/20 | 13/17 | 5.5/75 |
| T9400-7R5G/11P | 7.5/11 | 20/26 | 17/25 | 7.5/11 |
| T9400-11G/15P | (أوربا) ، 15/11 | 26/35 | 25/32 | (أوربا) ، 15/11 |
| T9400-15G/18.5P | 15/18.5 | 35/38 | 32/37 | 15/18.5 |
| T9400-18.5G/22P | 18.5/22 | 38/46 | 37/45 | 18.5/22 |
| T9400-22G/30P | 22/30 | 46/62 | 45/60 | 22/30 |
| T9400-30G/37P | 30/37 | 62Z76 | 60/75 | 30/37 |
| T9400-37G/45P | 37/45 | 76/90 | 75/90 | 37/45 |
| T9400-45G/55P | 45/55 | 92/113 | 90/110 | 45/55 |
| T9400-55G | 55 | 113 | 110 | 55 |
| T9400-75P | 75 | 157 | 150 | 75 |
| T9400-75G/90P | 75/90 | 157/180 | 150/176 | 75/90 |
| T9400-90G/110P | 90/110 | 180/214 | 176/210 | 90/110 |
| T9400-110G/132P | 110/132 | 214/256 | 210/253 | 110/132 |
| T9400-132G/160P | 132/160 | 256/307 | 253/300 | 132/160 |
| T9400-160G/185P | 160/185 | 307/355 | 300/340 | 160/185 |
| T9400-185G/200P | 185/200 | 355/385 | 340/380 | 185/200 |
| T9400-200G/220P | 200/220 | 385/430 | 380/420 | 200/220 |
| T9400-220G/250P | 220/250 | 430/475 | 420/470 | 220/250 |
| T9400-250G/280P | 250/280 | 475/525 | 470/520 | 250/280 |
| T9400-280G/315P | 280/315 | 525/610 | 520/600 | 280/315 |
| T9400-315G/350P | 315/350 | 610/665 | 600/640 | 315/350 |
في التطبيقات العملية ، تم الاعتراف بشكل واسع بمحول T9000 vfd. وفقاً لتعليق مؤسسة تصنيع آلات كبيرة ،بعد إدخال محول التردد T9000، انخفض معدل فشل المعدات بشكل كبير، وزادت كفاءة الإنتاج بأكثر من 20٪.هذه البيانات تثبت تماما الأداء الممتاز والموثوقية مستقرة من محول T9000 vfd في المجال الصناعيلا يمكن التقليل من شأن القوة التقنية لمحول T9000 في التحكم بالمحرك.يمكن أن توفر حلقة مفتوحة وتحكم ناقل حلقة مغلقة لضمان أن المحرك يمكن أن يحافظ على تشغيل فعال ومستقر في ظل ظروف مختلفةتطبيق تكنولوجيا التحكم في المتجهات تمكن محول T9000 من التحكم بدقة في سرعة المحرك وعزم الدوران وموقعها.من أجل تحقيق الدقة العالية والكفاءة العالية من محرك القيادة.
س1: ما هو MOQ الخاص بك؟
ج: 1 بوصة
س2: ما هي شروط الدفع الخاصة بك؟
A: T / T 100٪ قبل التسليم.
س3: ما هو وقت التسليم الخاص بك؟
ج: عادة في غضون 15 يوما بعد استلام الدفع الكامل.
س4: كيف يمكنني الحصول على طلب OEM / ODM؟
ج: إذا كانت كمية طلبك تلبي متطلبات معينة، فنحن سعداء بتخصيصها لك. لدينا تعاون مع أكثر من أربعين مصنعا.
