التركيز على إنتاج VFD、Servo ومختلف محركات السيارات
كمية المبيعات السنوية 900000+ وحدة
نطاق الطاقة: 0.4kw ~ 2000kw، نطاق الجهد: 110v ~ 10000v
شبكة توزيع الخدمات تغطي العالم
| مكان المنشأ: | شنغهاي، الصين |
|---|---|
| اسم العلامة التجارية: | ZONCN Vfd |
| إصدار الشهادات: | CE |

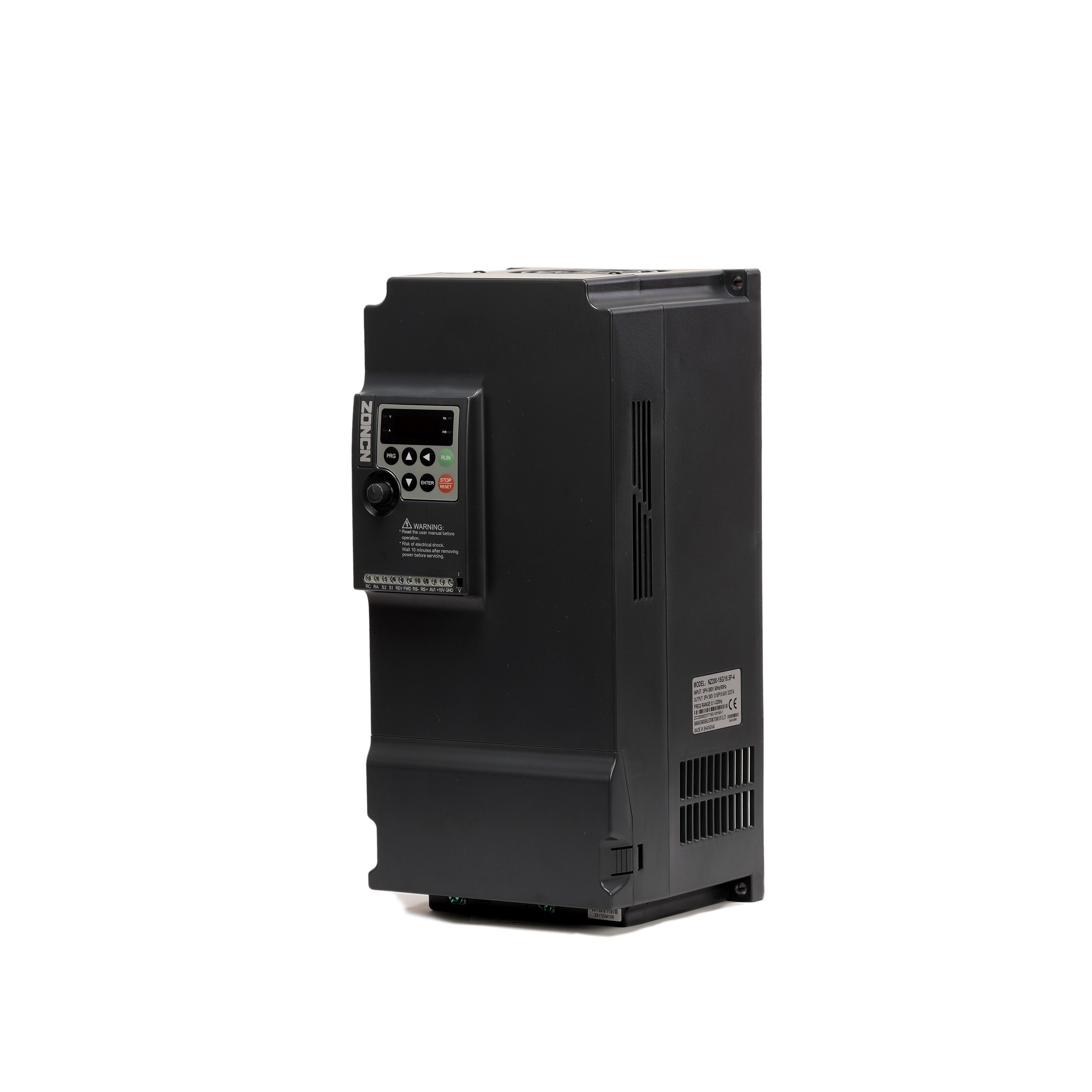

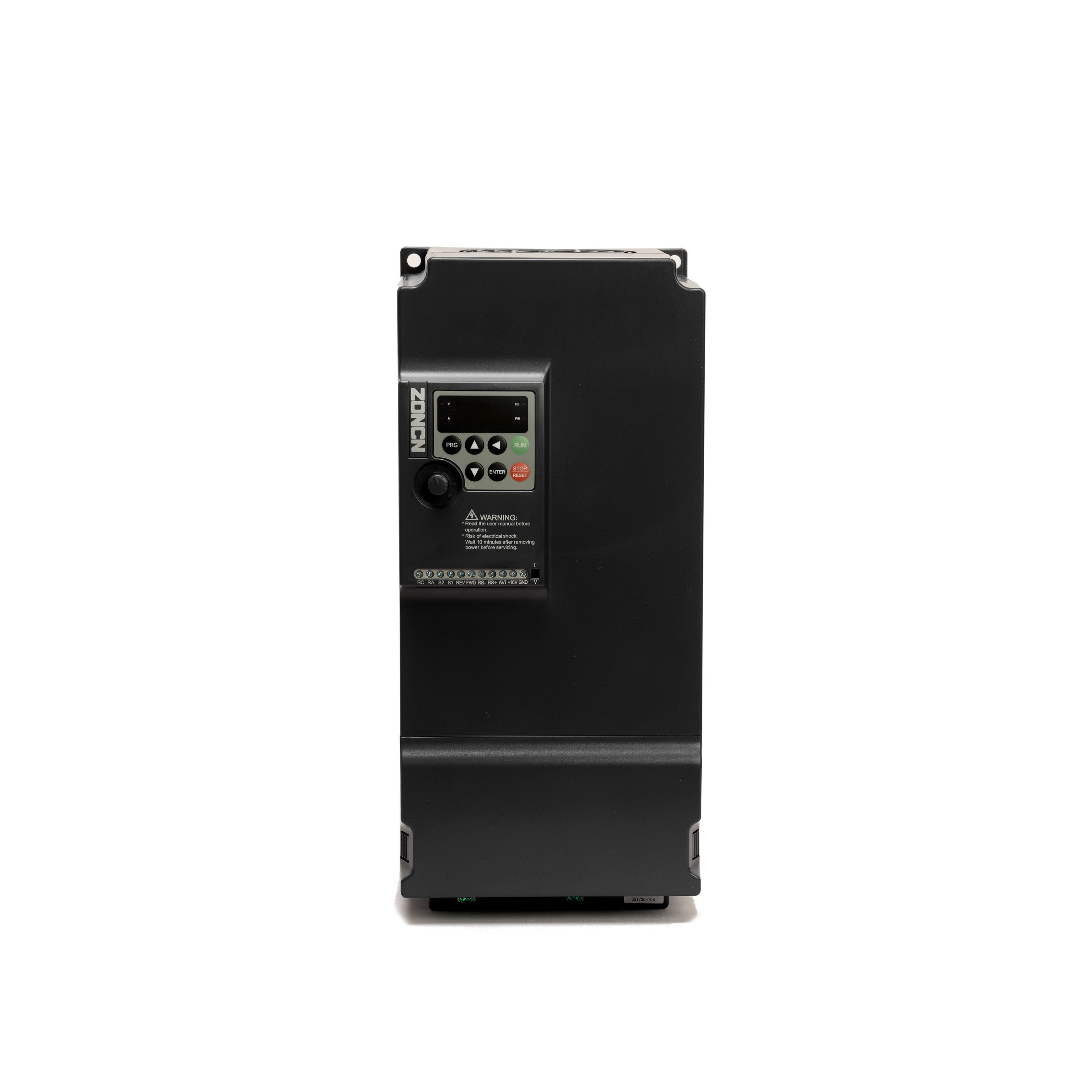

| رقم الموديل: | NZ200-22G/30P-4 Vfd |
| الحد الأدنى لكمية: | 1 وحدة |
| تفاصيل التغليف: | عبوات الكرتون |
| وقت التسليم: | 7-30 يوم عمل |
| شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 100000 وحدة شهرياً |
| النموذج: | NZ200-22G/30P-4 Vfd | الضمان: | ضمان 18 شهرًا |
|---|---|---|---|
| القوة: | 22 كيلو واط ففد | المدخلات: | 400v±15% 50/60 هرتز |
| انتاج |: | 400v±15% 600Hz على الأكثر | اللون: | أسود |
| RS485: | نعم.. | وضع التبريد: | هواء |
| وضع التحكم: | تحكم VF و vector | مصنعي المعدات الأولية: | دعم |
| يتقدم: | تنظيم سرعة المحرك | ||
| إبراز: | محرك تردد متغير 22 كيلوواط,محرك التردد المتغير AC,محرك تردد متغير 380 فولت,Ac variable frequency drive,380v variable frequency drive |
||
مقدمة موجزة عن المنتج:
توفر تقنية التحكم في ناقلات الحركة ذات الحلقة المفتوحة المستخدمة بواسطة عاكس NZ200 vfd تنظيمًا أكثر دقة للمحرك. بالمقارنة مع التحكم التقليدي VF، يمكن للتحكم في ناقلات الحلقة المفتوحة التحكم في عزم الدوران وسرعة المحرك بشكل أكثر دقة، وتحقيق استخدام أكثر كفاءة للطاقة.
يدعم العاكس NZ200 vfd بشكل خاص المحركات المتزامنة ذات المغناطيس الدائم، وهي ميزة بارزة بشكل خاص في مجال ضواغط الهواء. لقد تم استخدام المحرك المتزامن ذو المغناطيس الدائم على نطاق واسع في مجال ضاغط الهواء بسبب كفاءته العالية وتوفير الطاقة والضوضاء المنخفضة. إن المزيج المثالي بين العاكس NZ200 vfd والمحرك المتزامن ذو المغناطيس الدائم يوفر تشغيلًا أكثر استقرارًا وتكاليف صيانة أقل لضواغط الهواء. في التطبيقات العملية، بعد استخدام العديد من الشركات لعاكس NZ200 vfd، انخفض معدل فشل ضاغط الهواء بشكل كبير، وتم تحسين كفاءة التشغيل بشكل كبير.
كما أن العاكس NZ200 vfd محمي بشكل جيد للغاية. لديها حماية من التحميل الزائد، وحماية من الحرارة الزائدة، وحماية من الجهد المنخفض، وحماية من الجهد الزائد ووظائف الحماية الأخرى، ويمكنها حماية العاكس والمحرك من التلف في مجموعة متنوعة من حالات الطوارئ. وفقاً لتقرير الاختبار ذي الصلة، يمكن أن يعمل العاكس NZ200 vfd بثبات في ظل ظروف قاسية مختلفة، مما يضمن استمرارية وسلامة خط الإنتاج.
| غرض | سلسلة زونكن NZ200 | |
| وضع التحكم |
التحكم في ناقلات التدفق بدون مستشعر (SFVC) التحكم في الجهد/التردد (V/F). |
|
| الحد الأقصى للتردد | التحكم في المتجهات: 0-320 هرتز التحكم V/F: 0-3200 هرتز | |
| تردد الناقل |
1 كيلو هرتز ~ 16 كيلو هرتز يتم ضبط تردد الناقل تلقائيًا بناءً على ميزات التحميل. |
|
| دقة تردد الإدخال |
الإعداد الرقمي: 0.01 هرتز الإعداد التناظري: الحد الأقصى للتردد 0.025% |
|
| بدء عزم الدوران |
ز: النوع: 0.5 هرتز/150% (SVC) ف: النوع: 0.5 هرتز/100% |
|
| نطاق السرعة | 1:100 (اس في سي) | |
| دقة ثبات السرعة | ±0.5%(سفك) | |
| القدرة الزائدة |
النوع G: 60 ثانية لـ 150% من التيار المقنن، 3 ثوان لـ 180% من التيار المقنن. النوع P: 60 ثانية لـ 120% من التيار المقنن، 3 ثوان لـ 150% من التيار المقنن. |
|
| تعزيز عزم الدوران | التعزيز التلقائي؛ دفعة مخصصة: 0.1% ~ 30.0% | |
| منحنى VF | منحنى VF ذو خط مستقيم؛ منحنى VF متعدد النقاط؛ منحنى VF N-power (1.2-power، 1.4-power، 1.6-power، 1.8-power، 2-power) | |
| فصل VF | نوعان: انفصال كامل، انفصال نصفي | |
| وضع المنحدر | منحدر الخط المستقيم؛ منحدر منحنى S؛ أربع مجموعات من وقت التسارع/التباطؤ: 0 ~ 6500.0 ثانية | |
| PLC بسيط، سرعات متعددة محددة مسبقًا | إنها تنفذ ما يصل إلى 16 سرعة عبر وظيفة PLC البسيطة أو مجموعة من الحالات الطرفية | |
| تنظيم الجهد التلقائي (AVR) | يمكنه الحفاظ على جهد الإخراج المستمر تلقائيًا عندما يتغير جهد التيار الكهربائي | |
| الحد الحالي السريع | يساعد على تجنب الأخطاء الحالية المتكررة لمحرك التيار المتردد. | |
| الحد من عزم الدوران والسيطرة عليها | يمكنه الحد من عزم الدوران تلقائيًا ومنع التعثر المتكرر للتيار الزائد أثناء عملية التشغيل. | |
| معرف المنتج على متن الطائرة | إنها تحقق نظام التحكم في الحلقة المغلقة الذي يتم التحكم فيه من خلال العملية بسهولة | |
| الحد الحالي السريع | يساعد على تجنب الأخطاء الحالية المتكررة لمحرك التيار المتردد. | |
| التحكم في JOG |
نطاق تردد JOG: 0.00-50.00 هرتز وقت التسارع/التباطؤ JOG: 0.0–6500.0 ثانية |
|
| الكبح العاصمة | تردد الكبح DC: 0.00 هرتز إلى الحد الأقصى للتردد وقت الكبح: 0.0-100.0s القيمة الحالية لعمل الكبح: 0.0%-100.0% | |
| التعتيم الفوري لا يتوقف | تعمل طاقة التغذية المرتدة للحمل على تعويض انخفاض الجهد بحيث يمكن لمحرك التيار المتردد الاستمرار في العمل لفترة قصيرة. | |
| التحكم بالتوقيت | نطاق التوقيت: 0.0 دقيقة ~ 6500.0 دقيقة | |
| تواصل | RS485 | |
| تشغيل قناة التعليمات | تم توفير لوحة المفاتيح، ومحطة التحكم، ومنفذ الاتصال التسلسلي. يمكن تبديله بعدة طرق. | |
| مصدر التردد | 10 أنواع: معين رقمي، جهد تناظري معين، تيار تناظري معين، نبض معين، منفذ تسلسلي معين. يمكن تبديله بعدة طرق. | |
| مصدر التردد المساعد | 10 مصادر تردد مساعدة. يمكنها تحقيق الضبط الدقيق للتردد المساعد وتوليف التردد بمرونة. | |
| محطات الإدخال |
6 محطات إدخال رقمية، واحدة منها تدعم إدخال نبضي عالي السرعة يصل إلى 100 كيلو هرتز (S3 اختياري). 2 طرف إدخال تناظري، أحدهما يدعم فقط إدخال الجهد 0-10 فولت (FIV) والآخر يدعم إدخال الجهد 0-10 أو إدخال التيار 4-20 مللي أمبير (FIC). |
|
| محطات الإخراج |
1 محطة إخراج رقمية (MO1) 1 محطة إخراج مرحل (RA، RB، RC) 1 محطة إخراج تناظرية: تدعم الإخراج الحالي 0-20 مللي أمبير أو خرج الجهد 0-10 فولت (FOV) |
|
| ملاحظة | محطة X هي نوع NPN بشكل افتراضي. إذا كان نوع PNP مطلوبًا، فاتصل بخدمة العملاء للتخصيص. | |
| شاشة LED | غير قابلة للإزالة. أكثر من 45 كيلو واط مقبول. | |
| قفل ضغطة المفاتيح واختيار الوظيفة | تحقيق القفل الجزئي أو الكامل للمفاتيح، وتحديد نطاق عمل بعض المفاتيح لمنع اللمس الخاطئ | |
| أوضاع حماية متعددة | كشف ماس كهربائى للمحرك عند التشغيل، حماية من فقدان مرحلة الإخراج، حماية من التيار الزائد، حماية من الجهد الزائد، حماية من الجهد المنخفض، حماية من الحرارة الزائدة وحماية من الحمل الزائد. | |
| نموذج | طاقة الخرج المقدرة (كيلوواط) | تصنيف المدخلات الحالية (أ) | تصنيف الانتاج الحالي (أ) | قوة المحرك (كيلوواط) |
| جهد الإدخال (فولت): 1PH تيار متردد 220 فولت ± 15% | ||||
| NZ200-0R4G-2 | 0.4 | 5.4 | 2.5 | 0.4 |
| NZ200-0R75G-2 | 0.75 | 7.2 | 5 | 0.75 |
| NZ200-1R5G-2 | 1.5 | 10 | 7 | 1.5 |
| NZ200-2R2G-2 | 2.2 | 16 | 11 | 2.2 |
| NZ200-3R7G-2 | 3.7 | 17 | 16.5 | 3.7 |
| جهد الإدخال (فولت): 3PH تيار متردد 380 فولت ± 15% | ||||
| NZ200-0R4G-4 | 0.4 | 3.4 | 1.2 | 0.4 |
| NZ200-0R75G-4 | 0.75 | 3.8 | 2.5 | 0.75 |
| NZ200-1R5G-4 | 1.5 | 5 | 3.7 | 1.5 |
| NZ200-2R2G-4 | 2.2 | 5.8 | 5 | 2.2 |
| NZ200-3R7G/5R5P-4 | 3.7 | 10.7 | 9 | 3.7 |
| NZ200-5R5G/7R5P-4 | 5.5 | 14.6 | 13 | 5.5 |
| NZ200-7R5G/11P-4 | 7.5 | 20 | 17 | 7.5 |
| NZ200-11G/15P-4 | 11 | 26 | 25 | 11 |
| NZ200-15G/18.5P-4 | 15 | 35 | 32 | 15 |
| NZ200-18.5G/22P-4 | 18.5 | 38 | 37 | 18.5 |
| NZ200-22G/30P-4 | 22 | 46 | 45 | 22 |
| NZ200-30G/37P-4 | 30 | 62 | 60 | 30 |
| NZ200-37G/45P-4 | 37 | 76 | 75 | 37 |
| NZ200-45G/55P-4 | 45 | 92 | 90 | 45 |
| NZ200-55G/75P-4 | 55 | 113 | 110 | 55 |
| NZ200-75G/90P-4 | 75 | 157 | 150 | 75 |
| NZ200-90G/110P-4 | 90 | 180 | 176 | 90 |
يتم استخدام العاكس ZONCN NZ200 على نطاق واسع في القطاعات الصناعية الشائعة مثل الضواغط، آلات التعبئة والتغليف، آلات النقش، آلات النسيج، وأحزمة النقل. إن تعدد استخداماته وموثوقيته يجعله خيارًا مثاليًا لهذه التطبيقات. يوفر العاكس NZ200 التحكم الدقيق والتشغيل الفعال، مما يضمن الأداء الأمثل في العمليات الصناعية المختلفة. بفضل التكنولوجيا المتقدمة والواجهة سهلة الاستخدام، يوفر العاكس NZ200 تكاملًا سلسًا وسهولة التشغيل. إن تصميمها المدمج وبنيتها القوية يجعلها مناسبة للتركيب في بيئات صناعية مختلفة. سواء كان الأمر يتعلق بالتحكم في سرعة الضاغط، أو تنظيم عملية التعبئة والتغليف، أو تشغيل آلة النقش، فإن العاكس NZ200 يقدم أداءً استثنائيًا ويعزز الإنتاجية في هذه المجالات الصناعية.
1: ما هو موك الخاص بك؟
1 جهاز كمبيوتر.
2: ما هي شروط الدفع؟
تي/تي 100% قبل التسليم.
3: ما هو وقت التسليم الخاص بك؟
التسليم السريع هو مصلحتنا. عادة في غضون عشرة أيام.
4: كيف يمكننا أن نفعل OEM / ODM؟
نحن نفعل تصنيع المعدات الأصلية لأكثر من 40 علامة تجارية. إذا وصل طلبك إلى كمية معينة، يمكننا أن نفعل ذلك نيابة عنك.
