التركيز على إنتاج VFD、Servo ومختلف محركات السيارات
كمية المبيعات السنوية 900000+ وحدة
نطاق الطاقة: 0.4kw ~ 2000kw، نطاق الجهد: 110v ~ 10000v
شبكة توزيع الخدمات تغطي العالم
| مكان المنشأ: | شنغهاي، الصين |
|---|---|
| اسم العلامة التجارية: | ZONCN Inverter Vfd |
| إصدار الشهادات: | CE |
| رقم الموديل: | سلسلة T200 VFD T200-11G/15P-4 |
| الحد الأدنى لكمية: | 1 وحدة |

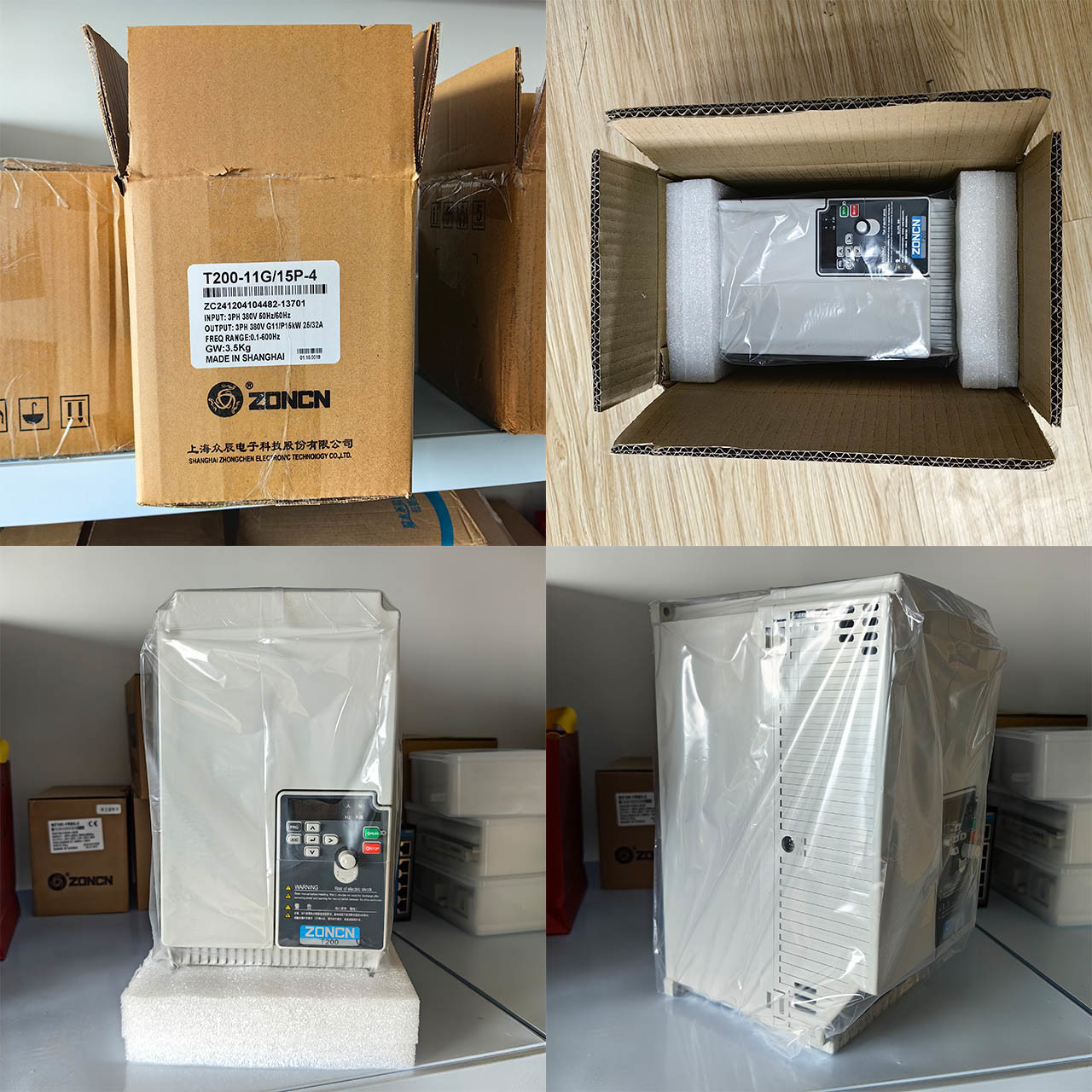

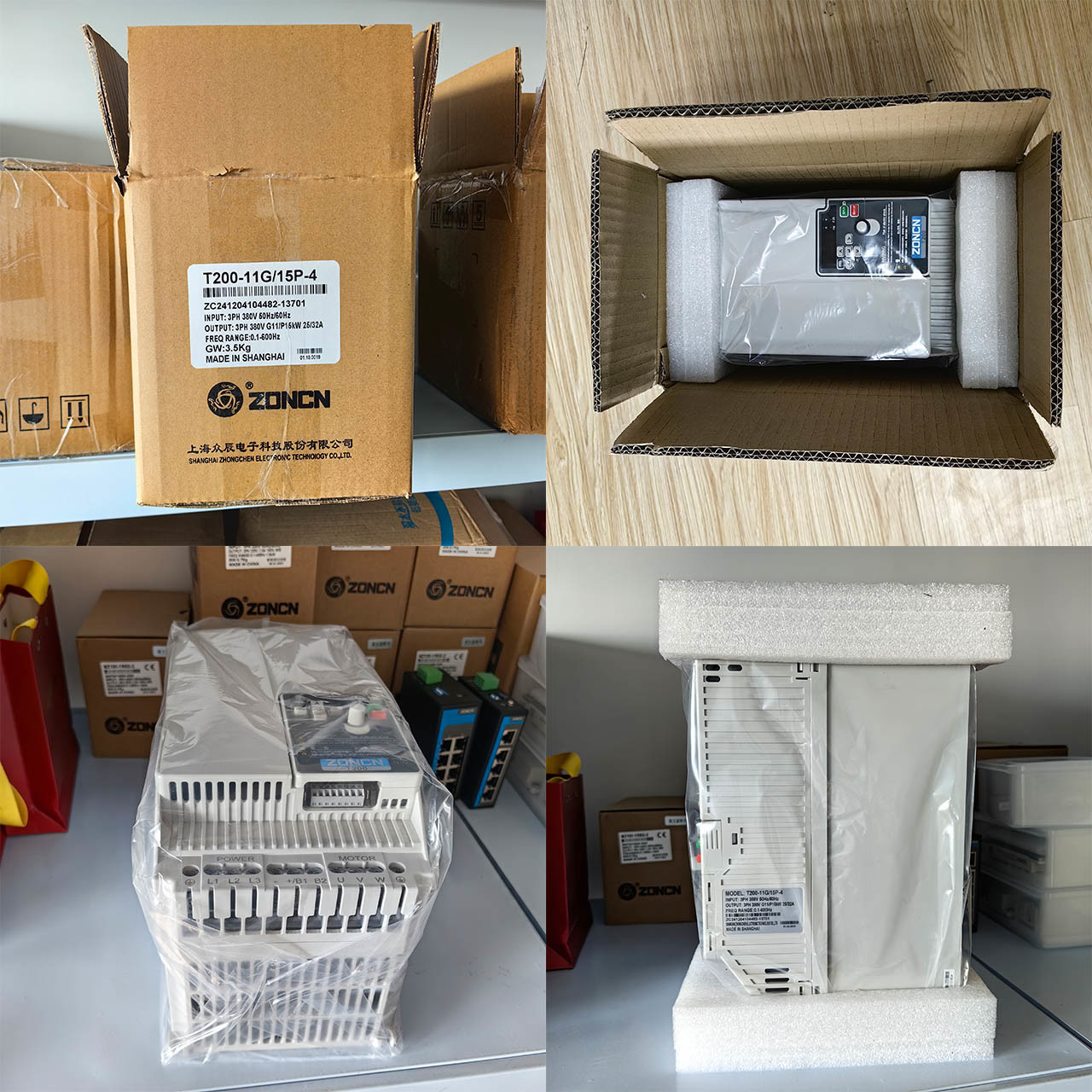

| تفاصيل التغليف: | كرتون |
| وقت التسليم: | 7-30 يوم عمل |
| شروط الدفع: | (ت) ، (ويسترن يونيون) ، (باي بال) |
| القدرة على العرض: | 100000 وحدة شهرياً |
| نوع التطبيق: | محركات التردد المتغير (vfd) | سيناريو الاستخدام: | التحكم في السرعة الصناعية/توفير الطاقة |
|---|---|---|---|
| نطاق التردد: | 0.1-600 هرتز | مدخل نوع: | تيار متردد 440 فولت 3PH |
| نوع الإخراج: | تيار متردد 440 فولت 3PH | وزن التعبئة: | 4 كجم |
| حجم الحزمة: | 32*23*30 سنتيمتر | تيار الخروج: | 25/32 أ |
| المدخلات الحالية: | 26/35 أ | معدات دليل التعليمات: | الإنجليزية/الصينية |
| إبراز: | 440 فولت Vfd محرك تردد متغير,محرك التردد المتغير Vfd الصغير,محرك التردد المتغير 11KW Vfd,Mini Vfd Variable Frequency Drive,11KW Vfd Variable Frequency Drive |
||
إن عاكس سلسلة T200 هو رائد في مجال الأتمتة الصناعية وحصل على إشادة واسعة في السوق العالمية لأدائه المتميز وميزاته الشاملة.هذا المحول ليس مجرد اختراق تكنولوجي، ولكنه يعمل بشكل جيد في العديد من التطبيقات الصناعية مع استقراره وكفاءته العالية.تم تصدير محولات سلسلة T200 إلى جميع أنحاء العالم وأصبحت شريكا لا غنى عنه في العديد من المجالات الصناعية، بما في ذلك على سبيل المثال لا الحصر المضخات، آلات معالجة الغذاء، آلات النسيج، الخ.قدرات التحكم الدقيقة وخيارات التكوين المرنة تضمن التشغيل الموثوق به في مجموعة متنوعة من ظروف العمل المعقدة، تلبية احتياجات الصناعات المختلفة للكفاءة العالية والدقة العالية.ولكنه يقلل أيضا من استهلاك الطاقة، مما يخلق فوائد اقتصادية كبيرة للمستخدمين.
| البند | T200 المعلمات التقنية |
| الحد الأقصى للتردد | التحكم في المتجه: 0 ¢ 600 هرتز تحكم V/F:0~3200Hz |
| وضع التحكم | تحكم V/F؛تحكم ناقل التدفق غير المعقول ((SFVC) ؛تحكم ناقل الحلقة المغلقة (CLVC) |
| تردد الناقل | 0.5كيلو هرتز 16كيلو هرتز يمكن ضبط تردد حامل تلقائيًا بناءً على ميزة الحمل |
| دقة تردد الإدخال | الإعداد الرقمي:0.01 هرتز الإعداد التناظري: الحد الأقصى للتردد × 0.025% |
| عزم تشغيل | النوع G:0.5 هرتز/150% ((SFVC) ؛ النوع P:0.5 هرتز/ 100% |
| نطاق السرعة | 100 ((لا PG) |
| دقة استقرار السرعة | ± 0.5% ((لا PG) |
| دقة تحكم عزم الدوران | ± 5% ((FVC) |
| قدرة الحمل الزائد | نوع G: 60s لـ 150٪ من التيار الاسمي ، 3s لـ 180% من التيار الاسمي نوع P: 60s لـ 120% من التيار الاسمي، 3s لـ 150% من التيار الاسمي |
| زيادة عزم الدوران | زيادة ثابتة؛ زيادة مخصصة 0.1% - 30.0% |
| منحنى V/F | منحنى V/F على الخط المستقيم؛ منحنى V/F متعدد النقاط؛ منحنى N-power V/F (1.2-power، 1.4-power، 1.6-power،1.8 قوة، مربع) |
| فصل V/F | نوعان: الفصل الكامل ؛ نصف الفصل |
| وضع المنحدر | رصيف خط مستقيم؛ رصيف منحنى S أربع مجموعات من وقت التسارع / التباطؤ مع النطاق 0.00-6500.0s |
| الفرامل المباشرة | تردد الفرامل المباشرة: 0.00 هرتز إلى التردد الأقصى وقت الكبح: 0.0-100.0s القيمة الحالية للعمل على الكبح: 0.0% ٪100.0 |
| تحكم JOG | نطاق تردد الركض:0.00 هرتز ~ 50.00 هرتز وقت التسارع / التباطؤ في الجرج0.0s ~ 6500.0s |
| السرعات المتعددة المحددة مسبقًا على متن الطائرة | أنها تنفذ ما يصل إلى 16 سرعة عن طريق وظيفة PLC بسيطة أو عن طريق الدخول الحالة النهائية |
| PID على متن الطائرة | إنه يدرك نظام التحكم في الحلقة المغلقة الذي يتم التحكم به بسهولة |
| تنظيم التوتر التلقائي (AVR) | يمكن أن تبقي فولتاج الخروج ثابت تلقائيا عندما يتغير فولتاج الشبكة |
| التحكم في الجهد المفرط / التيار المفرط | يتم تقييد التيار والجهد تلقائيًا أثناء عملية التشغيل لتجنب التعثر المتكرر بسبب زيادة الجهد / الزائد. |
| حد التيار السريع | يساعد على تجنب الاختلالات المتكررة من التيار الزائد من المحول |
| حدّة عزم الدوران ومراقبة عزم الدوران | يمكن أن تحد من عزم الدوران تلقائيًا ومنع عثرة متكررة من التيار أثناء عملية التشغيل |
| أداء عالي | يتم تنفيذ التحكم في المحرك غير المتزامن من خلال تكنولوجيا التحكم في ناقل التيار عالية الأداء |
| توقف فوري لا يتوقف | تعوض طاقة ردود الفعل عن الحمل انخفاض الجهد بحيث يمكن أن يستمر محرك التيار المتردد في التشغيل لفترة قصيرة |
| تحكم التوقيت | نطاق التوقيت 0.0 دقيقة ∙6500.0 دقيقة |
| طرق الاتصال | RS485;EtherCAT;Profibus-DP;CAN اختياري |
| وضع الحماية | كشف الدائرة القصيرة للمحرك عند تشغيل الطاقة، حماية فقدان مرحلة الإدخال والخروج، حماية التيار الزائد، حماية التوتر الزائد، حماية التوتر، حماية تحت التوتر، حماية الإفراط في الحرارة وحماية الإفراط في الحمل. |
| قفل المفتاح واختيار الوظيفة | يمكن أن تقفل المفاتيح جزئيا أو بالكامل وتحديد نطاق وظيفة بعض المفاتيح لمنع سوء التشغيل. |
| تشغيل قناة الأوامر | المقدمة من قبل لوحة، محطات التحكم، منفذ الاتصالات المتسلسلة، يمكن أن يتم تبديلها بطرق عديدة |
| مصدر التردد | 10 أنواع من مصدر التردد، المقدمة من قبل الجهد التناظري الرقمي، التيار التناظري، نبض، منفذ سلسلة. يمكن تبديلها بطرق عديدة |
| مصدر تردد مساعد | هناك عشرة مصادر تردد مساعد. يمكن أن تنفذ ضبط دقيق للتردد المساعد وتوليف التردد |
| محطات الدخول | 5 محطات دخول رقمية، واحدة منها تدعم إدخال نبضات عالية السرعة تصل إلى 100 كيلو هرتز. 1 محطة دخول تشبيه، تدعم دخول الجهد 0-10 فولت أو دخول التيار 4 ′′20 مآ. |
| محطات الإخراج | 1 محطة خروج رقمية 1 محطة إخراج رله 1 محطة خروجيات تناظرية: تدعم خروجيات التيار الصلب 020 mA أو خروجيات الجهد الصلب 010 V |
| قفل المفتاح واختيار الوظيفة | يمكن أن تقفل المفاتيح جزئيا أو بالكامل وتحديد نطاق وظيفة بعض المفاتيح لمنع سوء التشغيل. |
| وضع الحماية | كشف الدائرة القصيرة للمحرك عند تشغيل الطاقة، حماية فقدان مرحلة الإدخال والخروج، حماية التيار الزائد، حماية التوتر الزائد، حماية التوتر، حماية تحت التوتر، حماية الإفراط في الحرارة وحماية الإفراط في الحمل. |
| النموذج | الجهد المدخل | الطاقة المخرجة الاسمية ((كيلوواط) | التيار الإدخالي المسموح به ((A) | التيار المسموح به للخروج ((A) | قوة المحرك ((kw) |
| T200-0R4G-2 | التيار المتردد 1PH 220V ± 15% | 0.4 | 5.4 | 2.5 | 0.4 |
| T200-0R75G-2 | 0.75 | 7.2 | 5.0 | 0.75 | |
| T200-1R5G-2 | 1.5 | 10.0 | 7.0 | 1.5 | |
| T200-2R2G-2 | 2.2 | 16.0 | 11.0 | 2.2 | |
| T200-0R4G-4 | التيار المتردد 3PH 380V ± 15% | 0.4 | 3.4 | 1.2 | 0.4 |
| T200-0R75G-4 | 0.75 | 3.8 | 2.5 | 0.75 | |
| T200-1R5G-4 | 1.5 | 5.0 | 3.7 | 1.5 | |
| T200-2R2G-4 | 2.2 | 5.8 | 5.0 | 2.2 | |
| T200-3R0G-4 | 3.0 | 8.5 | 7.0 | 3.0 | |
| T200-3R7G/5R5P-4 | 3.7/55 | (موسيقى) ، 1/10 | 9/13 | 3.7/55 | |
| T200-5R5G/7R5P-4 | 5.5/75 | 15/20 | 13/17 | 5.5/75 | |
| T200-7R5G/11P-4 | 7.5/11 | 20/26 | 17/25 | 7.5/11 | |
| T200-11G/15P-4 | (أوربا) ، 15/11 | 26/35 | 25/32 | (أوربا) ، 15/11 | |
| T200-15G/18.5P-4 | 15/18.5 | 35/38 | 32/37 | 15/18.5 | |
| T200-18.5G/22P-4 | 18.5/22 | 38/46 | 37/45 | 18.5/22 | |
| T200-22G/30P-4 | 22/30 | 46/62 | 45/60 | 22/30 | |
| T200-30G/37P-4 | 30/37 | 62/76 | 60/75 | 30/37 | |
| T200-37G/45P-4 | 37/45 | 76/90 | 75/90 | 37/45 | |
| T200-45G/55P-4 | 45/55 | 92/113 | 90/110 | 45/55 | |
| T200-55G/75P-4 | 55/75 | 113/157 | 110/152 | 55/75 |
| لا، لا، لا | نموذج بطاقة التوسيع | رقم النموذج الداخلي لـ PCB | وصف الوظيفة | النموذج المطبق |
| 1 | PG-T11-01 | T11PG01 | ABZ_ بطاقة الدخول التفاضلية PG _5V | T200-0.4-55 كيلوواط |
| 2 | PG-T11-02 | T11PG02 | بطاقة ABZ_OC& Push-pull PG _24V | |
| 3 | ET-T11-01 | T11JK01 | 1 مرسل مفتوح بشكل طبيعي مغلق بشكل طبيعي 2 DL_1 FIV_1 FOC | |
| 4 | ET-T11-02 | T11JK02 | 1 إنتاج نبض عالي السرعة _2 DI_1 FIV_1 FOC | |
| 5 | CM-T11-01 | T11CM01 | بطاقة الاتصالات ProfibusDP | |
| 6 | CM-T11-02 | T11CM02 | بطاقة الاتصال Ethercat | |
| 7 | CM-T11-03 | T11CM03 | بطاقة الاتصال CAN | |
| 8 | CM-T11-04 | T11CM04 | بطاقة الاتصال Modbus TCP | |
| 9 | CM-T11-05 | T11CM05 | بطاقة الاتصال بروفينيت | |
| ملاحظة: هذا النموذج يحتوي فقط على واجهة بطاقة توسيع متعددة الوظائف ، بطاقة الاتصال وبطاقة PG تشارك هذه الواجهة بطاقة الاتصال وبطاقة PG يمكن فقط اختيار تمديد واحد ،غير متوافق في نفس الوقت. | ||||

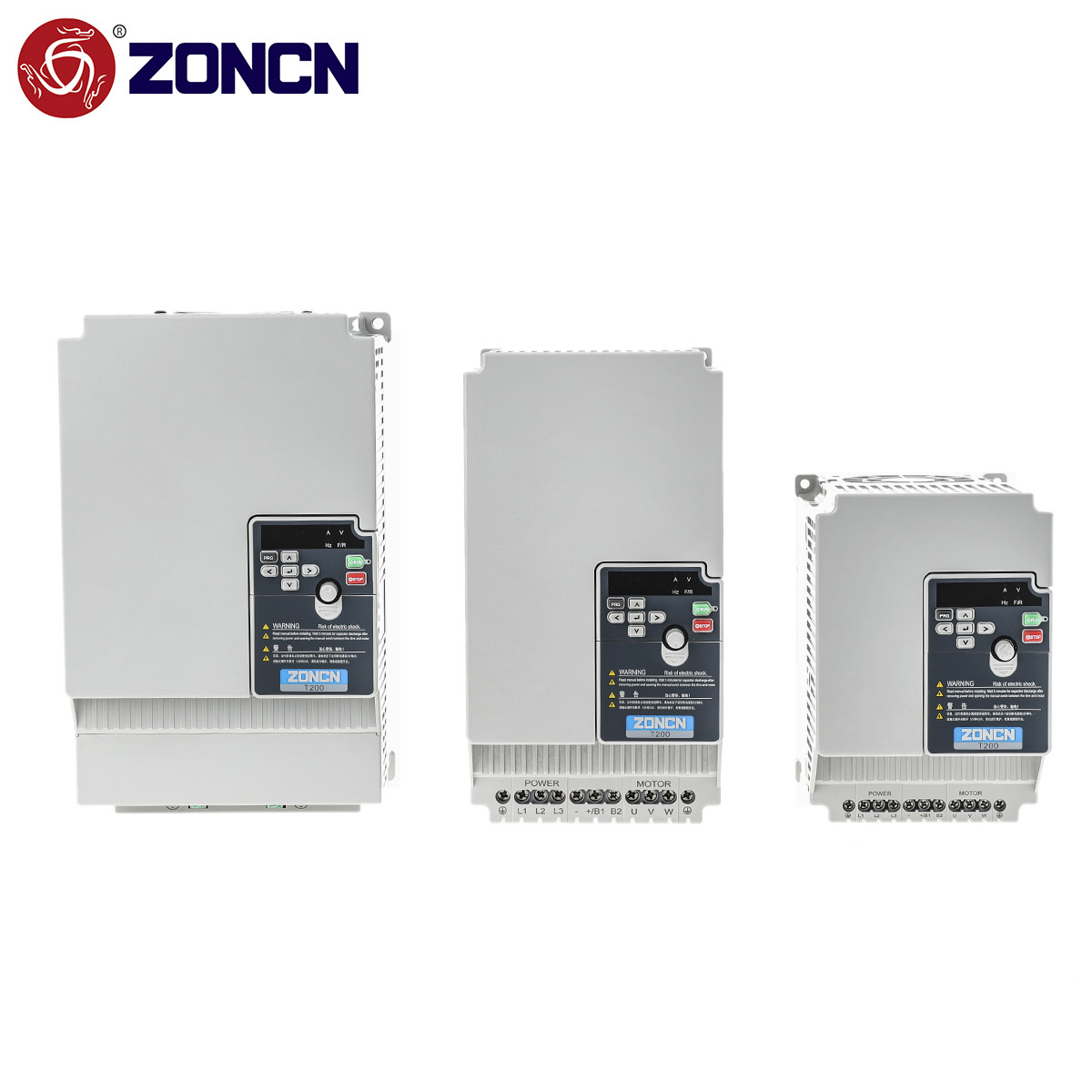

عاكس سلسلة ZONCN T200 هو عاكس عالية الكفاءة مصمم للمجال الصناعي ، ويستخدم على نطاق واسع في المروحة والمضخات والمحولات والمضغوطات ومعدات النسيج وغيرها من المعدات الصناعية.مع أدائها المتفوقة وموثوقيتها، محركات سلسلة T200 هي المفضلة من قبل المستهلكين.ZONCN محول سلسلة T200 مع أدائها الممتازة، وسهولة التشغيل وانخفاض معدل الفشل، هو الخيار المثالي للمروحيات والمضخات،ضاغطات، المعدات النسيجية وغيرها من المعدات في المجال الصناعي. سواء كان ذلك مطابقة المعدات الجديدة أو تحديث المعدات القديمة،يمكن أن يوفر عاكس سلسلة T200 حلًا موثوقًا واقتصاديًا.
س2: ما هي شروط الدفع الخاصة بك؟
A: T / T 100٪ قبل التسليم.
س3: ما هو وقت التسليم الخاص بك؟
ج: عادة في غضون 15 يوما بعد استلام الدفع الكامل.
س4: كيف يمكنني الحصول على طلب OEM / ODM؟
ج: إذا كانت كمية طلبك تلبي متطلبات معينة، فنحن سعداء بتخصيصها لك. لدينا تعاون مع أكثر من أربعين مصنعا.
