التركيز على إنتاج VFD、Servo ومختلف محركات السيارات
كمية المبيعات السنوية 900000+ وحدة
نطاق الطاقة: 0.4kw ~ 2000kw، نطاق الجهد: 110v ~ 10000v
شبكة توزيع الخدمات تغطي العالم
| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | ZONCN |
| إصدار الشهادات: | KC; CE |
| رقم الموديل: | Z2400-7R5G |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
| الأسعار: | netigotable |
| تفاصيل التغليف: | داخل: علبة، خارج: علبة |
| وقت التسليم: | 7-30 يومًا |
| شروط الدفع: | T / T ، باي بال |
| القدرة على العرض: | 100000 جهاز كمبيوتر / شهر |
| النوع: | العاكس VFD | العلامة التجارية: | zoncn الأصل |
|---|---|---|---|
| مسلسل: | Z2000 | نطاق القوة: | 0.4 كيلو واط - 450 كيلو واط |
| الطاقة الاسمية: | 11 كيلو واط / 15 حصان | تواصل: | مودبوس RS485 |
| المدخلات التناظرية: | 0-10V / 4-20MA | PMSM: | دعم |
| تمديد لوحة المفاتيح: | متاحة | الضمان: | 18 شهرا |
| إبراز: | وحدة التحكم الصناعي (ZONCN),7.5kw ZONCN VFD,11kw ZONCN VFD,7.5kw ZONCN VFD,11kw ZONCN VFD |
||

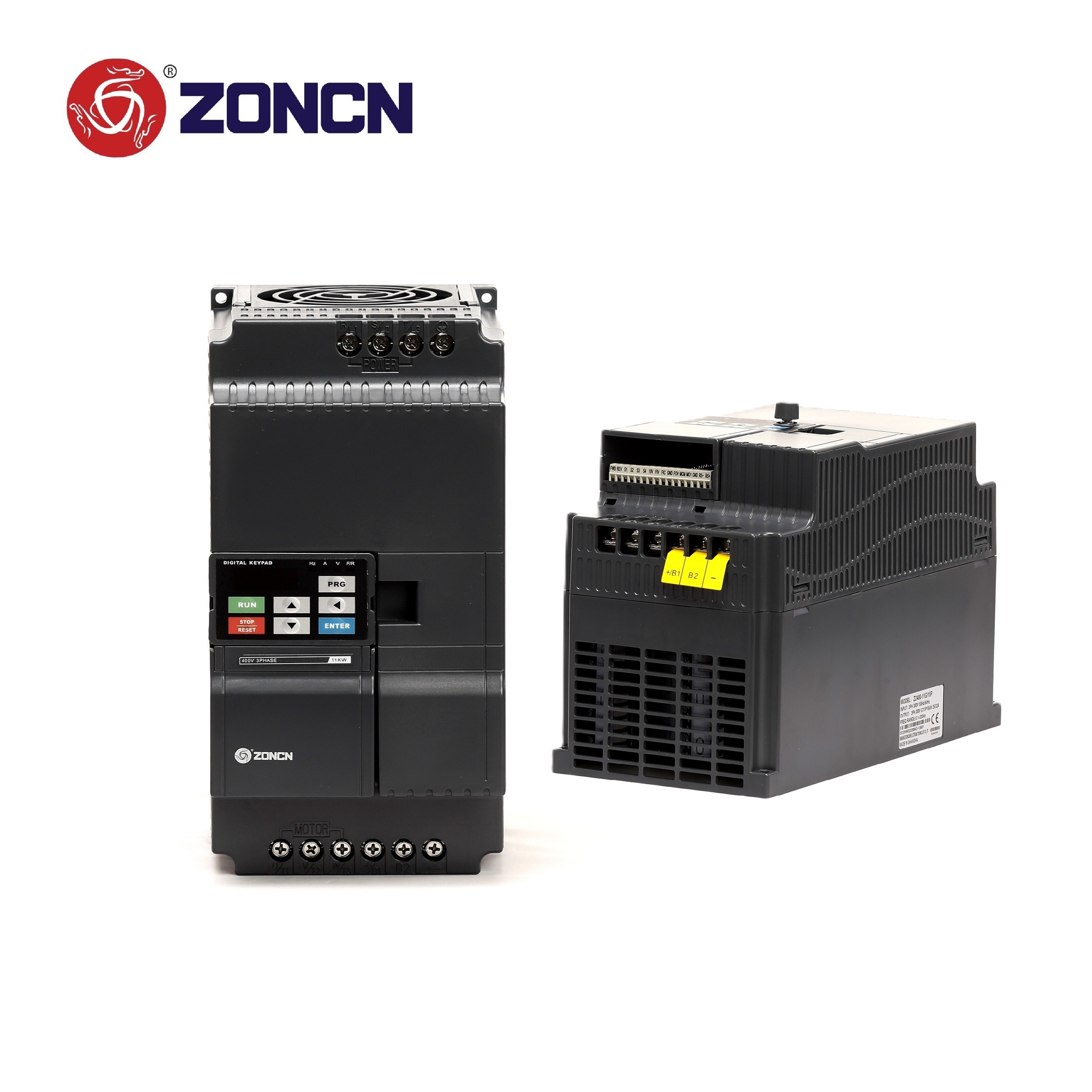

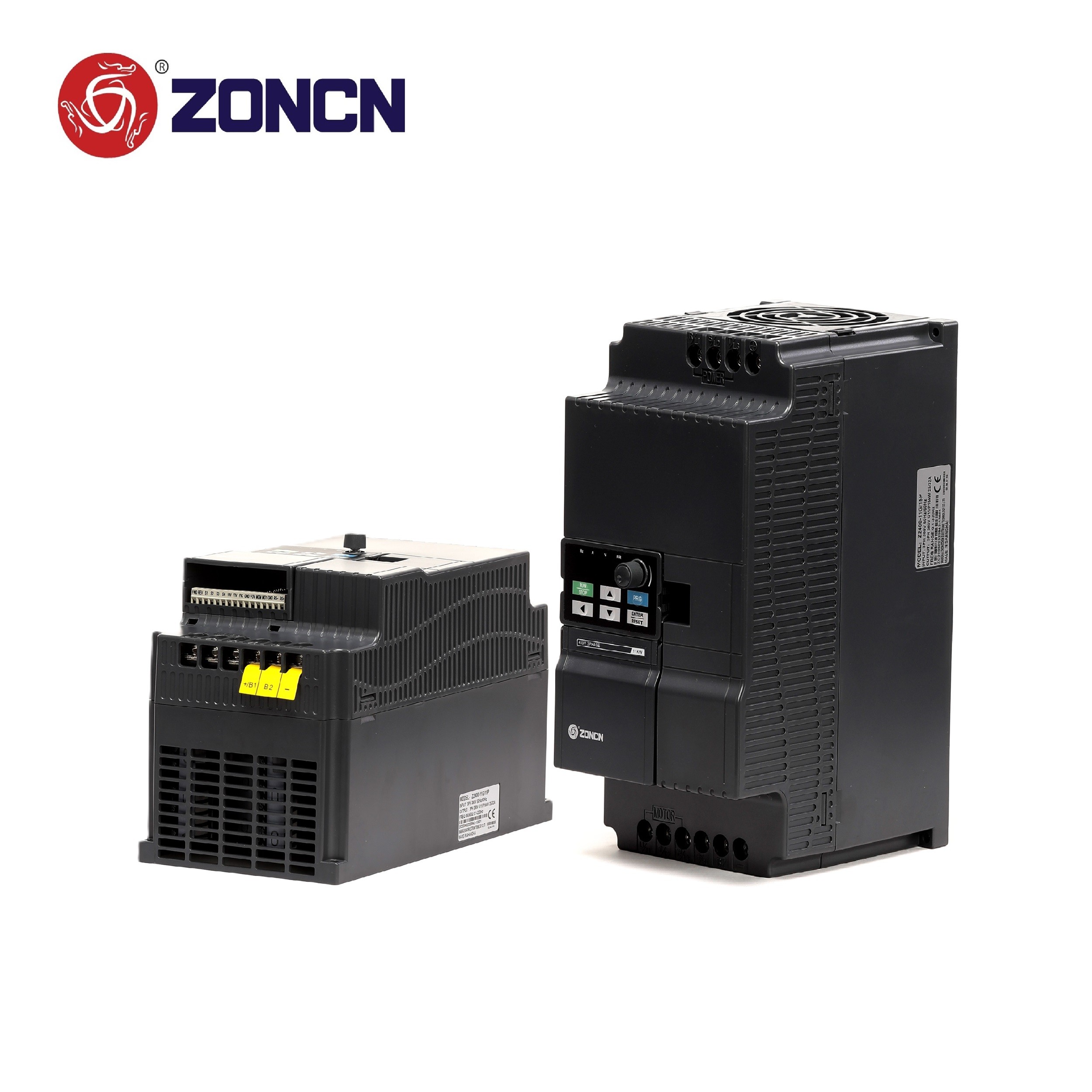

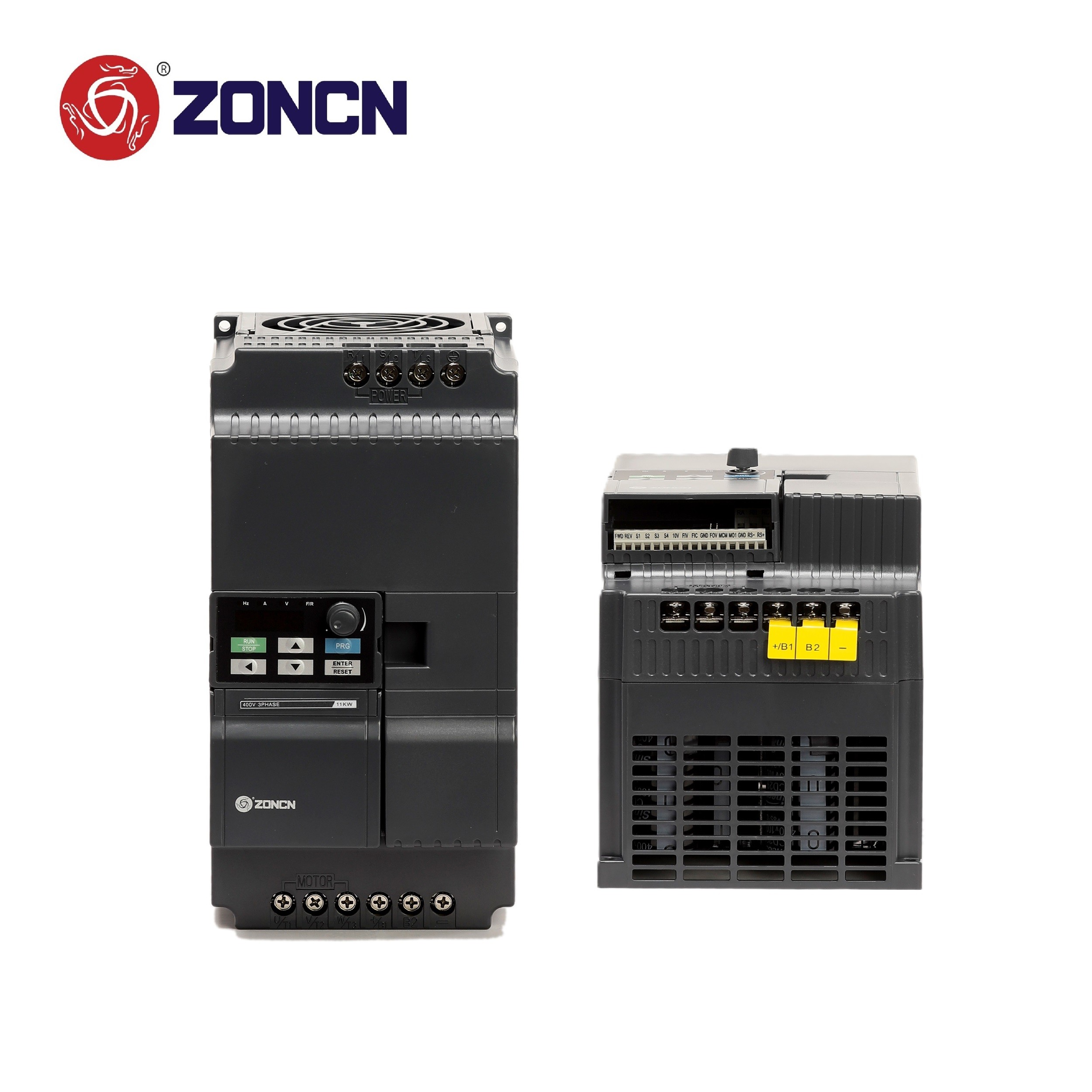

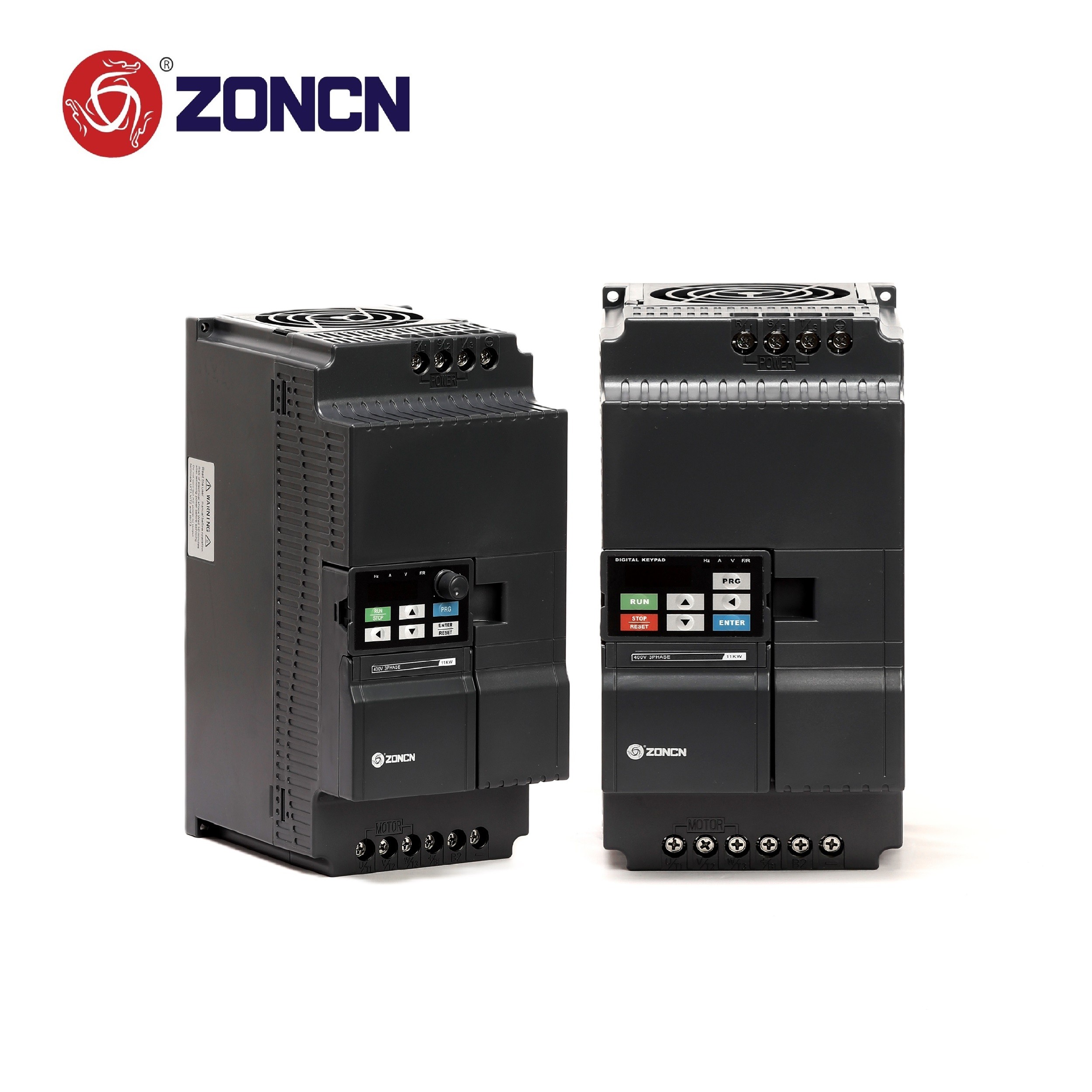

ZONCN VFD محرك التردد المتغير 7.5kw 11kw عاكس التحكم المتجه للتحكم الصناعي
عاكس سلسلة ZONCN Z2000 هو محرك تردد متغير عالي الأداء (VFD) مصمم لمجموعة واسعة من التطبيقات الصناعية.والتشغيل سهل الاستخدامفيما يلي الميزات الرئيسية لمحول ZONCN Z2000
يدعم نطاقًا واسعًا من الجهد المدخل (200V إلى 480V) ، مما يجعله مناسبًا لظروف وإقليمات مختلفة لتزويد الطاقة.
قادرة على التعامل مع زيادة الحمل تصل إلى 150٪ لفترات قصيرة ، مما يجعلها مثالية للتطبيقات مع حمولات البدء الكبيرة أو التغييرات المفاجئة في الحمولة.
تحكم V/F: مناسب للتطبيقات العامة.
التحكم بدون أجهزة استشعار (SVC): يوفر تحكم دقيق في السرعة والدوران دون الحاجة إلى مكيف.
وظيفة التحكم في PID المتكاملة لأنظمة الحلقة المغلقة ، مما يتيح تنظيم دقيق للضغط والجريان ودرجة الحرارة وغيرها من متغيرات العملية.
تحسين تشغيل المحرك لتقليل استهلاك الطاقة، وخاصة في تطبيقات عزم دوران متغير مثل المروحة والمضخات.
يحمي المحول والمحرك مع وظائف مثل:
حماية من التيار الزائد
الحماية من الإفراط في الجهد / انخفاض في الجهد
حماية من الإفراط في الحرارة
حماية الدوائر القصيرة
حماية الحركة الزائدة للمحرك
مجهزة بمحطات إدخال / إخراج رقمية وتناظرية متعددة للاندماج المرن مع الأجهزة الخارجية وأنظمة التحكم.
لوحة مفاتيح بديهية مع عرض واضح لتحديد المعلمات والرصد بسهولة.
يدعم وظيفة نسخة المعلمات، مما يسهل الإعداد لعدة وحدات.
يوفر مخرجات إرسال للإشارة إلى الإنذارات أو الأخطاء أو الحالة التشغيلية ، مما يعزز مراقبة النظام والتحكم.
يدعم بروتوكولات الاتصال القياسية (مثل Modbus و RS485) لدمجها في أنظمة الأتمتة الصناعية.
المواصفات الخاصة بمحول Z2000
| البند | عاكس ZONCN Z2000 Series | |
| الوظيفة القياسية | وضع التحكم | التحكم في ناقل التدفق غير المعقول ((SFVC) ؛ التحكم في الجهد/التردد (V/F) |
| الحد الأقصى للتردد | تحكم متجه: 0-320 هرتز ؛ تحكم V / F: 0-3200 هرتز | |
| تردد الناقل | 1-16kHz ؛ يتم ضبط تردد الناقل تلقائيًا بناءً على خصائص الحمل | |
| محلول تردد الدخول | الإعداد الرقمي: 0.01 هرتز ؛ الإعداد التناظري: الحد الأقصى للتردد × 0.025% | |
| عزم تشغيل | نوع G: 0.5Hz / 150٪ (SFVC) ؛ نوع P: 0.5Hz / 100٪ | |
| نطاق السرعة | 1:100 | |
| دقة استقرار السرعة | ± 0.5% | |
| قدرة الحمل الزائد | النوع G: 60s لـ 150% من التيار الاسمي، 3s لـ 180% من التيار الاسمي. النوع P: 60s لـ 120% من التيار الاسمي، 3s لـ 150% من التيار الاسمي. | |
| زيادة عزم الدوران | تعزيز تلقائي ؛ تعزيز مخصص 0.1% - 30.0% | |
| منحنى V/F | منحنى خط V/F؛ منحنى V/F متعدد النقاط؛ منحنى V/F القوة N | |
| فصل V/F | نوعان: الفصل الكامل ؛ نصف الفصل | |
| وضع المنحدر | المنحدر في خط مستقيم ؛ المنحدر في منحنى S ؛ أربع مجموعات من أوقات التسارع / التباطؤ مع النطاق 0.0-6500.0s | |
| الفرامل المباشرة | تردد الكبح المباشر: 0.0 هرتز إلى التردد الأقصى وقت الكبح: 0.0~100.0s قيمة تيار عمل الكبح: 0.0%~100.0% | |
| تحكم JOG | نطاق تردد JOG: 0.00 ~ 50.00Hz وقت تسريع / تباطؤ JOG: 0.0 ~ 6500.0s | |
| السرعات المتعددة المحددة مسبقًا على متن الطائرة | ينفذ ما يصل إلى 16 سرعة عبر وظيفة PLC البسيطة أو مزيج من الحالات النهائية X. | |
| PID على متن الطائرة | إنه يدرك نظام التحكم في الحلقة المغلقة الذي يتم التحكم به بسهولة | |
| تنظيم التوتر التلقائي ((AVR) | يمكنها الحفاظ على فولتاج الخروج الثابت تلقائيًا عندما يتغير فولتاج الشبكة. | |
| التحكم التلقائي في الجهد / التيار الزائد | يتم تقييد التيار والجهد تلقائيًا أثناء عملية التشغيل لتجنب التعثر المتكرر بسبب الإفراط في الجهد / التيار | |
| حد التيار السريع | يساعد على تجنب عادة أكثر من الأخطاء الحالية من محرك AC | |
| حدّة الدوران والتحكم به | يمكن أن تبقي فولتاج الخروج ثابت تلقائيا عندما يتغير فولتاج الشبكة | |
| نموذج المحول | الطاقة المخرجة المسموح بها ((كيلوواط) | التيار الإدخالي المسموح به ((A)) | التيار المعدل للخروج ((A) | مجهزة بمحرك ((كيلوواط) |
| الجهد المدخل:1PH أو 3PH AC 220V ± 15% | ||||
| Z2200-0R4G | 0.4 | 5.4 | 2.5 | 0.4 |
| Z2200-0R75G | 0.75 | 7.2 | 5 | 0.75 |
| Z2200-1R5G | 1.5 | 10 | 7 | 1.5 |
| Z2200-2R2G | 2.2 | 16 | 11 | 2.2 |
| Z2200-3R7G | 3.7 | 23 | 16.5 | 3.7 |
| Z2200-5R5G | 5.5 | 21 | 25 | 5.5 |
| Z2200-7R5G | 7.5 | 31 | 32 | 7.5 |
| الجهد المدخل: 3PH AC 380V ± 15% | ||||
| Z2400-0R75G | 0.75 | 3.8 | 2.5 | 0.75 |
| Z2400-1R5G | 1.5 | 5 | 3.7 | 1.5 |
| Z2400-2R2G | 2.2 | 5.8 | 5 | 2.2 |
| Z2400-3R7G/5R5P | 3.7/55 | 10/15.0 | 9/13 | 3.7/55 |
| Z2400-5R5G | 5.5 | 15 | 13 | 5.5 |
| Z2400-7R5G/11P | 7.5/11 | 20/26 | 17/25 | 7.5/11 |
| Z2400-11G/15P | (أوربا) ، 15/11 | 26/35 | 25/32 | (أوربا) ، 15/11 |
| Z2400-15G/18.5P | 15/18.5 | 35/38 | 32/37 | 15/18.5 |
| Z2400-18.5G/22P | 18.5/22 | 38/46 | 37/45 | 18.5/22 |
| Z2400-22G/30P | 22/30 | 46/62 | 45/60 | 22/30 |
| Z2400-30G/37P | 30/37 | 62/76 | 60/75 | 30/37 |
| Z2400-37G/45P | 37/45 | 76/90 | 75/90 | 37/45 |
| Z2400-45G/55P | 45/55 | 90/105 | 90/110 | 45/55 |
| Z2400-55G | 55 | 105 | 110 | 55 |
| Z2400-75G/90P | 75/90 | 140/160 | 150/176 | 75/90 |
| Z2400-90G/110P | 90/110 | 160/210 | 176/210 | 90/110 |
| Z2400-110G/132P | 110/132 | 210/240 | 210/253 | 110/132 |
| Z2400-132G/160P | 132/160 | 240/290 | 253/300 | 132/160 |
| Z2400-160G/185P | 160/185 | 290/330 | 300/340 | 160/185 |
| Z2400-185G/200P | 185/200 | 330/370 | 340/380 | 185/200 |
| Z2400-200G/220P | 200/220 | 370/410 | 380/420 | 200/220 |
| .... | ||||
تطبيقات عاكس ZONCN
