| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | ZONCN |
| إصدار الشهادات: | KC; CE |
| رقم الموديل: | Z2400-7R5G |
| الوثيقة: | Z2000 series-Wuhu ZONCN.pdf |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
| الأسعار: | netigotable |
| تفاصيل التغليف: | داخل: علبة، خارج: علبة |
| وقت التسليم: | 7-30 يومًا |
| شروط الدفع: | T / T ، باي بال |
| القدرة على العرض: | 100000 جهاز كمبيوتر / شهر |
| النوع: | العاكس VFD | العلامة التجارية: | zoncn الأصل |
|---|---|---|---|
| الجهد: | 220 فولت / 380 فولت / 440 فولت / 480 فولت | نطاق القوة: | 0.4 كيلو واط - 450 كيلو واط |
| الطاقة الاسمية: | 7.5 كيلو واط / 10 حصان | تواصل: | RS485/إيثركات |
| المدخلات التناظرية: | أن يكون | محرك PM: | دعم |
| تمديد لوحة المفاتيح: | متاحة | التطبيق: | المروحة والمضخة والمفاخة وآلة النسيج والحقن والبث ، ضاغط الهواء ، معالجة المياه ، التقطيع ، CNC ، إل |
| إبراز: | مضخات ZONCN VFD عاكس,11kw ZONCN عاكس VFD,7.5kw ZONCN عاكس VFD,11kw ZONCN VFD Inverter,7.5kw ZONCN VFD Inverter |
||

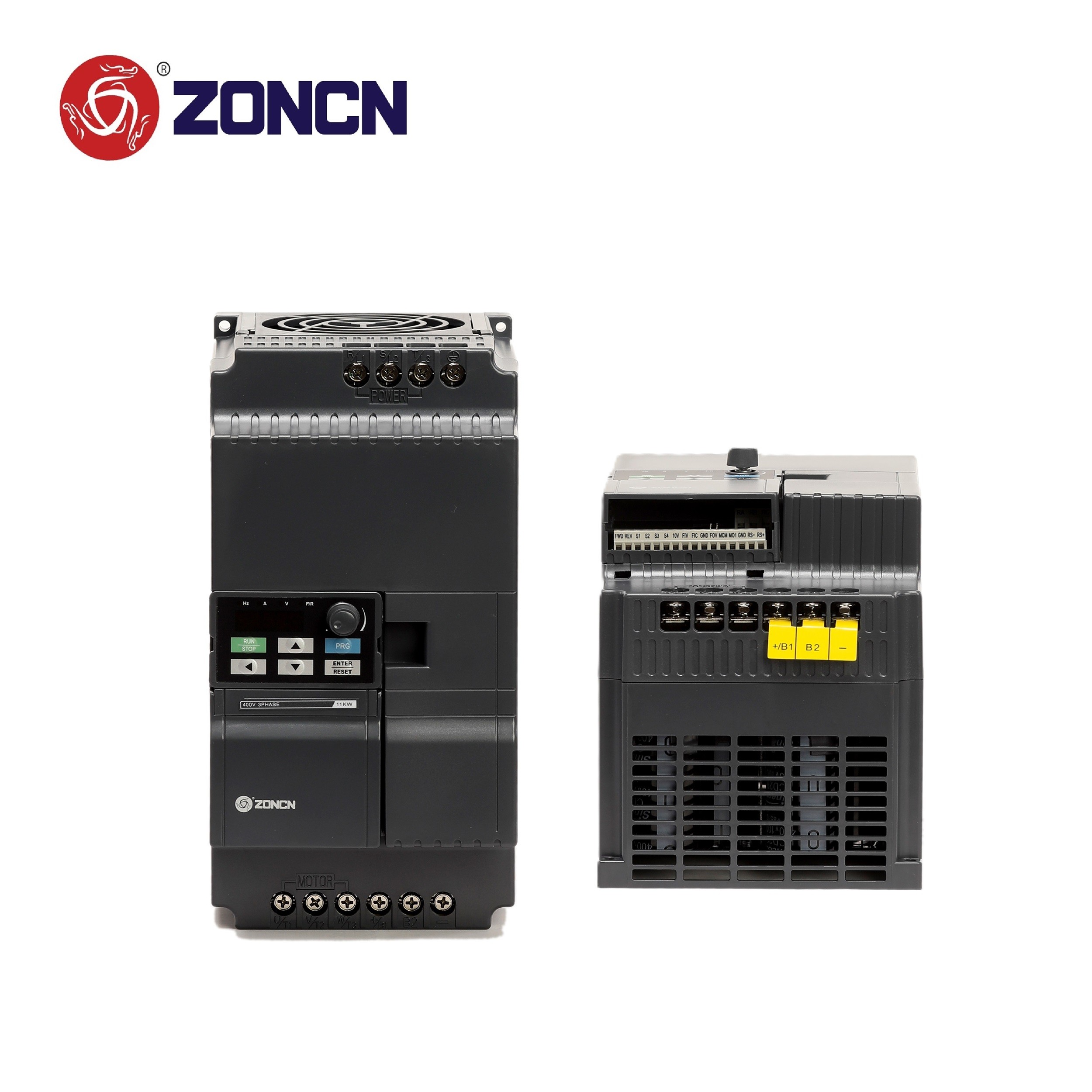

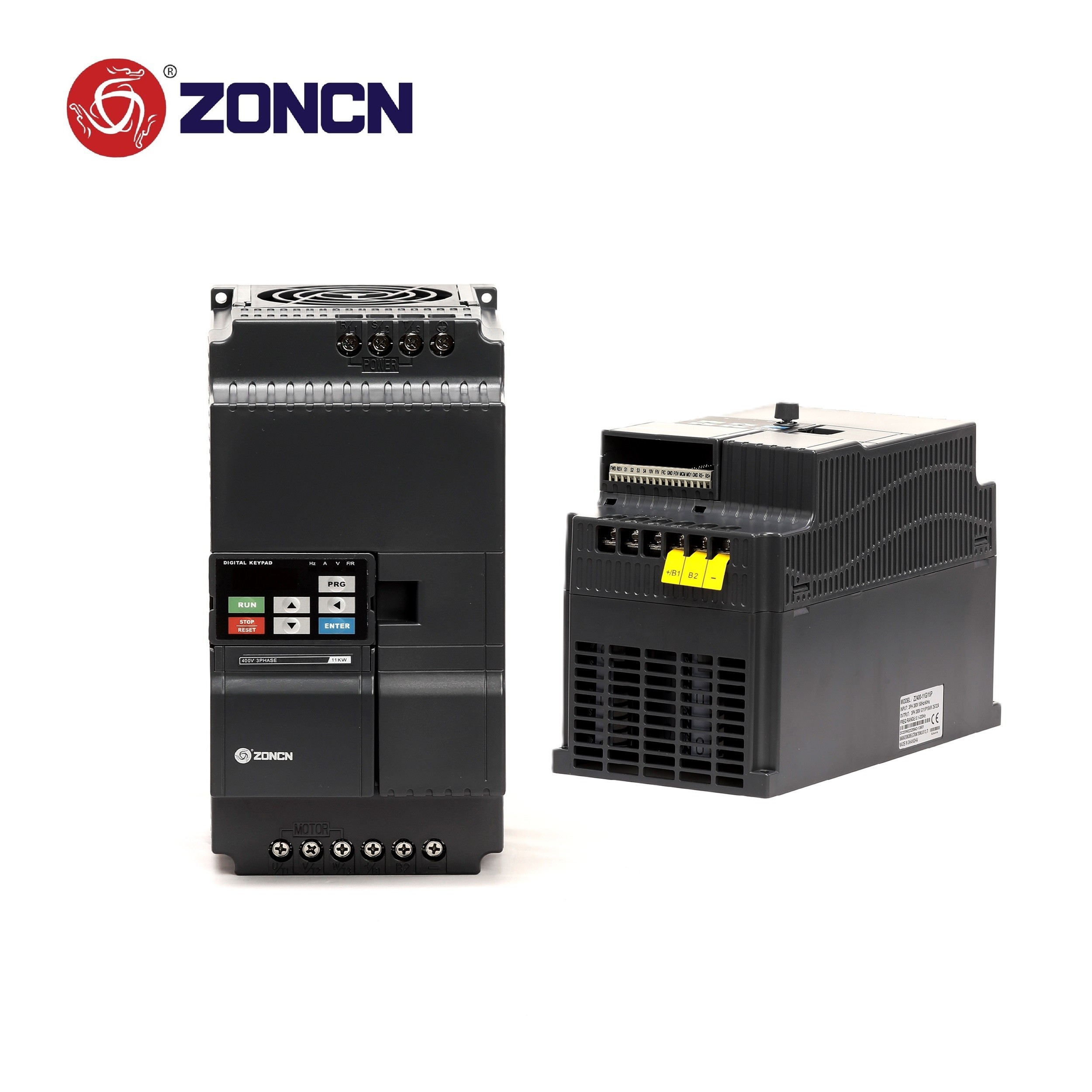

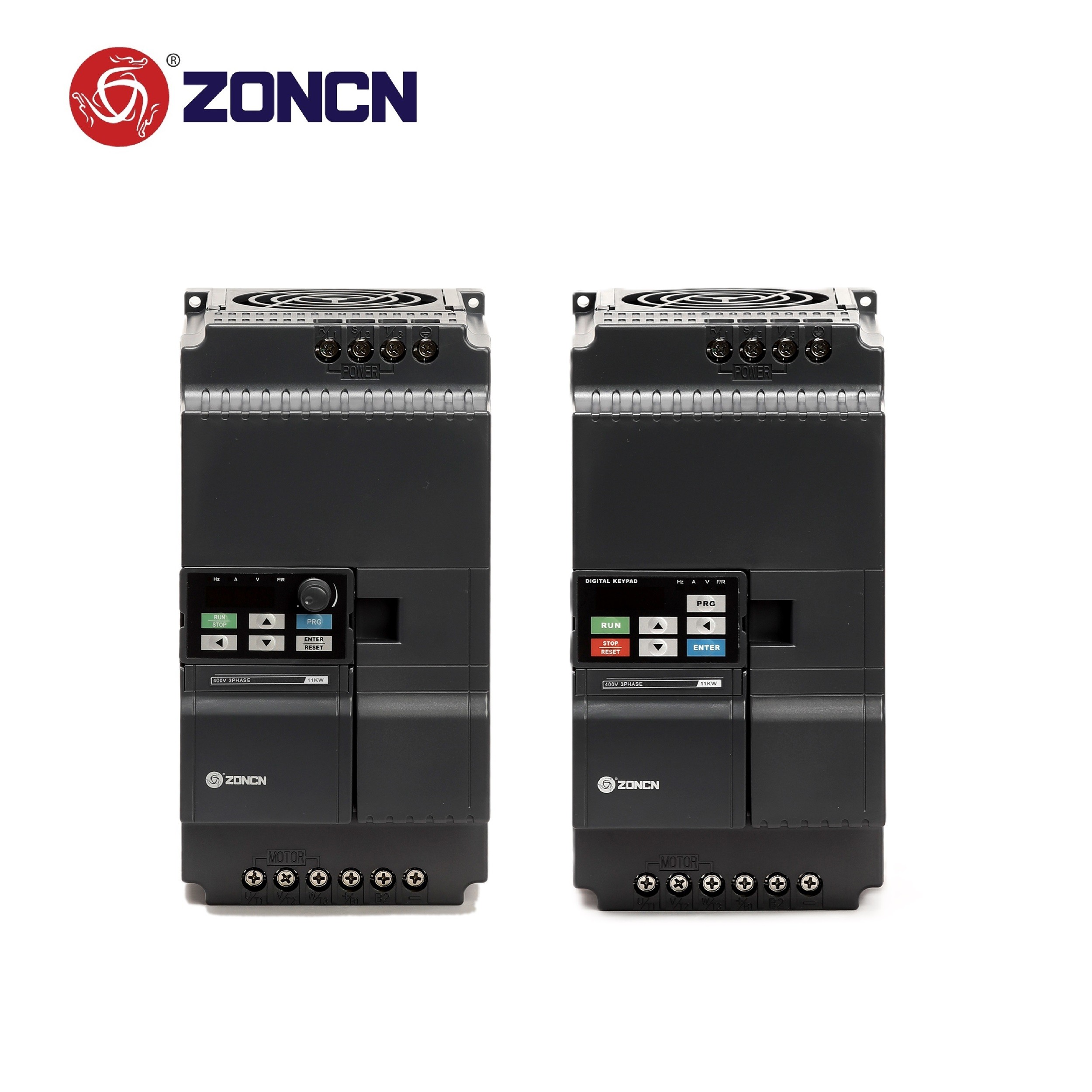

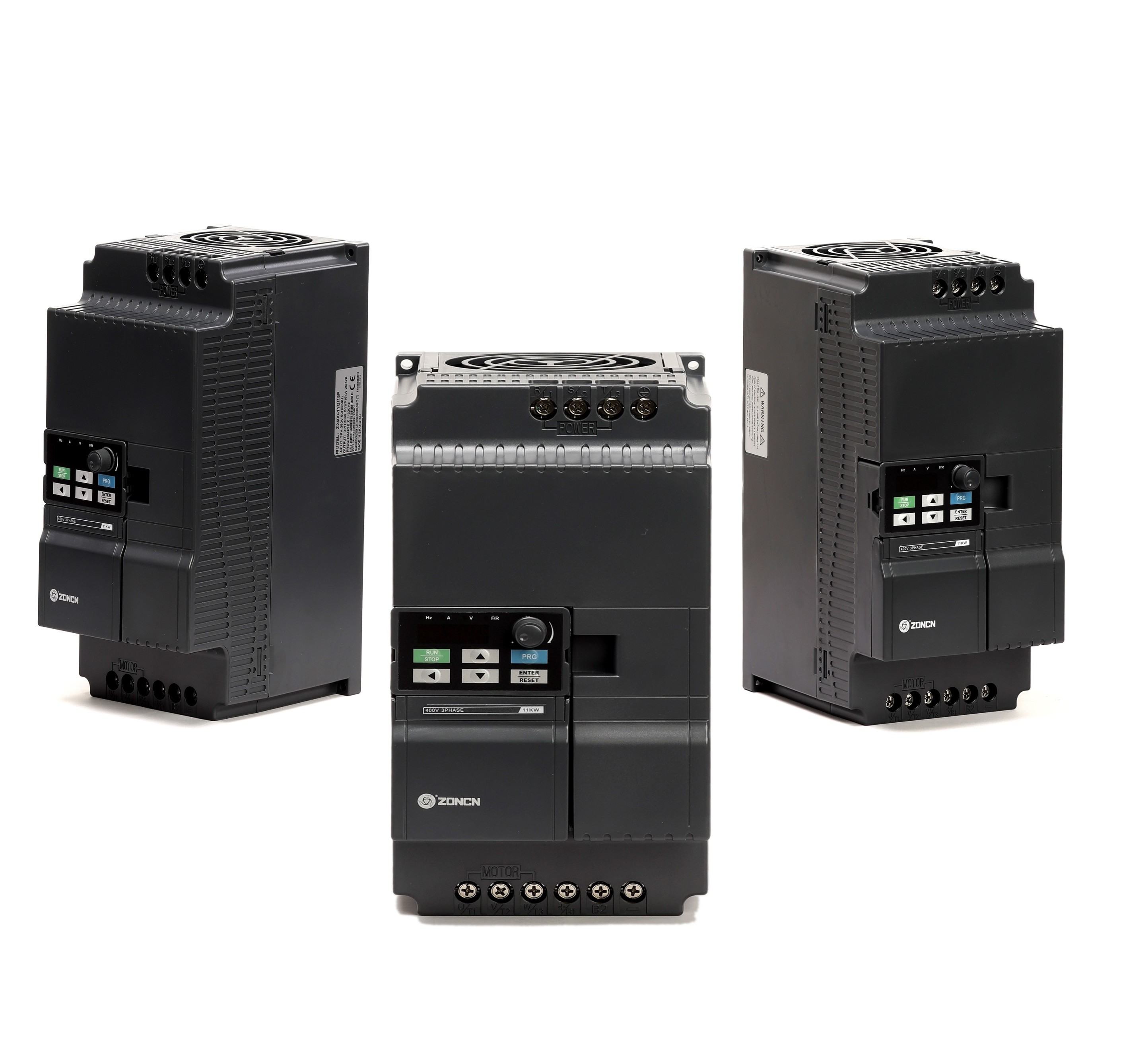

ZONCN VFD عاكس محرك السرعة المتغيرة 7.5kw 11kw RS485 Modbus للمضخات
عاكس التردد من سلسلة ZONCN Z2000 (VFD) هو محول تردد عالمي مناسب لمختلف التطبيقات الصناعية. فيما يلي خصائصه الأساسية وأدائها.
Z2000 عاكس الميزات الرئيسية
1. نطاق تشغيل واسع
Z2000 Inverter يدعم إدخال الجهد من 200 فولت إلى 480 فولت ، مناسبة لبيئات شبكة الطاقة المختلفة.
2القدرة الكبيرة على الإفراط
عاكس Z2000 قادر على 150٪ من سعة الإفراط في الحمل ، مناسبة لبدء العمل الثقيل ومتطلبات الإفراط في الحمل على المدى القصير.
3أوضاع التحكم المتعددة
عاكس Z2000 دعم التحكم في V / F ، التحكم في المتجه ، إلخ ، لتلبية متطلبات الحمل المختلفة.
4.مبنية في وظيفة PID
عاكس Z2000 وحدة تحكم PID متكاملة، مناسبة لتحكم الحلقة المغلقة للضغط، التدفق، الخ.
5واجهات إدخال/إخراج غنية
عاكس Z2000 توفير واجهات إدخال / إخراج رقمية وتناظرية لسهولة الاتصال بالأجهزة الخارجية.
6وظائف حماية متعددة
Z20000 عاكس مجهز بحماية التيار الزائد والجهد الزائد والجهد المنخفض والحرارة الزائدة وغيرها لضمان التشغيل الآمن للمعدات.
7واجهة سهلة الاستخدام
لوحة التشغيل بسيطة وسهلة الاستخدام ، وتدعم وظيفة نسخ المعايير ، وهي مريحة لعمليات التحليل والصيانة.
التطبيق
المروحة ومضخة الماء:تأثير كبير في توفير الطاقة
أجهزة نقل الحزام والمصاعد:مناسبة للخدمات اللوجستية والصناعات التحويلية.
آلات الغذاء والتغليف:تلبية متطلبات التحكم عالية الدقة.
معدات النسيج والطباعة:مناسبة لسيناريوهات استجابة ديناميكية عالية.
مزايا عاكس Z2000
موثوقية عاليةمناسبة للبيئات الصناعية.
توفير الطاقة وكفاءة:تحسين عمل المحرك وتقليل استهلاك الطاقة.
تكوين مرن:قابلة للتكيف مع متطلبات التطبيقات المختلفة
المواصفات الخاصة بمحول Z2000
| البند | عاكس ZONCN Z2000 Series | |
| الوظيفة القياسية | وضع التحكم | التحكم في ناقل التدفق غير المعقول ((SFVC) ؛ التحكم في الجهد/التردد (V/F) |
| الحد الأقصى للتردد | تحكم متجه: 0-320 هرتز ؛ تحكم V / F: 0-3200 هرتز | |
| تردد الناقل | 1-16kHz ؛ يتم ضبط تردد الناقل تلقائيًا بناءً على خصائص الحمل | |
| محلول تردد الدخول | الإعداد الرقمي: 0.01 هرتز ؛ الإعداد التناظري: الحد الأقصى للتردد × 0.025% | |
| عزم تشغيل | نوع G: 0.5Hz / 150٪ (SFVC) ؛ نوع P: 0.5Hz / 100٪ | |
| نطاق السرعة | 1:100 | |
| دقة استقرار السرعة | ± 0.5% | |
| قدرة الحمل الزائد | النوع G: 60s لـ 150% من التيار الاسمي، 3s لـ 180% من التيار الاسمي. النوع P: 60s لـ 120% من التيار الاسمي، 3s لـ 150% من التيار الاسمي. | |
| زيادة عزم الدوران | تعزيز تلقائي ؛ تعزيز مخصص 0.1% - 30.0% | |
| منحنى V/F | منحنى خط V/F؛ منحنى V/F متعدد النقاط؛ منحنى V/F القوة N | |
| فصل V/F | نوعان: الفصل الكامل ؛ نصف الفصل | |
| وضع المنحدر | المنحدر في خط مستقيم ؛ المنحدر في منحنى S ؛ أربع مجموعات من أوقات التسارع / التباطؤ مع النطاق 0.0-6500.0s | |
| الفرامل المباشرة | تردد الكبح المباشر: 0.0 هرتز إلى التردد الأقصى وقت الكبح: 0.0~100.0s قيمة تيار عمل الكبح: 0.0%~100.0% | |
| تحكم JOG | نطاق تردد JOG: 0.00 ~ 50.00Hz وقت تسريع / تباطؤ JOG: 0.0 ~ 6500.0s | |
| السرعات المتعددة المحددة مسبقًا على متن الطائرة | ينفذ ما يصل إلى 16 سرعة عبر وظيفة PLC البسيطة أو مزيج من الحالات النهائية X. | |
| PID على متن الطائرة | إنه يدرك نظام التحكم في الحلقة المغلقة الذي يتم التحكم به بسهولة | |
| تنظيم التوتر التلقائي ((AVR) | يمكنها الحفاظ على فولتاج الخروج الثابت تلقائيًا عندما يتغير فولتاج الشبكة. | |
| التحكم التلقائي في الجهد / التيار الزائد | يتم تقييد التيار والجهد تلقائيًا أثناء عملية التشغيل لتجنب التعثر المتكرر بسبب الإفراط في الجهد / التيار | |
| حد التيار السريع | يساعد على تجنب عادة أكثر من الأخطاء الحالية من محرك AC | |
| حدّة الدوران والتحكم به | يمكن أن تبقي فولتاج الخروج ثابت تلقائيا عندما يتغير فولتاج الشبكة | |
| نموذج المحول | الطاقة المخرجة المسموح بها ((كيلوواط) | التيار الإدخالي المسموح به ((A)) | التيار المعدل للخروج ((A) | مجهزة بمحرك ((كيلوواط) |
| الجهد المدخل:1PH أو 3PH AC 220V ± 15% | ||||
| Z2200-0R4G | 0.4 | 5.4 | 2.5 | 0.4 |
| Z2200-0R75G | 0.75 | 7.2 | 5 | 0.75 |
| Z2200-1R5G | 1.5 | 10 | 7 | 1.5 |
| Z2200-2R2G | 2.2 | 16 | 11 | 2.2 |
| Z2200-3R7G | 3.7 | 23 | 16.5 | 3.7 |
| Z2200-5R5G | 5.5 | 21 | 25 | 5.5 |
| Z2200-7R5G | 7.5 | 31 | 32 | 7.5 |
| الجهد المدخل: 3PH AC 380V ± 15% | ||||
| Z2400-0R75G | 0.75 | 3.8 | 2.5 | 0.75 |
| Z2400-1R5G | 1.5 | 5 | 3.7 | 1.5 |
| Z2400-2R2G | 2.2 | 5.8 | 5 | 2.2 |
| Z2400-3R7G/5R5P | 3.7/55 | 10/15.0 | 9/13 | 3.7/55 |
| Z2400-5R5G | 5.5 | 15 | 13 | 5.5 |
| Z2400-7R5G/11P | 7.5/11 | 20/26 | 17/25 | 7.5/11 |
| Z2400-11G/15P | (أوربا) ، 15/11 | 26/35 | 25/32 | (أوربا) ، 15/11 |
| Z2400-15G/18.5P | 15/18.5 | 35/38 | 32/37 | 15/18.5 |
| Z2400-18.5G/22P | 18.5/22 | 38/46 | 37/45 | 18.5/22 |
| Z2400-22G/30P | 22/30 | 46/62 | 45/60 | 22/30 |
| Z2400-30G/37P | 30/37 | 62/76 | 60/75 | 30/37 |
| Z2400-37G/45P | 37/45 | 76/90 | 75/90 | 37/45 |
| Z2400-45G/55P | 45/55 | 90/105 | 90/110 | 45/55 |
| Z2400-55G | 55 | 105 | 110 | 55 |
| Z2400-75G/90P | 75/90 | 140/160 | 150/176 | 75/90 |
| Z2400-90G/110P | 90/110 | 160/210 | 176/210 | 90/110 |
| Z2400-110G/132P | 110/132 | 210/240 | 210/253 | 110/132 |
| Z2400-132G/160P | 132/160 | 240/290 | 253/300 | 132/160 |
| Z2400-160G/185P | 160/185 | 290/330 | 300/340 | 160/185 |
| Z2400-185G/200P | 185/200 | 330/370 | 340/380 | 185/200 |
| Z2400-200G/220P | 200/220 | 370/410 | 380/420 | 200/220 |
| .... | ||||
