التركيز على إنتاج VFD、Servo ومختلف محركات السيارات
كمية المبيعات السنوية 900000+ وحدة
نطاق الطاقة: 0.4kw ~ 2000kw، نطاق الجهد: 110v ~ 10000v
شبكة توزيع الخدمات تغطي العالم
| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | ZONCN |
| إصدار الشهادات: | KC; CE |
| رقم الموديل: | Z2400-7R5G |
| الوثيقة: | Z2000 series-Wuhu ZONCN.pdf |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
| الأسعار: | netigotable |
| تفاصيل التغليف: | داخل: علبة، خارج: علبة |
| وقت التسليم: | 7-30 يومًا |
| شروط الدفع: | T / T ، باي بال |
| القدرة على العرض: | 100000 جهاز كمبيوتر / شهر |
| النوع: | العاكس VFD | العلامة التجارية: | ZONCN |
|---|---|---|---|
| مسلسل: | Z2000 | نطاق القوة: | 0.4 كيلو واط - 450 كيلو واط |
| تواصل: | مودبوس RS485 | المدخلات التناظرية: | 0-10V / 4-20MA |
| تمديد لوحة المفاتيح: | متاحة | وقت التنفيذ: | في غضون 15 يوما عادة |
| الضمان: | 18 شهرا | شهادة: | المواصفات |
| إبراز: | محرك تردد متغير 380 فولت,محرك تردد متغير 10 حصان,محرك تردد متغير بقوة 15 حصان,10hp Variable Frequency Drive,15hp Variable Frequency Drive |
||

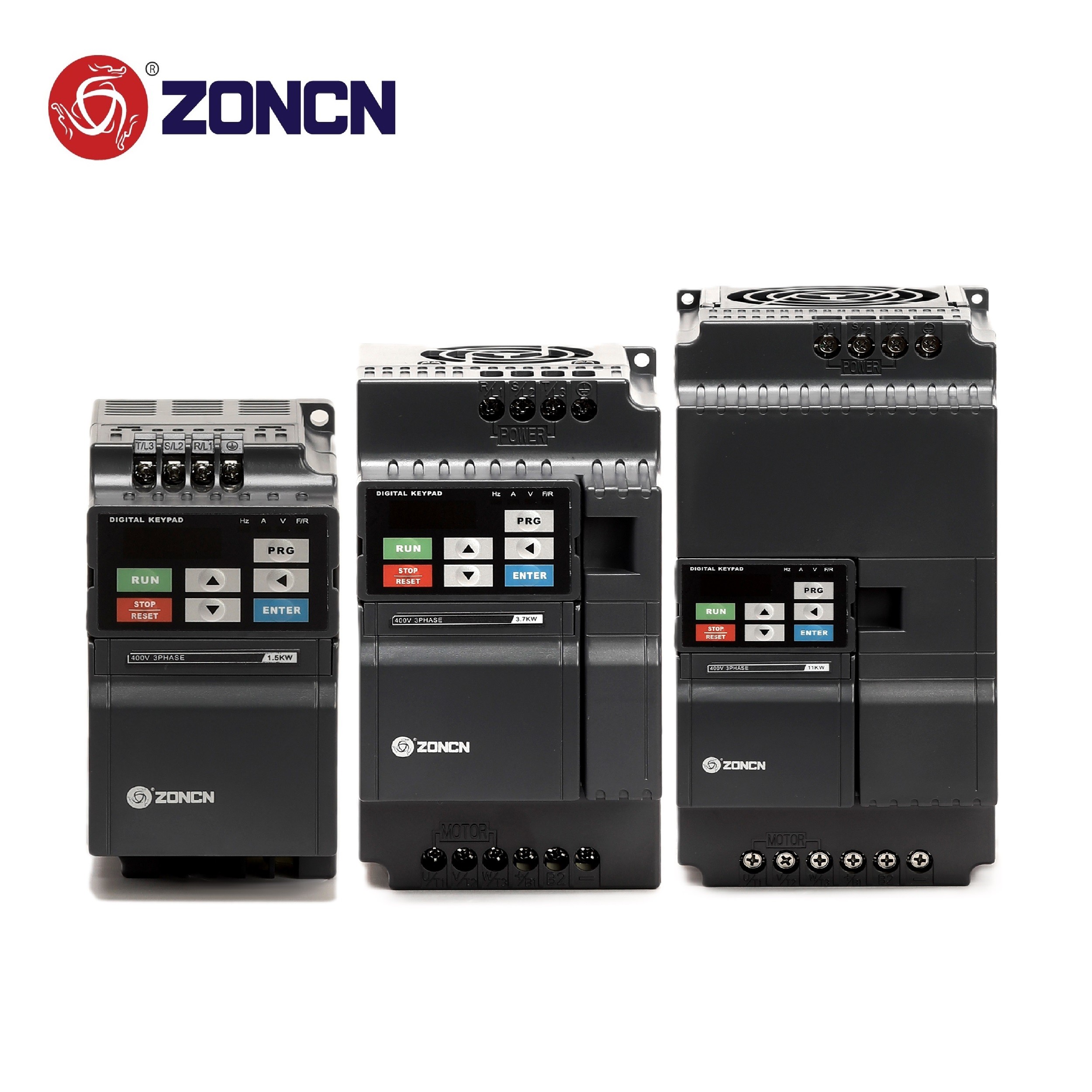

محرك التردد المتغير VFD عاكس 10hp 15hp 380v محول التردد
ZONCN Z2000 VFD هو محرك تردد متغير مصمم للتحكم في محركات التيار المتردد بكفاءة عالية ودقة. في حين أن التفاصيل المحددة قد تختلف اعتمادا على النموذج وإصدار البرنامج الثابت،هنا هي الميزات الرئيسية المرتبطة عادة مع ZONCN Z2000 VFD.
التحكم الدقيق في السرعة: يسمح بتعديل دقيق لسرعة المحرك لتتناسب مع متطلبات التطبيق.
التحكم في عزم الدوران: يوفر مخرج عزم الدوران المستقر للتطبيقات التي تتطلب قوة ثابتة.
التحكم بدون أجهزة استشعار (SVC): يحسن أداء المحرك دون الحاجة إلى مكيف ، مما يوفر عزم دوران أفضل في السرعة المنخفضة وتنظيم السرعة.
تحكم V/F: التحكم الأساسي في الجهد إلى التردد للتطبيقات البسيطة.
وضع توفير الطاقة: يضبط التيار الكهربائي والتردد تلقائيًا لتقليل استهلاك الطاقة تحت الأحمال الخفيفة.
تحسين الطاقة الديناميكية: يقلل من استهلاك الطاقة أثناء التشغيل ، مما يقلل من تكاليف التشغيل.
حماية التيار الزائد: يحمي المحرك والتحرك من التيار الزائد.
حماية من الإفراط في الجهد / الإفراط في الجهد: يحمي من تقلبات الجهد.
حماية من الإفراط في الحرارة: يراقب درجة الحرارة ويغلق المحرك إذا تجاوزت الحدود الآمنة.
حماية الدوائر القصيرة: يمنع الضرر من الأخطاء الكهربائية.
حماية فقدان المراحل: يكتشف و يستجيب للمراحل المفقودة في مصدر الطاقة.
الحماية من الإفراط في تحميل المحرك: يمنع تلف المحرك بسبب الحمل المفرط.
شاشة LCD: توفر معلومات واضحة وسهلة القراءة حول معايير التشغيل والأخطاء والحالة.
برمجة لوحة المفاتيح: يسمح للمستخدمين بتكوين وتعديل الإعدادات مباشرة على القرص.
مدخلات/مخرجات متعددة الوظائف: إدخالات/إخراجات رقمية وتناظرية قابلة للتكوين للتكامل المرن مع أنظمة التحكم.
التحكم في PID: التحكم المدمج في النسبية المتكاملة المشتقة للتطبيقات مثل الضغط أو التدفق أو تنظيم درجة الحرارة.
التشغيل متعدد السرعات: يسمح بتحديد سرعات مسبقة لظروف تشغيل مختلفة.
ضبط تلقائي: يضبط تلقائيًا معايير المحرك لأفضل أداء.
دعم Modbus RTU: يتيح الاتصال مع PLCs وأنظمة SCADA والأجهزة الصناعية الأخرى.
واجهة RS485: تسهل المراقبة والتحكم عن بعد.
المواصفات الخاصة بمحول Z2000
| البند | عاكس ZONCN Z2000 Series | |
| الوظيفة القياسية | وضع التحكم | التحكم في ناقل التدفق غير المعقول ((SFVC) ؛ التحكم في الجهد/التردد (V/F) |
| الحد الأقصى للتردد | تحكم متجه: 0-320 هرتز ؛ تحكم V / F: 0-3200 هرتز | |
| تردد الناقل | 1-16kHz ؛ يتم ضبط تردد الناقل تلقائيًا بناءً على خصائص الحمل | |
| محلول تردد الدخول | الإعداد الرقمي: 0.01 هرتز ؛ الإعداد التناظري: الحد الأقصى للتردد × 0.025% | |
| عزم تشغيل | نوع G: 0.5Hz / 150٪ (SFVC) ؛ نوع P: 0.5Hz / 100٪ | |
| نطاق السرعة | 1:100 | |
| دقة استقرار السرعة | ± 0.5% | |
| قدرة الحمل الزائد | النوع G: 60s لـ 150% من التيار الاسمي، 3s لـ 180% من التيار الاسمي. النوع P: 60s لـ 120% من التيار الاسمي، 3s لـ 150% من التيار الاسمي. | |
| زيادة عزم الدوران | تعزيز تلقائي ؛ تعزيز مخصص 0.1% - 30.0% | |
| منحنى V/F | منحنى خط V/F؛ منحنى V/F متعدد النقاط؛ منحنى V/F القوة N | |
| فصل V/F | نوعان: الفصل الكامل ؛ نصف الفصل | |
| وضع المنحدر | المنحدر في خط مستقيم ؛ المنحدر في منحنى S ؛ أربع مجموعات من أوقات التسارع / التباطؤ مع النطاق 0.0-6500.0s | |
| الفرامل المباشرة | تردد الكبح المباشر: 0.0 هرتز إلى التردد الأقصى وقت الكبح: 0.0~100.0s قيمة تيار عمل الكبح: 0.0%~100.0% | |
| تحكم JOG | نطاق تردد JOG: 0.00 ~ 50.00Hz وقت تسريع / تباطؤ JOG: 0.0 ~ 6500.0s | |
| السرعات المتعددة المحددة مسبقًا على متن الطائرة | ينفذ ما يصل إلى 16 سرعة عبر وظيفة PLC البسيطة أو مزيج من الحالات النهائية X. | |
| PID على متن الطائرة | إنه يدرك نظام التحكم في الحلقة المغلقة الذي يتم التحكم به بسهولة | |
| تنظيم التوتر التلقائي ((AVR) | يمكنها الحفاظ على فولتاج الخروج الثابت تلقائيًا عندما يتغير فولتاج الشبكة. | |
| التحكم التلقائي في الجهد / التيار الزائد | يتم تقييد التيار والجهد تلقائيًا أثناء عملية التشغيل لتجنب التعثر المتكرر بسبب الإفراط في الجهد / التيار | |
| حد التيار السريع | يساعد على تجنب عادة أكثر من الأخطاء الحالية من محرك AC | |
| حدّة الدوران والتحكم به | يمكن أن تبقي فولتاج الخروج ثابت تلقائيا عندما يتغير فولتاج الشبكة | |
| نموذج المحول | الطاقة المخرجة المسموح بها ((كيلوواط) | التيار الإدخالي المسموح به ((A)) | التيار المعدل للخروج ((A) | مجهزة بمحرك ((كيلوواط) |
| الجهد المدخل:1PH أو 3PH AC 220V ± 15% | ||||
| Z2200-0R4G | 0.4 | 5.4 | 2.5 | 0.4 |
| Z2200-0R75G | 0.75 | 7.2 | 5 | 0.75 |
| Z2200-1R5G | 1.5 | 10 | 7 | 1.5 |
| Z2200-2R2G | 2.2 | 16 | 11 | 2.2 |
| Z2200-3R7G | 3.7 | 23 | 16.5 | 3.7 |
| Z2200-5R5G | 5.5 | 21 | 25 | 5.5 |
| Z2200-7R5G | 7.5 | 31 | 32 | 7.5 |
| الجهد المدخل: 3PH AC 380V ± 15% | ||||
| Z2400-0R75G | 0.75 | 3.8 | 2.5 | 0.75 |
| Z2400-1R5G | 1.5 | 5 | 3.7 | 1.5 |
| Z2400-2R2G | 2.2 | 5.8 | 5 | 2.2 |
| Z2400-3R7G/5R5P | 3.7/55 | 10/15.0 | 9/13 | 3.7/55 |
| Z2400-5R5G | 5.5 | 15 | 13 | 5.5 |
| Z2400-7R5G/11P | 7.5/11 | 20/26 | 17/25 | 7.5/11 |
| Z2400-11G/15P | (أوربا) ، 15/11 | 26/35 | 25/32 | (أوربا) ، 15/11 |
| Z2400-15G/18.5P | 15/18.5 | 35/38 | 32/37 | 15/18.5 |
| Z2400-18.5G/22P | 18.5/22 | 38/46 | 37/45 | 18.5/22 |
| Z2400-22G/30P | 22/30 | 46/62 | 45/60 | 22/30 |
| Z2400-30G/37P | 30/37 | 62/76 | 60/75 | 30/37 |
| Z2400-37G/45P | 37/45 | 76/90 | 75/90 | 37/45 |
| Z2400-45G/55P | 45/55 | 90/105 | 90/110 | 45/55 |
| Z2400-55G | 55 | 105 | 110 | 55 |
| Z2400-75G/90P | 75/90 | 140/160 | 150/176 | 75/90 |
| Z2400-90G/110P | 90/110 | 160/210 | 176/210 | 90/110 |
| Z2400-110G/132P | 110/132 | 210/240 | 210/253 | 110/132 |
| Z2400-132G/160P | 132/160 | 240/290 | 253/300 | 132/160 |
| Z2400-160G/185P | 160/185 | 290/330 | 300/340 | 160/185 |
| Z2400-185G/200P | 185/200 | 330/370 | 340/380 | 185/200 |
| Z2400-200G/220P | 200/220 | 370/410 | 380/420 | 200/220 |
| .... | ||||
