التركيز على إنتاج VFD、Servo ومختلف محركات السيارات
كمية المبيعات السنوية 900000+ وحدة
نطاق الطاقة: 0.4kw ~ 2000kw، نطاق الجهد: 110v ~ 10000v
شبكة توزيع الخدمات تغطي العالم
| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | ZONCN |
| إصدار الشهادات: | KC; CE |
| رقم الموديل: | Z5400A0D75K-BF |
| الوثيقة: | Z5000-BF series catalog.pdf |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
| تفاصيل التغليف: | داخل: علبة، خارج: علبة |
| وقت التسليم: | 7-30 يومًا |
| شروط الدفع: | بـ (تـي) ، بـ (بـايـبـال) |
| القدرة على العرض: | 100000 جهاز كمبيوتر / شهر |
| النوع: | محركات الأقراص ذات التردد المتغير | الحماية: | IP65 |
|---|---|---|---|
| تواصل: | RS485 | مرشح EMC: | مدمج |
| نطاق القوة: | 0.75 كيلو واط - 160 كيلو واط | الوظيفة: | ضد للماء |
| Funtion: | ضد الغبار | إنذار إمدادات المياه: | نعم.. |
| المدخلات التناظرية: | 0-10V ، 4-20MA | تصنيع المعدات الأصلية: | نعم.. |
| إبراز: | محرك أقراص متغير التردد 1 حصان,محرك أقراص متغير التردد ذو حماية عالية,محرك أقراص متغير التردد 2 حصان,High Protection Variable Frequency Drive VFD,2hp Variable Frequency Drive VFD |
||

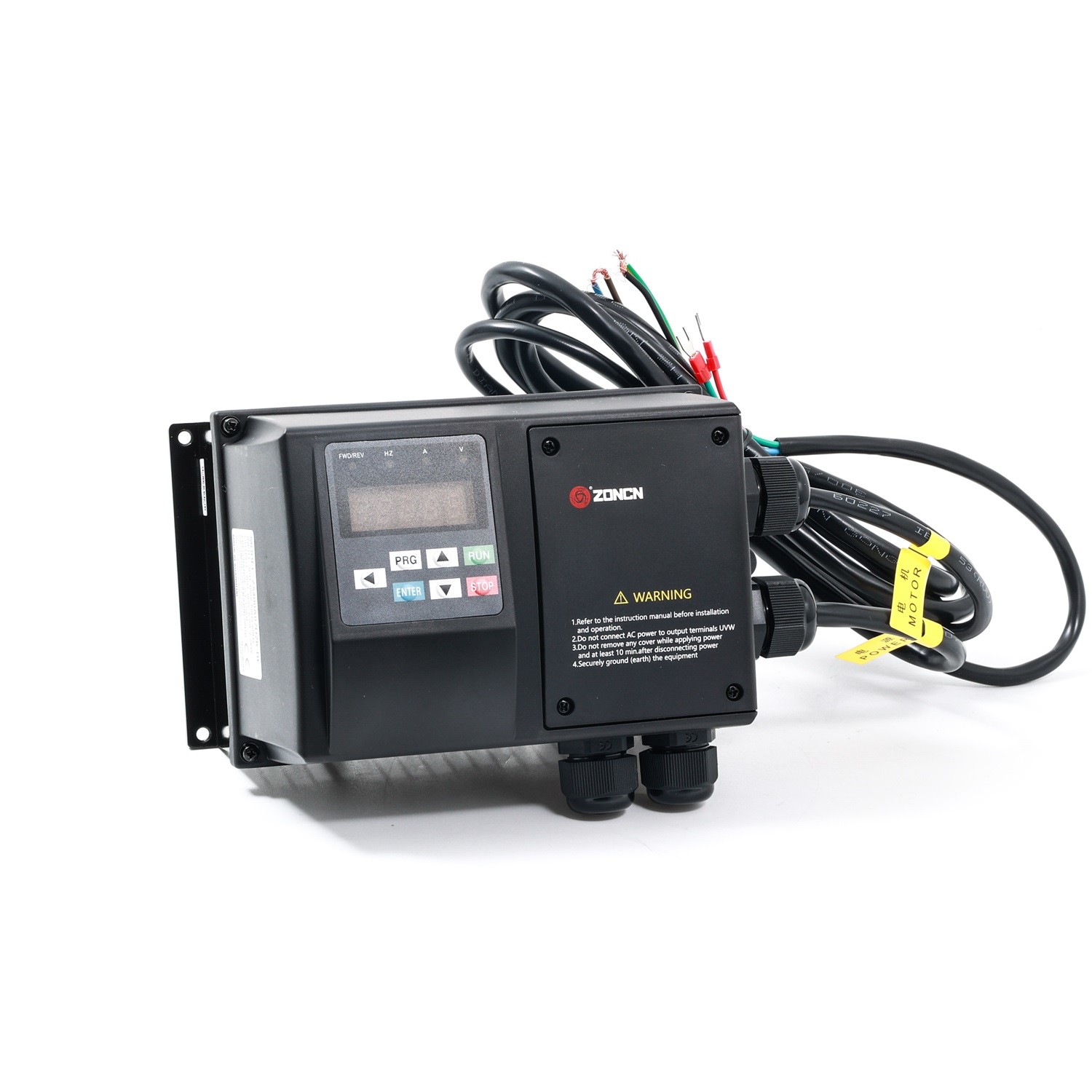

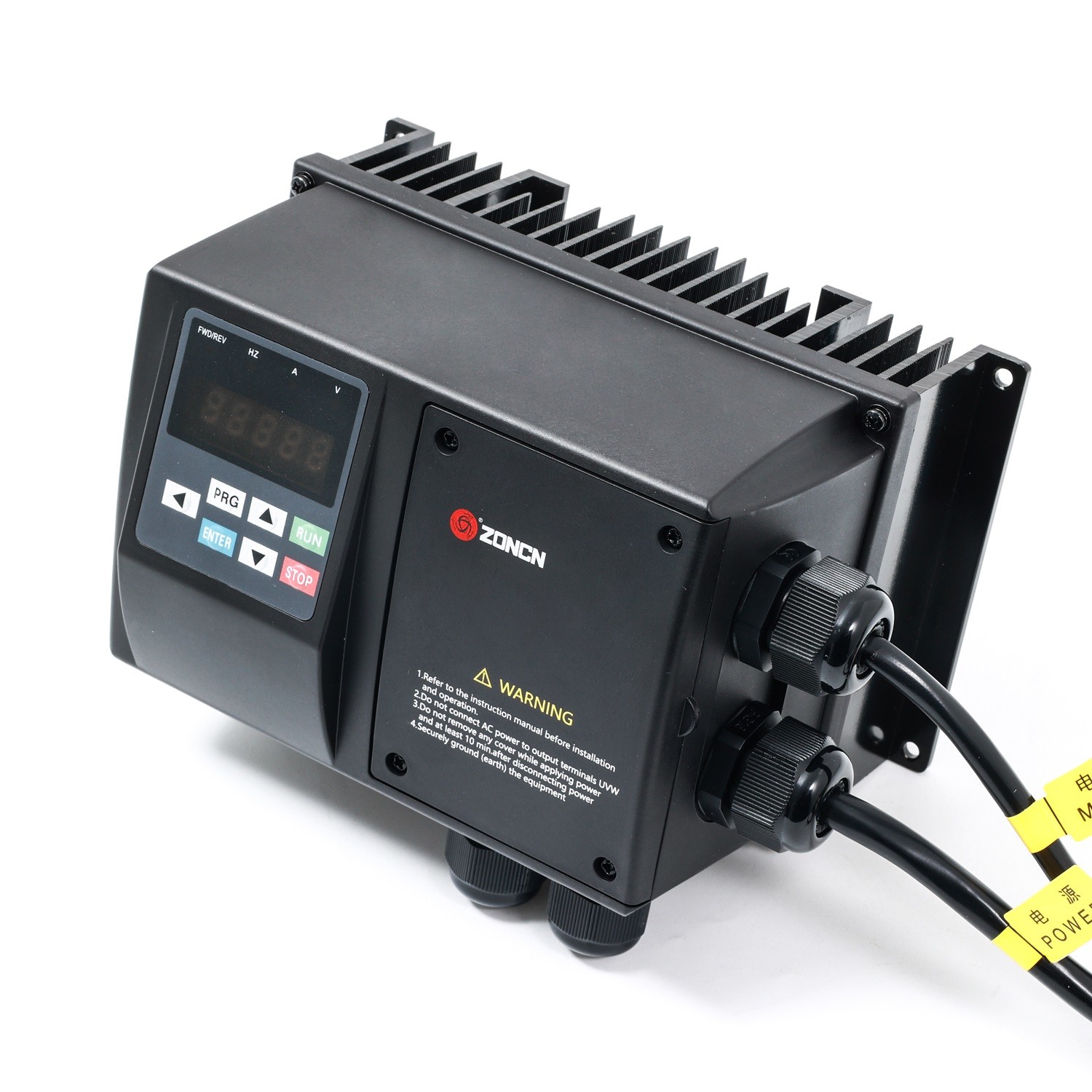

محرك أقراص التردد المتغير VFD عالي الحماية IP65 380 فولت 0.75 كيلو واط 1.5 كيلو واط
الميزات الرئيسية لمحركات الأقراص ذات التردد المتغير (VFDs) من ZONCN
محركات الأقراص ذات التردد المتغير (VFDs) من ZONCN هي محركات صناعية عالية الأداء مصممة من أجلكفاءة الطاقة والموثوقية والأتمتة الذكية. فيما يلي ميزاتها البارزة:
توفير الطاقة
متقدمةتقنية التحكم المتجه تعمل على تحسين سرعة المحرك وفقًا لمتطلبات الحمل، مما يقلل من استهلاك الطاقة بنسبة20%-50% في المضخات والمراوح والضواغط.
أداء قوي
مصممة باستخداممكونات صناعية (مثل وحدات Infineon IGBT)، تدعمسعة زيادة التحميل بنسبة 150% وتشغيلًا مستقرًا في الظروف القاسية (-10 درجة مئوية إلى 50 درجة مئوية).
التكامل الذكي
مدمجالتحكم PID والبرمجة الشبيهة بـ PLC للعمليات الآلية.
يدعمModbus RTU/RS485 و Ethernet الاختياري لاتصال إنترنت الأشياء (IoT).
تصميم سهل الاستخدام
واجهة متعددة اللغات سهلة الاستخدام معالضبط التلقائي للإعداد السريع.
هيكل معياري لسهولة الصيانة.
توافق واسع
يغطي0.4kW–1000kW نطاق الطاقة، متوافق معمحركات غير متزامنة/متزامنة، ومناسب لصناعات مثل التدفئة والتهوية وتكييف الهواء والمنسوجات والمعادن.
السلامة والشهادات
حماية ضد الجهد الزائد والدوائر القصيرة وارتفاع درجة الحرارة، معCE/ شهادات للأسواق العالمية.
تجمع محركات الأقراص ذات التردد المتغير (VFDs) من ZONCN بينفعالية التكلفة والتكنولوجيا المتطورة، مما يجعلها بديلاً تنافسيًا للعلامات التجارية العالمية.
| العنصر | Z5000-BF | |
| الإدخال | الجهد المقنن، التردد | 1PH/3PH AC 220V 50/60Hz; 3PH AC 380V 50/60 Hz |
| نطاق الجهد | 220V: 170~240V; 380V: 330V～440V | |
| الإخراج | نطاق الجهد | 220V: 0~220V ; 380 V: 0～380 V |
| نطاق التردد | 0.10～400.0 Hz | |
| طريقة التحكم | تحكم V/F، تحكم متجه الفضاء | |
| الإشارة | حالة التشغيل/تعريف الإنذار، التوجيه التفاعلي؛ على سبيل المثال، ضبط التردد، تردد الإخراج/التيار، سرعة الدوران، الخطأ وما إلى ذلك. | |
| مواصفات التحكم | نطاق تردد الإخراج | 0.10～400.00 Hz. |
| دقة ضبط التردد | الإدخال الرقمي: 0.01 هرتز. | |
| الإدخال التناظري: 0.1% من أقصى تردد للإخراج | ||
| دقة تردد الإخراج | 0.01 هرتز. | |
| التحكم V/F | ضبط منحنى V/F لتلبية متطلبات الأحمال المختلفة | |
| التحكم في عزم الدوران | زيادة تلقائية: زيادة عزم الدوران تلقائيًا حسب حالة التحميل؛ زيادة يدوية: تمكين ضبط 0.0~20% من زيادة عزم الدوران | |
| طرف إدخال متعدد الوظائف | 4 أطراف إدخال متعددة الوظائف، لتحقيق وظائف بما في ذلك التحكم في السرعة في 15 قسمًا، وتشغيل البرنامج، ومفتاح سرعة التسارع/التباطؤ في 4 أقسام، ووظيفة UP/DOWN والتوقف في حالات الطوارئ ووظائف أخرى | |
| طرف إخراج متعدد الوظائف | 1 طرف إخراج متعدد الوظائف لعرض التشغيل، والسرعة الصفرية، والعداد، والظروف الخارجية غير الطبيعية، وتشغيل البرنامج وغيرها من المعلومات والتحذيرات | |
| إعداد وقت التسارع/التباطؤ | يمكن ضبط وقت التسارع/التباطؤ من 0 إلى 999.9 ثانية بشكل فردي | |
| وظائف أخرى | التحكم PID | تحكم PID مدمج |
| RS485 | وظيفة اتصال RS485 القياسية (MODBUS) | |
| ضبط التردد | الإدخال التناظري 0～10V، 0～20мА، يمكن تحديده؛ الإدخال الرقمي: الإدخال باستخدام قرص الإعداد الخاص بلوحة التشغيل أو RS 485 أو UP/DOWN | |
| متعدد السرعات | 4 أطراف إدخال متعددة الوظائف، يمكن ضبط سرعة 15 قسمًا | |
| تنظيم الجهد التلقائي | يمكن تحديد وظيفة تنظيم الجهد التلقائي | |
| العداد | مجموعتان من العدادات المدمجة | |
| وظيفة الحماية | زيادة التحميل | 150%، 60 ثانية (عزم دوران ثابت)؛ 120%، 60 ثانية (عزم دوران متغير) |
| الجهد الزائد | يمكن ضبط حماية الجهد الزائد | |
| الجهد المنخفض | يمكن ضبط حماية الجهد المنخفض | |
| حمايات أخرى | دائرة قصر الإخراج، التيار الزائد، وقفل المعلمات وما إلى ذلك. | |
| البيئة | درجة الحرارة المحيطة | –10℃~40℃(غير متجمدة) |
| الرطوبة المحيطة | بحد أقصى 95% (غير متكثفة) | |
| الارتفاع | أقل من 1000м. | |
| الاهتزاز | بحد أقصى 0.5 جرام | |

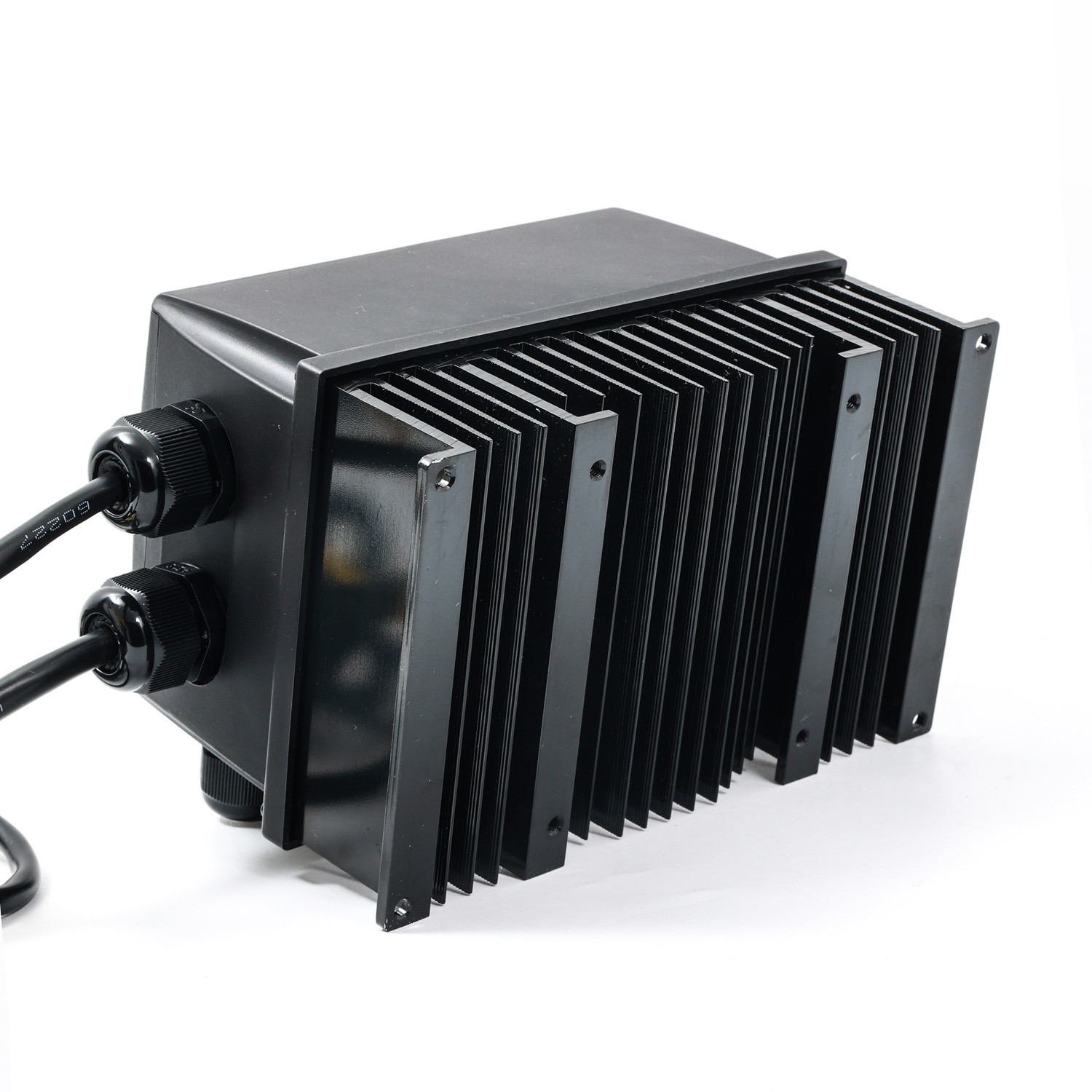

| الهيكل | وضع التبريد | أقل من 3.7 كيلو واط لا يوجد مروحة؛ أعلى من 5.5 كيلو واط تبريد بالهواء القسري |
| هيكل الحماية | أقل من 3.7 كيلو واط IP 65، 3.7 كيلو واط وما فوق IP54 | |
| الموديل | جهد الإدخال | الطاقة المقدرة للإخراج (KW) | التيار المقنن للإدخال (A) | التيار المقنن للإخراج (A) | قدرة المحرك (kW) |
| Z5200A00D7K-BF | 1PH AC220V ±15% | 0.75 | 7.2 | 5 | 0.75 |
| Z5200A01D5K-BF | 1.5 | 10 | 7 | 1.5 | |
| Z5200A02D2K-BF | 2.2 | 16 | 11 | 2.2 | |
| Z5400A0D75K-BF | 3PH AC380V ±15% | 0.75 | 3.8 | 2.5 | 0.75 |
| Z5400A1D5K-BF | 1.5 | 5 | 3.7 | 1.5 | |
| Z5400A02D2K-BF | 2.2 | 5.8 | 5 | 2.2 | |
| Z5400A03D7K-BF | 3.7 | 10 | 9 | 3.7 | |
| Z5400A05D5K-BF | 5.5 | 15 | 13 | 5.5 | |
| Z5400A07D5K-BF | 7.5 | 20 | 17 | 7.5 | |
| Z5400A0011K-BF | 11 | 26 | 25 | 11 | |
| Z5400A0015K-BF | 15 | 35 | 32 | 15 | |
| Z5400A0018K-BF | 18.5 | 38 | 37 | 18.5 | |
| Z5400A0022K-BF | 22 | 46 | 45 | 22 | |
| Z5400A0030K-BF | 30 | 62 | 60 | 30 | |
| Z5400A0037K-BF | 37 | 76 | 75 | 37 | |
| … | … | … | … | … | |
| Z5400A00160K-BF | 160 | 160 |
