التركيز على إنتاج VFD、Servo ومختلف محركات السيارات
كمية المبيعات السنوية 900000+ وحدة
نطاق الطاقة: 0.4kw ~ 2000kw، نطاق الجهد: 110v ~ 10000v
شبكة توزيع الخدمات تغطي العالم
| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | ZONCN |
| إصدار الشهادات: | CE,EMC,LVD |
| رقم الموديل: | Z5200A1D75K-BF |
| الحد الأدنى لكمية: | 1 وحدة |
| الأسعار: | To be negotiable |
| تفاصيل التغليف: | الداخل: صندوق، الجانب الخارجي: كرتون |
| وقت التسليم: | خلال 15 يوماً |
| شروط الدفع: | T/T |
| القدرة على العرض: | 10000 شهر |
| اسم المنتج: | العاكس VFD | النوع: | متغير التردد العاكس |
|---|---|---|---|
| مسلسل: | H5000 (Z5000) | مستوى الحماية: | IP54 |
| ضد للماء: | نعم.. | المدخلات: | 380 فولت |
| القوة: | 11 كيلوواط | مرشح EMC: | مدمج |
| تواصل: | RS485 | التطبيق: | يمكن استخدامها في بيئة عالية التلوث |
| إبراز: | عاكس IP65 IP54,عاكس 380 فولت VFD,عاكس VFD 11kw,380v VFD Inverter,11kw VFD Inverter |
||

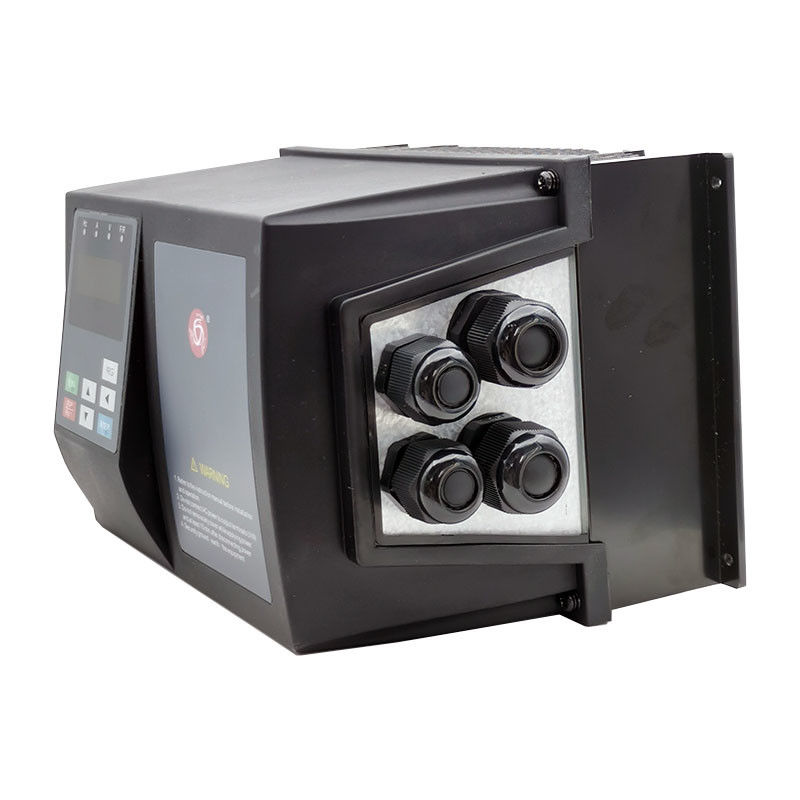

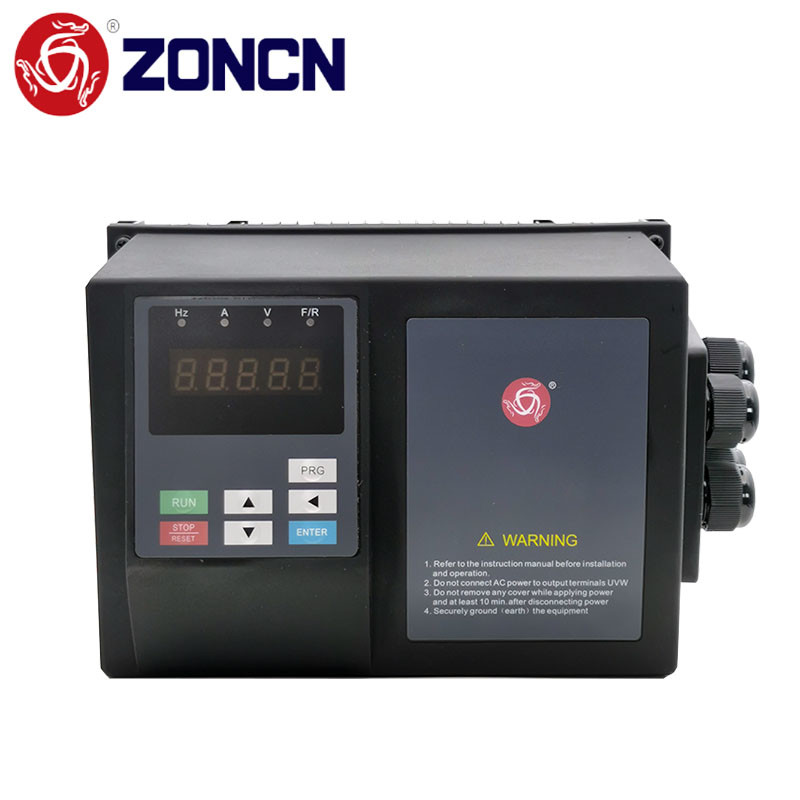

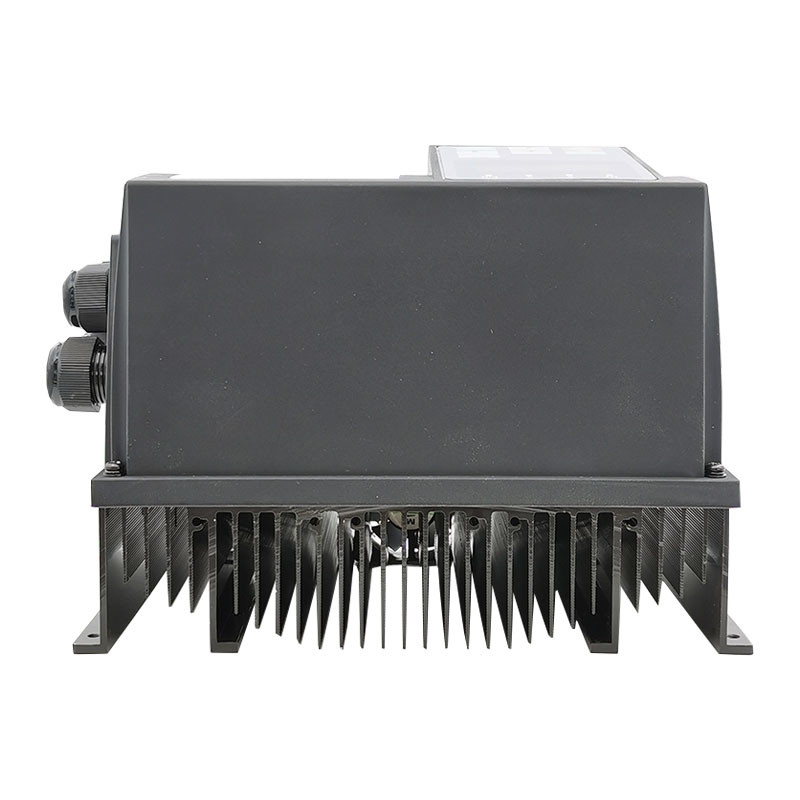

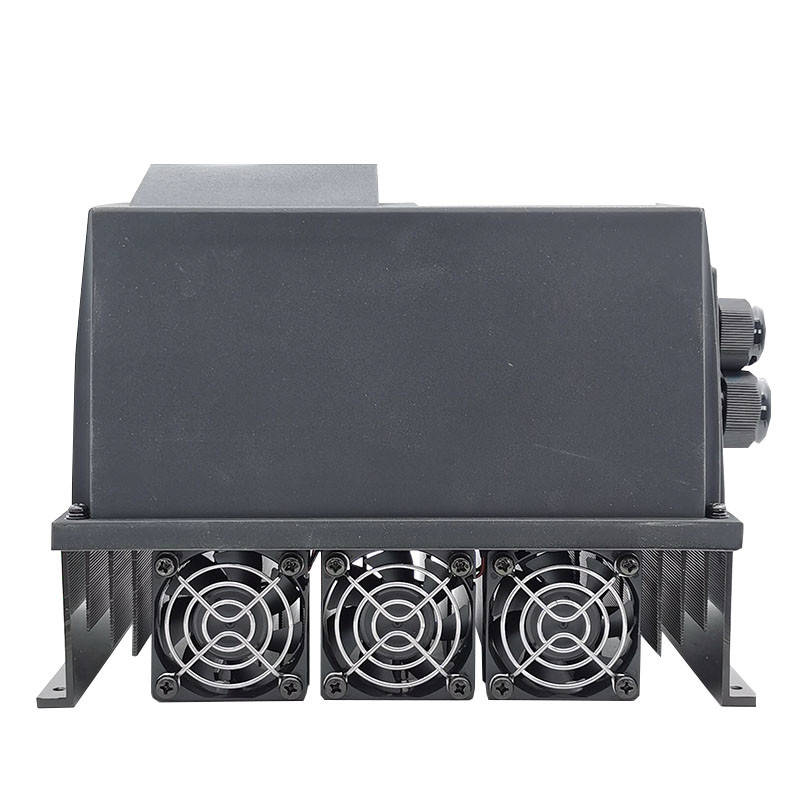

IP65 IP54 عاكس 220v 380v VFD محرك التردد المتغير 11kw لمضخات المروحة والمحركات
محول تردد ZONCN عالية الحماية هو محول تردد عالي الأداء صممته شركة ZONCN لتطبيقات بيئة قاسية. فيما يلي مقدمته التفصيلية:
الخصائص الوظيفية
وظيفة إيقاف الخروج من الماء:
عندما لا يتم اكتشاف أي ماء في نظام إمدادات المياه، فإن محول التردد سيتوقف تلقائيًا عن العمل لحماية مضخة المياه والمعدات الأخرى من الأضرار الناجمة عن العمل الخالي من الماء.
وظيفة المؤقت:
يمكن للمستخدمين تعيين أوقات البدء والتوقف وفقًا لاحتياجاتهم ، مما يسمح بالتحكم في الوقت المناسب للجهاز ويسهل الإدارة الآلية.
وظيفة مضادة للتجمد:
مراقبة درجة الحرارة المحيطة في الوقت الحقيقي من خلال أجهزة استشعار درجة الحرارة الداخليةسيتم تشغيل جهاز التدفئة تلقائيًا أو سيتم اتخاذ تدابير مضادة للتجمد الأخرى لمنع تلف المعدات بسبب درجة الحرارة المنخفضة.
وظيفة مضخة استبدال الخطأ:
عندما تفشل مضخة المياه الجارية ، سيتم تغيير محول التردد تلقائيًا إلى مضخة المياه الاحتياطية ، مما يضمن التشغيل الطبيعي للنظام ويحسن من موثوقيته واستقراره.
وظيفة إنذار خالية من الماء:
عندما يتم الكشف عن حالة خالية من الماء، بالإضافة إلى إيقاف التشغيل التلقائي، سيتم إصدار إشارة إنذار لتذكير المستخدم بالتعامل معها في الوقت المناسب.مثل إخطار الموظفين المعنيين من خلال الإنذارات الصوتية والضوئية أو الاتصالات عن بعد.
مستوى حماية عال:
مع مستوى حماية IP65 ، يمكن أن يمنع بشكل فعال دخول الغبار ورش الماء ، ويمكن أن يعمل بشكل مستقر في بيئات قاسية مثل الرطوبة والغبار.
| البند | عاكس VFD من سلسلة Z5000-BF | |
| الوظائف القياسية | وضع التحكم | التحكم في ناقل التدفق بدون أجهزة استشعار (SFVC) |
| التحكم في الجهد/التردد (V/F) | ||
| الحد الأقصى للتردد | التحكم في المتجه: 0-320 هرتز | |
| التحكم في V / F: 0 ≈ 3200Hz | ||
| تردد الناقل | 1 كيه هرتز 16 كيه هرتز | |
| يمكن ضبط تردد الناقل تلقائيًا بناءً على خصائص الحمل. | ||
| دقة تردد الإدخال | الإعداد الرقمي: 0.01 هرتز | |
| الإعداد التناظري: الحد الأقصى للتردد × 0.025% | ||
| عزم تشغيل | النوع G: 0.5 هرتز / 150٪ (SFVC) | |
| نوع P: 0.5 هرتز/100٪ | ||
| نطاق السرعة | 100 (SFVC) | |
| دقة استقرار السرعة | ± 0.5% (SFVC) | |
| قدرة الحمل الزائد | نوع G: 60s لـ 150٪ من التيار الاسمي ، 3s لـ 180٪ من التيار الاسمي. | |
| نوع P: 60s لـ 120% من التيار الاسمي، 3s لـ 150% من التيار الاسمي | ||
| زيادة عزم الدوران | دعم ثابت | |
| زيادة مخصصة 0.1% ∙ 30.0% | ||
| منحنى V/F | منحنى V/F على الخط المستقيم | |
| منحنى V/F متعدد النقاط | ||
| منحنى N-power V/F (1.2 قوة، 1.4 قوة، 1.6 قوة، 1.8 قوة، مربع) | ||
| فصل V/F | نوعان: الفصل الكامل ؛ نصف الفصل | |
| وضع المنحدر | المنحدر في خط مستقيم | |
| رصيف المنحنى S | ||
| أربع مجموعات من أوقات التسارع / التباطؤ مع نطاق 0.0?? 6500.0s | ||
| الفرامل المباشرة | تردد الكبح المباشر: 0.00 هرتز إلى الحد الأقصى للتردد؛ وقت الكبح: 0.0-36.0s؛ | |
| القيمة الحالية للعمل على الكبح: 0.0% ٪100.0 | ||
| تحكم JOG | نطاق تردد JOG: 0.00~50.00 هرتز | |
| وقت التسارع / التباطؤ JOG: 0.0~6500.0s | ||
| على متن سرعات محددة مسبقا | أنها تنفذ ما يصل إلى 16 سرعة عن طريق وظيفة PLC بسيطة أو عن طريق مدخل ((X)) الحالات النهائية | |
| PID على متن الطائرة | إنه يدرك نظام التحكم في الحلقة المغلقة الذي يتم التحكم به بسهولة. | |
| الجهد التلقائي | يمكنها الحفاظ على فولتاج الخروج الثابت تلقائيًا عندما يتغير فولتاج الشبكة. | |
| القانون (AVR) | ||
| الجهد المفرط | يتم تقييد التيار والجهد تلقائيًا أثناء عملية التشغيل لتجنب التعثر المتكرر بسبب زيادة الجهد / الزائد. | |
| إيقاف التيار الزائد | ||
| التحكم | ||
| حدّة عزم الدوران ومراقبة عزم الدوران | يمكن أن يحد من عزم الدوران تلقائيًا ويمنع التشويش المتكرر خلال عملية التشغيل. | |
| توقف فوري لا يتوقف | تعوض طاقة ردود الفعل عن الحمل انخفاض الجهد بحيث يمكن أن يستمر محرك التيار المتردد في التشغيل لفترة قصيرة. | |
| حد التيار السريع | يساعد على تجنب الإصابة بالفشل المتكرر في محرك التيار المتردد. | |
| أداء عالي | يتم تنفيذ التحكم في المحرك غير المتزامن من خلال تقنية التحكم في ناقل التيار عالية الأداء. | |
| تحكم التوقيت | المدى الزمني: 0.06500.0 دقيقة | |
| طرق الاتصال | RS485 | |
| تشغيل قناة الأوامر | يعطى من قبل لوحة، محطات التحكم، | |
| منفذ الاتصالات المتسلسلة، يمكن تبديلها بطرق عديدة | ||
| مصدر التردد | عشرة أنواع من مصادر الترددات، | |
| الجهد الرقمي التناظري، التيار التناظري، نبض، منفذ سلسلة. يمكن تبديلها بطرق عديدة | ||
| مصدر تردد مساعد | عشرة أنواع من مصادر التردد، يعطى بواسطة الجهد التناظري الرقمي، التيار التناظري، النبض، الميناء التسلسلي. | |
| المدخلات والمخرجات | محطات الدخول | 6 محطات دخول رقمية ، واحدة منها تدعم إدخال نبضات عالية السرعة تصل إلى 100 كيلو هرتز. |
| 2 محطة مدخلات تناظرية، واحدة منها تدعم فقط مدخلات الجهد من 0-10 فولت والآخر يدعم مدخلات الجهد من 0-10 فولت ومدخلات التيار من 420 مآ. | ||
| محطة الخروج | 1 محطة خروج رقمية | |
| 1 محطة إخراج رلاي (RA.RB.RC) | ||
| 1 محطة خروجيات تناظرية: التي تدعم خروجيات التيار 020 mA أو خروجيات الجهد 010 فولت | ||
| مصدر التردد | الإعداد الرقمي، وإعداد الجهد التناظري، وإعداد التيار التناظري، وإعداد النبض وإعداد منفذ الاتصال المتسلسل. | |
| شاشة LED | إنه يعرض المعلمات | |
| قفل المفتاح واختيار الوظيفة | يمكن أن تقفل المفاتيح جزئياً أو بالكامل وتحديد نطاق وظيفة بعض المفاتيح لمنع عطل. | |
| وضع الحماية | كشف الدائرة القصيرة للمحرك عند تشغيل، حماية فقدان المرحلة الخارجة، حماية التيار الزائد، حماية التوتر الزائد، حماية تحت التوتر، حماية الإفراط في الحرارة وحماية الإفراط في الحمل. | |
| نموذج VFD | الجهد المدخل | الطاقة الإخراجية المسجلة (كيلوواط) | التيار الإدخالي المسموح به (A) | التيار المعدل للخروج (A) | قوة المحرك (كيلوواط) |
| Z5200A00D7K-BF | 1PH AC220V ± 15% | 0.75 | 7.2 | 5 | 0.75 |
| Z5200A01D5K-BF | 1.5 | 10 | 7 | 1.5 | |
| Z5200A02D2K-BF | 2.2 | 16 | 11 | 2.2 | |
| Z5400A0D75K-BF | 3PH AC380V ± 15% | 0.75 | 3.8 | 2.5 | 0.75 |
| Z5400A1D5K-BF | 1.5 | 5 | 3.7 | 1.5 | |
| Z5400A02D2K-BF | 2.2 | 5.8 | 5 | 2.2 | |
| Z5400A03D7K-BF | 3.7 | 10 | 9 | 3.7 | |
| Z5400A05D5K-BF | 5.5 | 15 | 13 | 5.5 | |
| Z5400A07D5K-BF | 7.5 | 20 | 17 | 7.5 | |
| Z5400A0011K-BF | 11 | 26 | 25 | 11 | |
| Z5400A0015K-BF | 15 | 35 | 32 | 15 | |
| Z5400A0018K-BF | 18.5 | 38 | 37 | 18.5 | |
| Z5400A0022K-BF | 22 | 46 | 45 | 22 | |
| Z5400A0030K-BF | 30 | 62 | 60 | 30 | |
| Z5400A0037K-BF | 37 | 76 | 75 | 37 | |
| .... | .... | .... | .... | .... | |
| Z5400A00160K-BF | 160 | 160 |
