| مكان المنشأ: | شنغهاي، الصين |
|---|---|
| اسم العلامة التجارية: | ZONCN |
| إصدار الشهادات: | CE |
| رقم الموديل: | Z5400A01D5K-BF |
| الحد الأدنى لكمية: | وحدة 1 |
| تفاصيل التغليف: | عبوات الكرتون |
| وقت التسليم: | 7-30 يوم عمل |
| شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 100000 وحدة شهرياً |
| النموذج: | Z5400A01D5K-BF | الجهد: | 380 فولت |
|---|---|---|---|
| التطبيق: | التحكم في سرعة محرك المضخة | المدخلات: | 3 مراحل 50/60 هرتز |
| الناتج: | 3 مراحل 0-320 هرتز | مرشح EMC: | نعم.. |
| الضمان: | 18 شهرا | العلامة التجارية: | ZONCN |
| إبراز: | IP65 محركات AC Vfd المقاومة للماء,محركات Vfd AC Z5400A01D5K-BF,الفصل الثالث,Ac Vfd Drives Z5400A01D5K-BF,ac tech vfd 3 Phase |
||

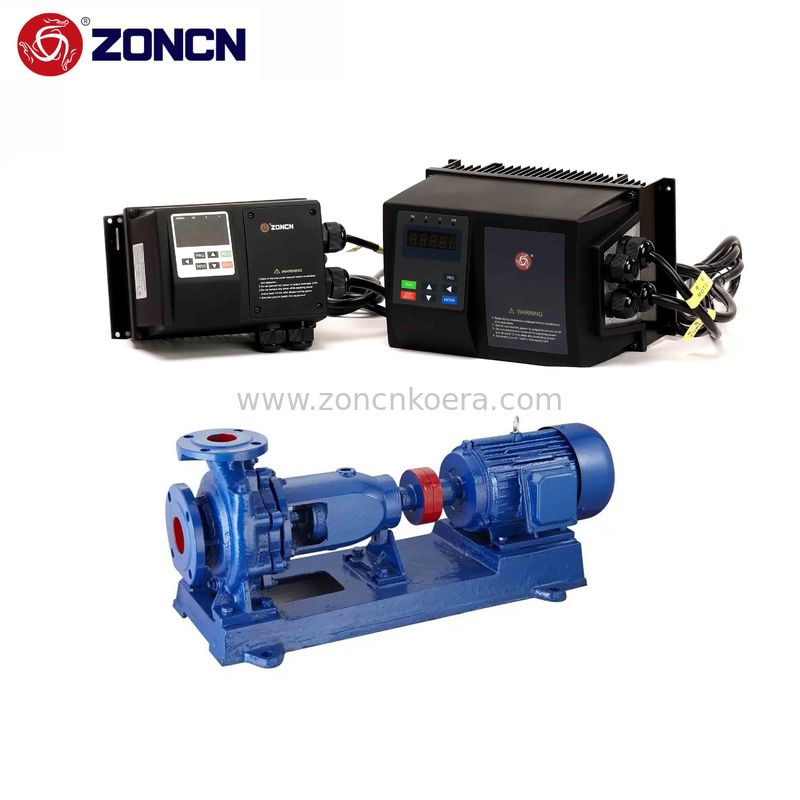

يتم اختيار عداد التبديل من سلسلة Z5000-BF على نطاق واسع من قبل العملاء بسبب العديد من الميزات المفيدة. تم تصميمه مع تركيب غطاء نهاية المحرك ،مما يجعلها متوافقة مع الآلات الثقيلةبالإضافة إلى ذلك، فإنه يتضمن وظيفة إيقاف دون الحاجة إلى الماء، ويحتوي على شهادة IP65 أو IP54 مقاومة للماء،استبدال المضخة في حالة فشلهذه الوظائف تجعل محولات سلسلة Z5000-BF مناسبة تماما للتنفيذ في بيئات صعبة تتميز بدرجات حرارة مرتفعةوالظروف السيئة.
|
البند |
عاكس Z5000-BF |
| وضع التحكم |
التحكم في ناقل التدفق بدون أجهزة استشعار (SFVC) التحكم في الجهد/التردد (V/F) |
| الحد الأقصى للتردد | التحكم في المتجه: 0-320 هرتز التحكم في V / F: 0-3200 هرتز |
| تردد الناقل |
1kHz ~ 16kHz يتم ضبط تردد الناقل تلقائيًا بناءً على خصائص الحمل. |
| دقة تردد الإدخال |
الإعداد الرقمي:0.01 هرتز الإعداد التناظري: الحد الأقصى للتردد 0.025% |
| عزم تشغيل |
G: النوع:0.5 هرتز / 150٪ ((SVC) P: النوع:0.5 هرتز/ 100% |
| نطاق السرعة | 100 ((SVC) |
| دقة استقرار السرعة | ± 0.5% ((SVC) |
| قدرة الحمل الزائد |
نوع G: 60s لـ 150٪ من التيار الاسمي ، 3s لـ 180٪ من التيار الاسمي. P نوع: 60s لـ 120٪ من التيار الاسمي ، 3s لـ 150٪ من التيار الاسمي. |
| زيادة عزم الدوران | تعزيز تلقائي ؛ تعزيز مخصص:00.1% إلى 30.0% |
| منحنى VF | منحنى خط V/F؛ منحنى V/F متعدد النقاط؛ منحنى V/F القوة N |
| فصل VF | نوعان: الانفصال الكامل؛ الانفصال النصف |
| وضع المنحدر | المنحدر في خط مستقيم؛ المنحدر في منحنى S؛ أربع مجموعات من وقت التسارع / التباطؤ: 0 ~ 6500.0s |
| تنظيم التوتر التلقائي ((AVR) | يمكن أن تبقي فولتاج الخروج ثابت تلقائيا عندما يتغير فولتاج الشبكة |
| حد التيار السريع | إنه يساعد على تجنب الإصابة بأخطاء متكررة في محرك التيار المتردد. |
| حدّة الدوران والتحكم به | يمكن أن تبقي فولتاج الخروج ثابت تلقائيا عندما يتغير فولتاج الشبكة |
| PID على متن الطائرة | إنه يدرك نظام التحكم في الحلقة المغلقة الذي يتم التحكم به بسهولة |
| تحكم JOG |
نطاق تردد JOG: 0.00~50.00 هرتز وقت التسارع / التباطؤ JOG: 0.0~6500.0s |
| الفرامل المباشرة | تردد الكبح المتردد:0.00 هرتز إلى الحد الأقصى للتردد وقت الكبح:0.0-100.0s قيمة تيار عمل الكبح:0.0% - 100.0% |
| انقطاع الطاقة الفوري لا يتوقف | تعوض طاقة ردود الفعل عن الحمل انخفاض الجهد بحيث يمكن أن يستمر محرك التيار المتردد في التشغيل لفترة قصيرة. |
| تحكم التوقيت | نطاق الوقت:0.0دقيقة~6500.0دقيقة |
| التواصل | RS485 |
| تشغيل قناة الأوامر | من خلال اللوحة، محطات التحكم، منفذ الاتصالات المتسلسل، يمكن أن يتم تبديلها بطرق عديدة |
| مصدر التردد | 10 أنواع من مصدر التردد، يعطى من قبل الجهد التناظري الرقمي، التيار التناظري، نبض، منفذ سلسلة. يمكن أن يتم تبديلها بطرق عديدة |
| مصدر تردد مساعد | 10 أنواع من مصدر التردد، يمكن بسهولة تحقيق تعديل الميكرو، التردد المزيج |
| محطات الدخول |
6 محطات دخول رقمية، واحدة منها تدعم إدخال نبضات عالية السرعة تصل إلى 100 كيلو هرتز (اختياري). 2 محطة دخول تشبيهية، واحد منها يدعم فقط 0-10 فولت دخول الجهد والآخر يدعم 0-10 فولت دخول الجهد أو 4-20 mA دخول التيار. |
| محطات الإخراج |
1 محطة إخراج رقمية 1 محطة إخراج رلاي 1 محطة إخراج تشبيه: تدعم 0-20 mA منخفضة التيار أو 0-10v منخفضة الجهد |
| أنماط حماية متعددة | كشف الدائرة القصيرة للمحرك عند تشغيل، حماية فقدان المرحلة الخارجة، حماية التيار الزائد، حماية التوتر الزائد، حماية تحت التوتر، حماية الإفراط في الحرارة وحماية الإفراط في الحمل. |
| النموذج | الطاقة الإخراجية الاسمية (كيلوواط) | التيار الإدخالي المسموح به (A) | التيار المسموح به للخروج (A) | قوة المحرك (كيلوواط) |
| الجهد الدخالي ((v):1PH AC 220V ± 15% | ||||
| Z5200A0D75K-BF | 0.75 | 7.2 | 5 | 0.75 |
| Z5200A01D5K-BF | 1.5 | 10 | 7 | 1.5 |
| Z5200A02D2K-BF | 2.2 | 16 | 11 | 2.2 |
| الجهد الدخالي ((v):3PH AC 380V ± 15% | ||||
| Z5400A0D75K-BF | 0.75 | 3.8 | 2.5 | 0.75 |
| Z5400A01D5K-BF | 1.5 | 5 | 3.7 | 1.5 |
| Z5400A02D2K-BF | 2.2 | 5.8 | 5 | 2.2 |
| Z5400A03D7K-BF | 3.7 | 10 | 9 | 3.7 |
| Z5400A05D5K-BF | 5.5 | 15 | 13 | 5.5 |
| Z5400A07D5K-BF | 7.5 | 20 | 17 | 7.5 |
| Z5400A0011K-BF | 11 | 26 | 25 | 11 |
| Z5400A0015K-BF | 15 | 35 | 32 | 15 |
| Z5400A0018K-BF | 18 | 38 | 37 | 18 |
| Z5400A0022K-BF | 22 | 46 | 45 | 22 |
| Z5400A0030K-BF | 30 | 62 | 60 | 30 |
| Z5400A0037K-BF | 37 | 76 | 75 | 37 |
| Z5400A0045K-BF | 45 | 92 | 90 | 45 |
| Z5400A0055K-BF | 55 | 113 | 110 | 55 |
| Z5400A0075K-F | 75 | 157 | 150 | 75 |
| Z5400A0090K-BF | 90 | 180 | 176 | 90 |
| Z5400A0110K-BF | 110 | 214 | 210 | 110 |
| Z5400A0132K-BF | 132 | 256 | 253 | 132 |
| Z5400A0160K-BF | 160 | 307 | 300 | 160 |
| النموذج | المحرك | تيار الخروج | أبعاد التثبيت ((ملم) | |||||
| الأبعاد الكلية | ||||||||
| W | هـ | د | أ | ب | Φd | |||
| Z5200A0D75K-BF | 0.75 | 5 |
188 |
122 |
134 |
178 |
105 |
4 |
| Z5200A01D5K-BF | 1.5 | 7 | ||||||
| Z5200A02D2K-BF | 2.2 | 11 | ||||||
| Z5400A0D75K-BF | 0.75 | 2.5 | ||||||
| Z5400A01D5K-BF | 1.5 | 3.7 | ||||||
| Z5400A02D2K-BF | 2.2 | 5 | ||||||
| Z5400A03D7K-BF | 3.7 | 9 |
235 |
154 |
179 |
225 |
129 |
4 |
| Z5400A05D5K-BF | 5.5 | 13 | ||||||
| Z5400A07D5K-BF | 7.5 | 17 | ||||||
| Z5400A0011K-BF | 11 | 25 | ||||||
| Z5400A0D75K-BF-V | 0.75 | 2.5 |
140 |
190 |
138 |
130 |
160 |
4.5 |
| Z5400A01D5K-BF-V | 1.5 | 3.7 | ||||||
| Z5400A02D2K-BF-V | 2.2 | 5 | ||||||
| Z5400A03D7K-BF-V | 3.7 | 9 |
192 |
280 |
178 |
180 |
200 |
5.5 |
| Z5400A05D5K-BF-V | 5.5 | 13 | ||||||
| Z5400A07D5K-BF-V | 7.5 | 17 | ||||||
| Z5400A0011K-BF-V | 11 | 25 | ||||||
| Z5400A0015K-BF | 15 | 32 | ||||||
| Z5400A0018K-BF | 18 | 37 | 236 | 300 | 204 | 225 | 250 | 7 |
| Z5400A0022K-BF | 22 | 45 | ||||||
| Z5400A0030K-BF | 30 | 60 | 236 | 400 | 231 | 225 | 175+175 | 7 |
| Z5400A0037K-BF | 37 | 75 | ||||||
ملاحظة:
380v/0.75-11kw التثبيت الأفقي والتثبيت الرأسي موجود في نفس الوقت. -V يشير إلى التثبيت الرأسي. فوق 15kw يتم تثبيته عموديا.
التطبيق:
يشتهر عاكس سلسلة Z5400-BF بأدائه المتميز ضد الماء والغبار ، مع تصنيف حماية IP54/65.وهي مصممة خصيصا للتطبيقات في مضخات المياه والبيئات عالية التلوثيتم تجهيز المحول بمرشح EMC مدمج ، مما يضمن التشغيل المستقر والموثوق به حتى في البيئات ذات التداخل الكهرومغناطيسي.
بالإضافة إلى ذلك ، يفتخر عاكس سلسلة Z5400-BF بجسم معدني بالكامل ، مما يعزز قدراته على إبعاد الحرارة.تمكن هذه الميزة التصميمية المحول من إبعاد الحرارة المولدة أثناء التشغيل بفعالية، لضمان أداء وأطول عمر.
مع خصائصها العازلة على الماء والغبار، تصنيف حماية IP54 / 65، والمرشح EMC المدمج، وتبديد الحرارة بكفاءة،عاكس سلسلة Z5400-BF هو الخيار المثالي لتطبيقات متطلبة في مضخات المياه والبيئات الملوثة بشدة.
