التركيز على إنتاج VFD、Servo ومختلف محركات السيارات
كمية المبيعات السنوية 900000+ وحدة
نطاق الطاقة: 0.4kw ~ 2000kw، نطاق الجهد: 110v ~ 10000v
شبكة توزيع الخدمات تغطي العالم
| مكان المنشأ: | شنغهاي، الصين |
|---|---|
| اسم العلامة التجارية: | ZONCN |
| إصدار الشهادات: | CE |
| رقم الموديل: | Z5400A03DK-BF |
| الحد الأدنى لكمية: | وحدة 1 |
| تفاصيل التغليف: | عبوات الكرتون |
| وقت التسليم: | 7-30 يوم عمل |
| شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 100000 وحدة شهرياً |
| النموذج: | Z5400A03D7K-BF | الجهد: | 380 فولت |
|---|---|---|---|
| التطبيق: | التحكم في سرعة محرك المضخة | المدخلات: | 3 مراحل 50/60 هرتز |
| الناتج: | 3 مراحل 0-320 هرتز | مرشح EMC: | نعم.. |
| الضمان: | 18 شهرا | العلامة التجارية: | ZONCN |
| إبراز: | Z5400A03D7K-BF عاكس مستوى الحماية العالي,مستوى حماية عالية عاكس 380 فولت,3محرك تردد متغير بقوة 7 كيلوواط,High Protection Level Inverter 380v,3.7kW variable frequency drive |
||

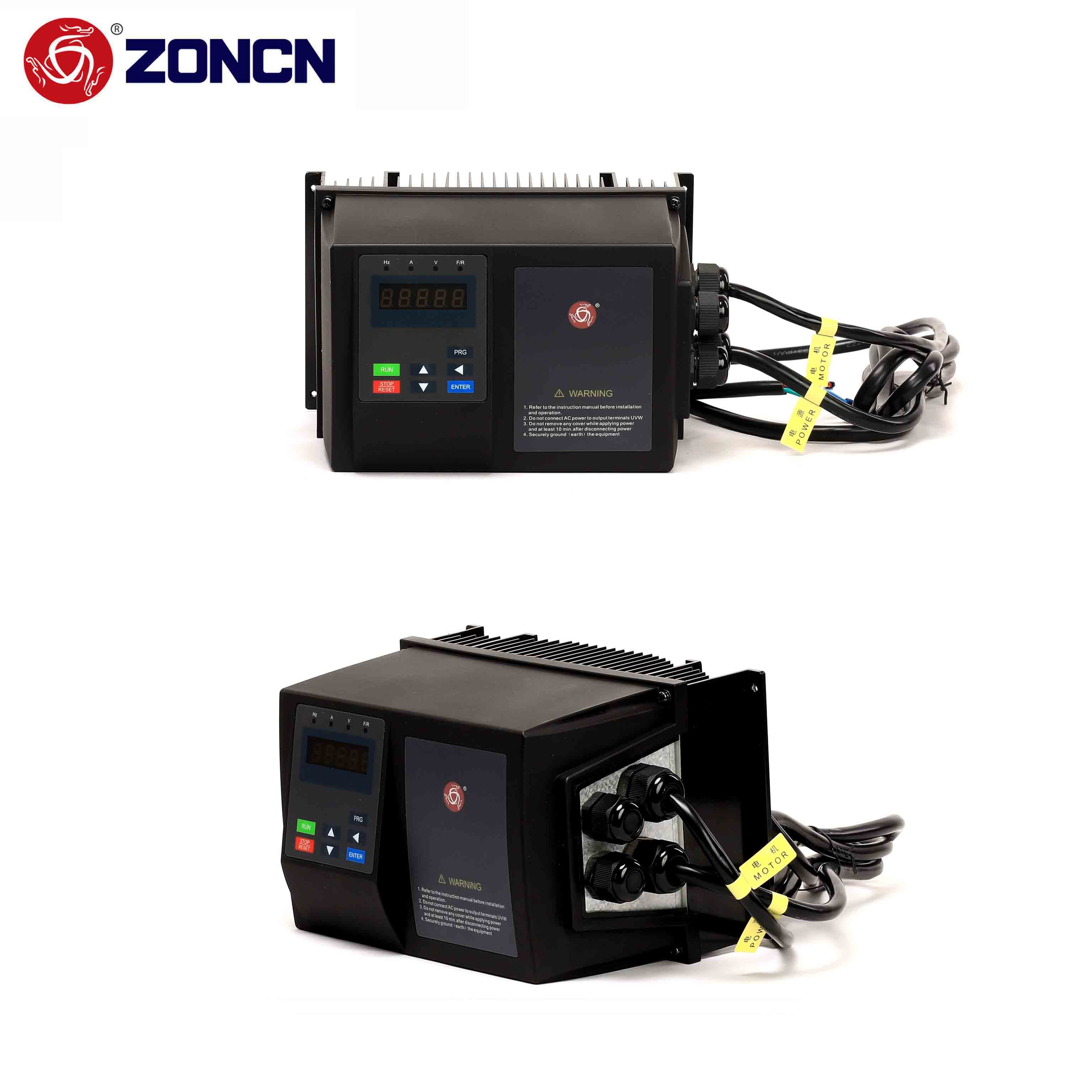

يتميز عاكس سلسلة Z5000-BF بشدة من قبل العملاء لمجموعة واسعة من الميزات المفيدة. تم تصميمه خصيصًا مع تركيب غطاء نهاية المحرك ،تمكين التوافق السلس مع معدات العمل الثقيلةبالإضافة إلى ذلك، فإنه يدمج وظيفة إيقاف بدون ماء، ويحمل تصنيف IP65 أو IP54 مقاومة للماء، يدمج وظيفة توقيت، حماية التجمد، استبدال المضخة في حالة الفشل،و جهاز إنذار بدون ماءهذه القدرات تجعل محولات سلسلة Z5000-BF مناسبة بشكل استثنائي للاستخدام في البيئات الصعبة التي تتميز بدرجات الحرارة العالية والتلوث والظروف الصعبة.
|
البند |
عاكس Z5000-BF |
| وضع التحكم |
التحكم في ناقل التدفق بدون أجهزة استشعار (SFVC) التحكم في الجهد/التردد (V/F) |
| الحد الأقصى للتردد | التحكم في المتجه: 0-320 هرتز التحكم في V / F: 0-3200 هرتز |
| تردد الناقل |
1kHz ~ 16kHz يتم ضبط تردد الناقل تلقائيًا بناءً على خصائص الحمل. |
| دقة تردد الإدخال |
الإعداد الرقمي:0.01 هرتز الإعداد التناظري: الحد الأقصى للتردد 0.025% |
| عزم تشغيل |
G: النوع:0.5 هرتز / 150٪ ((SVC) P: النوع:0.5 هرتز/ 100% |
| نطاق السرعة | 100 ((SVC) |
| دقة استقرار السرعة | ± 0.5% ((SVC) |
| قدرة الحمل الزائد |
نوع G: 60s لـ 150٪ من التيار الاسمي ، 3s لـ 180٪ من التيار الاسمي. P نوع: 60s لـ 120٪ من التيار الاسمي ، 3s لـ 150٪ من التيار الاسمي. |
| زيادة عزم الدوران | تعزيز تلقائي ؛ تعزيز مخصص:00.1% إلى 30.0% |
| منحنى VF | منحنى خط V/F؛ منحنى V/F متعدد النقاط؛ منحنى V/F القوة N |
| فصل VF | نوعان: الانفصال الكامل؛ الانفصال النصف |
| وضع المنحدر | المنحدر في خط مستقيم؛ المنحدر في منحنى S؛ أربع مجموعات من وقت التسارع / التباطؤ: 0 ~ 6500.0s |
| تنظيم التوتر التلقائي ((AVR) | يمكن أن تبقي فولتاج الخروج ثابت تلقائيا عندما يتغير فولتاج الشبكة |
| حد التيار السريع | إنه يساعد على تجنب الإصابة بأخطاء متكررة في محرك التيار المتردد. |
| حدّة الدوران والتحكم به | يمكن أن تبقي فولتاج الخروج ثابت تلقائيا عندما يتغير فولتاج الشبكة |
| PID على متن الطائرة | إنه يدرك نظام التحكم في الحلقة المغلقة الذي يتم التحكم به بسهولة |
| تحكم JOG |
نطاق تردد JOG: 0.00~50.00 هرتز وقت التسارع / التباطؤ JOG: 0.0~6500.0s |
| الفرامل المباشرة | تردد الكبح المتردد:0.00 هرتز إلى الحد الأقصى للتردد وقت الكبح:0.0-100.0s قيمة تيار عمل الكبح:0.0% - 100.0% |
| انقطاع الطاقة الفوري لا يتوقف | تعوض طاقة ردود الفعل عن الحمل انخفاض الجهد بحيث يمكن أن يستمر محرك التيار المتردد في التشغيل لفترة قصيرة. |
| تحكم التوقيت | نطاق الوقت:0.0دقيقة~6500.0دقيقة |
| التواصل | RS485 |
| تشغيل قناة الأوامر | من خلال اللوحة، محطات التحكم، منفذ الاتصالات المتسلسل، يمكن أن يتم تبديلها بطرق عديدة |
| مصدر التردد | 10 أنواع من مصدر التردد، يعطى من قبل الجهد التناظري الرقمي، التيار التناظري، نبض، منفذ سلسلة. يمكن أن يتم تبديلها بطرق عديدة |
| مصدر تردد مساعد | 10 أنواع من مصدر التردد، يمكن بسهولة تحقيق تعديل الميكرو، التردد المزيج |
| محطات الدخول |
6 محطات دخول رقمية، واحدة منها تدعم إدخال نبضات عالية السرعة تصل إلى 100 كيلو هرتز (اختياري). 2 محطة دخول تشبيهية، واحد منها يدعم فقط 0-10 فولت دخول الجهد والآخر يدعم 0-10 فولت دخول الجهد أو 4-20 mA دخول التيار. |
| محطات الإخراج |
1 محطة إخراج رقمية 1 محطة إخراج رلاي 1 محطة إخراج تشبيه: تدعم 0-20 mA منخفضة التيار أو 0-10v منخفضة الجهد |
| أنماط حماية متعددة | كشف الدائرة القصيرة للمحرك عند تشغيل، حماية فقدان المرحلة الخارجة، حماية التيار الزائد، حماية التوتر الزائد، حماية تحت التوتر، حماية الإفراط في الحرارة وحماية الإفراط في الحمل. |
| النموذج | الطاقة الإخراجية الاسمية (كيلوواط) | التيار الإدخالي المسموح به (A) | التيار المسموح به للخروج (A) | قوة المحرك (كيلوواط) |
| الجهد الدخالي ((v):1PH AC 220V ± 15% | ||||
| Z5200A0D75K-BF | 0.75 | 7.2 | 5 | 0.75 |
| Z5200A01D5K-BF | 1.5 | 10 | 7 | 1.5 |
| Z5200A02D2K-BF | 2.2 | 16 | 11 | 2.2 |
| الجهد الدخالي ((v):3PH AC 380V ± 15% | ||||
| Z5400A0D75K-BF | 0.75 | 3.8 | 2.5 | 0.75 |
| Z5400A01D5K-BF | 1.5 | 5 | 3.7 | 1.5 |
| Z5400A02D2K-BF | 2.2 | 5.8 | 5 | 2.2 |
| Z5400A03D7K-BF | 3.7 | 10 | 9 | 3.7 |
| Z5400A05D5K-BF | 5.5 | 15 | 13 | 5.5 |
| Z5400A07D5K-BF | 7.5 | 20 | 17 | 7.5 |
| Z5400A0011K-BF | 11 | 26 | 25 | 11 |
| Z5400A0015K-BF | 15 | 35 | 32 | 15 |
| Z5400A0018K-BF | 18 | 38 | 37 | 18 |
| Z5400A0022K-BF | 22 | 46 | 45 | 22 |
| Z5400A0030K-BF | 30 | 62 | 60 | 30 |
| Z5400A0037K-BF | 37 | 76 | 75 | 37 |
| Z5400A0045K-BF | 45 | 92 | 90 | 45 |
| Z5400A0055K-BF | 55 | 113 | 110 | 55 |
| Z5400A0075K-F | 75 | 157 | 150 | 75 |
| Z5400A0090K-BF | 90 | 180 | 176 | 90 |
| Z5400A0110K-BF | 110 | 214 | 210 | 110 |
| Z5400A0132K-BF | 132 | 256 | 253 | 132 |
| Z5400A0160K-BF | 160 | 307 | 300 | 160 |
| النموذج | المحرك | تيار الخروج | أبعاد التثبيت ((ملم) | |||||
| الأبعاد الكلية | ||||||||
| W | هـ | د | أ | ب | Φd | |||
| Z5200A0D75K-BF | 0.75 | 5 |
188 |
122 |
134 |
178 |
105 |
4 |
| Z5200A01D5K-BF | 1.5 | 7 | ||||||
| Z5200A02D2K-BF | 2.2 | 11 | ||||||
| Z5400A0D75K-BF | 0.75 | 2.5 | ||||||
| Z5400A01D5K-BF | 1.5 | 3.7 | ||||||
| Z5400A02D2K-BF | 2.2 | 5 | ||||||
| Z5400A03D7K-BF | 3.7 | 9 |
235 |
154 |
179 |
225 |
129 |
4 |
| Z5400A05D5K-BF | 5.5 | 13 | ||||||
| Z5400A07D5K-BF | 7.5 | 17 | ||||||
| Z5400A0011K-BF | 11 | 25 | ||||||
| Z5400A0D75K-BF-V | 0.75 | 2.5 |
140 |
190 |
138 |
130 |
160 |
4.5 |
| Z5400A01D5K-BF-V | 1.5 | 3.7 | ||||||
| Z5400A02D2K-BF-V | 2.2 | 5 | ||||||
| Z5400A03D7K-BF-V | 3.7 | 9 |
192 |
280 |
178 |
180 |
200 |
5.5 |
| Z5400A05D5K-BF-V | 5.5 | 13 | ||||||
| Z5400A07D5K-BF-V | 7.5 | 17 | ||||||
| Z5400A0011K-BF-V | 11 | 25 | ||||||
| Z5400A0015K-BF | 15 | 32 | ||||||
| Z5400A0018K-BF | 18 | 37 | 236 | 300 | 204 | 225 | 250 | 7 |
| Z5400A0022K-BF | 22 | 45 | ||||||
| Z5400A0030K-BF | 30 | 60 | 236 | 400 | 231 | 225 | 175+175 | 7 |
| Z5400A0037K-BF | 37 | 75 | ||||||
ملاحظة:
380v/0.75-11kw التثبيت الأفقي والتثبيت الرأسي موجود في نفس الوقت. -V يشير إلى التثبيت الرأسي. فوق 15kw يتم تثبيته عموديا.
التطبيق:
يتم الاعتراف على نطاق واسع بمحول سلسلة Z5400-BF لقدراته الممتازة ضد الماء والغبار ، مما يوفر مستوى عال من الحماية مع تصنيف IP54/65.وهي مصممة خصيصا للاستخدام في تطبيقات مضخات المياه والبيئات ذات مستويات عالية من التلوثيتم تجهيز العاكس بمرشح EMC متكامل ، مما يضمن تشغيل مستقر وموثوق به حتى في وجود تداخلات كهرومغناطيسية.
علاوة على ذلك ، يحتوي عاكس سلسلة Z5400-BF على علبة صلبة مصنوعة من المعدن بالكامل ، مما يعزز قدراتها على تبديد الحرارة.تسمح هذه الصفة التصميمية بتفريغ الحرارة بكفاءة أثناء التشغيل، وضمان أداء مثالي وطول العمر.
مع خصائصه العازلة على الماء والغبار، تصنيف حماية IP54 / 65، مرشح EMC المدمج، وتبديد الحرارة الفعال،عاكس سلسلة Z5400-BF هو الخيار المثالي للتطبيقات المطالبة في مضخات المياه والبيئات الملوثة بشدة.
1ما هي مقدارك؟
واحد
2ما هي شروط الدفع؟
T / T 100% قبل التسليم.
3ما هو وقت التسليم الخاص بك؟
التسليم السريع هو ميزتنا عادة خلال عشرة أيام
4كيف يمكننا القيام بـ OEM/ODM؟
نحن نقوم بتصنيع المعدات الأولية لأكثر من 40 علامة تجارية إذا كان طلبك يصل إلى كمية معينة، يمكننا القيام بذلك لك.
