التركيز على إنتاج VFD、Servo ومختلف محركات السيارات
كمية المبيعات السنوية 900000+ وحدة
نطاق الطاقة: 0.4kw ~ 2000kw، نطاق الجهد: 110v ~ 10000v
شبكة توزيع الخدمات تغطي العالم
| مكان المنشأ: | شنغهاي، الصين |
|---|---|
| اسم العلامة التجارية: | ZONCN |
| إصدار الشهادات: | CE |
| رقم الموديل: | سلسلة Z5000-BF |
| الحد الأدنى لكمية: | وحدة 1 |
| تفاصيل التغليف: | عبوات الكرتون |
| وقت التسليم: | 7-30 يوم عمل |
| شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 100000 وحدة شهرياً |
| النموذج: | Z5400A02D2K-BF | القوة: | 220 فولت 1.5 كيلو وات؛ 220 فولت 2.2 كيلو وات |
|---|---|---|---|
| مرشح EMC: | نعم.. | فئة مقاومة للماء: | IP65 |
| السمة: | التحكم في السرعة | وضع الاتصال: | RS485 |
| إبراز: | عاكس محرك تردد IP65,2.2kw محرك تردد عاكس,محركات المحولات فلتر EMC,2.2kw Frequency Drive Inverter,inverter drives EMC Filter |
||

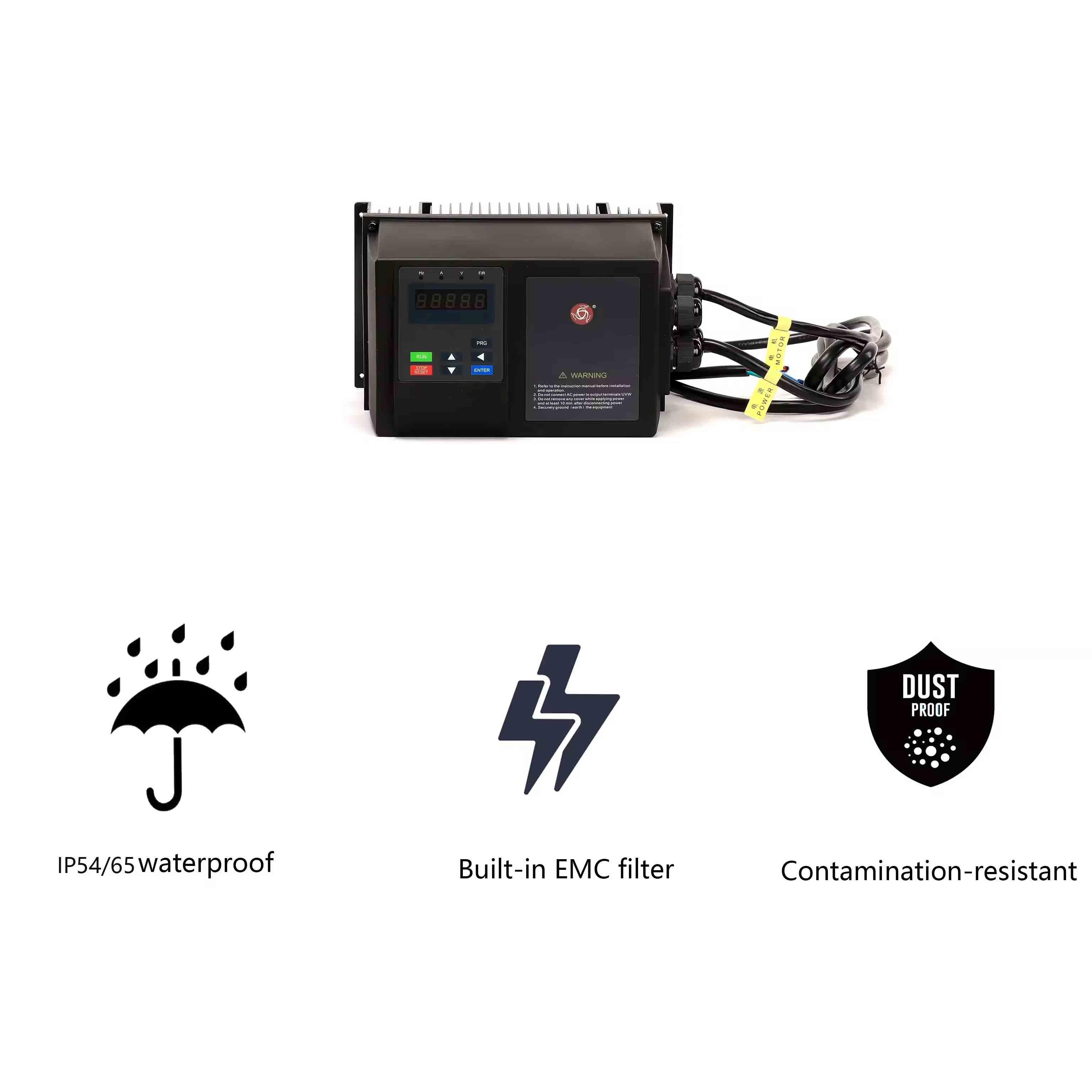

إن محولات سلسلة Z5000-BF مناسبة بشكل جيد للتطبيقات في البيئات ذات المستويات العالية من التلوث والرطوبة ، حيث تقدم مقاومة استثنائية للمياه لحماية من تلف المحول.
بادئ ذي بدء ، يحتوي محولات سلسلة Z5000-BF على تصميم محفظة محمي للغاية ، مما يمنع بفعالية دخول الرطوبة والغبار وغيرها من الملوثات إلى المكونات الداخلية.هذا التصميم يضمن التشغيل دون انقطاع في البيئات الملوثة بشدة، خالية من التدخل الخارجي.
وعلاوة على ذلك، تستخدم سلسلة Z5000-BF عوائل تكنولوجيا العزل المائي المتخصصة، وضمان الموثوقية في إعدادات الرطوبة العالية.أنها تتضمن أغلفة مقاومة للماء وتكوينات الأسلاك لمنع تدخل الرطوبة بفعالية في المكونات الحيويةسواء تم نشرها في أرضيات مصنع رطبة، أو منشآت معالجة المياه، أو البيئات الخارجية، يعمل محولات سلسلة Z5000-BF بشكل ثابت،معدات الحماية من المشكلات المتعلقة بالرطوبة.
بالإضافة إلى ذلك، يخضع عوائل سلسلة Z5000-BF لاختبارات صارمة ويتم الالتزام بتدابير مراقبة جودة صارمة لضمان المتانة والموثوقية في البيئات الصعبة.مع الرطوبة المثيرة للثناء ومقاومة التآكل، فهي تتحمل التحديات التي تفرضها الرطوبة العالية، مما يطيل عمرها التشغيلي.
باختصار ، يمثل محولات سلسلة Z5000-BF خيارًا مثاليًا للتطبيقات في بيئات عالية التلوث وارتفاع الرطوبة.مقاومة المياه والموثوقية الحماية ضد تلف المحوللضمان التشغيل المستقر للمعدات سواء في التصنيع الصناعي أو معالجة المياه أو التعدين أو غيرها من البيئات عالية الرطوبة.توفر محولات سلسلة Z5000-BF حلول محركات كهربائية موثوقة.
|
البند |
عاكس Z5000-BF |
| وضع التحكم |
التحكم في ناقل التدفق بدون أجهزة استشعار (SFVC) التحكم في الجهد/التردد (V/F) |
| الحد الأقصى للتردد | التحكم في المتجه: 0-320 هرتز التحكم في V / F: 0-3200 هرتز |
| تردد الناقل |
1kHz ~ 16kHz يتم ضبط تردد الناقل تلقائيًا بناءً على خصائص الحمل. |
| دقة تردد الإدخال |
الإعداد الرقمي:0.01 هرتز الإعداد التناظري: الحد الأقصى للتردد 0.025% |
| عزم تشغيل |
G: النوع:0.5 هرتز / 150٪ ((SVC) P: النوع:0.5 هرتز/ 100% |
| نطاق السرعة | 100 ((SVC) |
| دقة استقرار السرعة | ± 0.5% ((SVC) |
| قدرة الحمل الزائد |
نوع G: 60s لـ 150٪ من التيار الاسمي ، 3s لـ 180٪ من التيار الاسمي. P نوع: 60s لـ 120٪ من التيار الاسمي ، 3s لـ 150٪ من التيار الاسمي. |
| زيادة عزم الدوران | تعزيز تلقائي ؛ تعزيز مخصص:00.1% إلى 30.0% |
| منحنى VF | منحنى خط V/F؛ منحنى V/F متعدد النقاط؛ منحنى V/F القوة N |
| فصل VF | نوعان: الانفصال الكامل؛ الانفصال النصف |
| وضع المنحدر | المنحدر في خط مستقيم؛ المنحدر في منحنى S؛ أربع مجموعات من وقت التسارع / التباطؤ: 0 ~ 6500.0s |
| تنظيم التوتر التلقائي ((AVR) | يمكن أن تبقي فولتاج الخروج ثابت تلقائيا عندما يتغير فولتاج الشبكة |
| حد التيار السريع | إنه يساعد على تجنب الإصابة بأخطاء متكررة في محرك التيار المتردد. |
| حدّة الدوران والتحكم به | يمكن أن تبقي فولتاج الخروج ثابت تلقائيا عندما يتغير فولتاج الشبكة |
| PID على متن الطائرة | إنه يدرك نظام التحكم في الحلقة المغلقة الذي يتم التحكم به بسهولة |
| تحكم JOG |
نطاق تردد JOG: 0.00~50.00 هرتز وقت التسارع / التباطؤ JOG: 0.0~6500.0s |
| الفرامل المباشرة | تردد الكبح المتردد:0.00 هرتز إلى الحد الأقصى للتردد وقت الكبح:0.0-100.0s قيمة تيار عمل الكبح:0.0% - 100.0% |
| انقطاع الطاقة الفوري لا يتوقف | تعوض طاقة ردود الفعل عن الحمل انخفاض الجهد بحيث يمكن أن يستمر محرك التيار المتردد في التشغيل لفترة قصيرة. |
| تحكم التوقيت | نطاق الوقت:0.0دقيقة~6500.0دقيقة |
| التواصل | RS485 |
| تشغيل قناة الأوامر | من خلال اللوحة، محطات التحكم، منفذ الاتصالات المتسلسل، يمكن أن يتم تبديلها بطرق عديدة |
| مصدر التردد | 10 أنواع من مصدر التردد، يعطى من قبل الجهد التناظري الرقمي، التيار التناظري، نبض، منفذ سلسلة. يمكن أن يتم تبديلها بطرق عديدة |
| مصدر تردد مساعد | 10 أنواع من مصدر التردد، يمكن بسهولة تحقيق تعديل الميكرو، التردد المزيج |
| محطات الدخول |
6 محطات دخول رقمية، واحدة منها تدعم إدخال نبضات عالية السرعة تصل إلى 100 كيلو هرتز (اختياري). 2 محطة دخول تشبيهية، واحد منها يدعم فقط 0-10 فولت دخول الجهد والآخر يدعم 0-10 فولت دخول الجهد أو 4-20 mA دخول التيار. |
| محطات الإخراج |
1 محطة إخراج رقمية 1 محطة إخراج رلاي 1 محطة إخراج تشبيه: تدعم 0-20 mA منخفضة التيار أو 0-10v منخفضة الجهد |
| أنماط حماية متعددة | كشف الدائرة القصيرة للمحرك عند تشغيل، حماية فقدان المرحلة الخارجة، حماية التيار الزائد، حماية التوتر الزائد، حماية تحت التوتر، حماية الإفراط في الحرارة وحماية الإفراط في الحمل. |
| النموذج | الطاقة الإخراجية الاسمية (كيلوواط) | التيار الإدخالي المسموح به (A) | التيار المسموح به للخروج (A) | قوة المحرك (كيلوواط) |
| الجهد الدخالي ((v):1PH AC 220V ± 15% | ||||
| Z5200A0D75K-BF | 0.75 | 7.2 | 5 | 0.75 |
| Z5200A01D5K-BF | 1.5 | 10 | 7 | 1.5 |
| Z5200A02D2K-BF | 2.2 | 16 | 11 | 2.2 |
| الجهد الدخالي ((v):3PH AC 380V ± 15% | ||||
| Z5400A0D75K-BF | 0.75 | 3.8 | 2.5 | 0.75 |
| Z5400A01D5K-BF | 1.5 | 5 | 3.7 | 1.5 |
| Z5400A02D2K-BF | 2.2 | 5.8 | 5 | 2.2 |
| Z5400A03D7K-BF | 3.7 | 10 | 9 | 3.7 |
| Z5400A05D5K-BF | 5.5 | 15 | 13 | 5.5 |
| Z5400A07D5K-BF | 7.5 | 20 | 17 | 7.5 |
| Z5400A0011K-BF | 11 | 26 | 25 | 11 |
| Z5400A0015K-BF | 15 | 35 | 32 | 15 |
| Z5400A0018K-BF | 18 | 38 | 37 | 18 |
| Z5400A0022K-BF | 22 | 46 | 45 | 22 |
| Z5400A0030K-BF | 30 | 62 | 60 | 30 |
| Z5400A0037K-BF | 37 | 76 | 75 | 37 |
| Z5400A0045K-BF | 45 | 92 | 90 | 45 |
| Z5400A0055K-BF | 55 | 113 | 110 | 55 |
| Z5400A0075K-F | 75 | 157 | 150 | 75 |
| Z5400A0090K-BF | 90 | 180 | 176 | 90 |
| Z5400A0110K-BF | 110 | 214 | 210 | 110 |
| Z5400A0132K-BF | 132 | 256 | 253 | 132 |
| Z5400A0160K-BF | 160 | 307 | 300 | 160 |
| النموذج | المحرك | تيار الخروج | أبعاد التثبيت ((ملم) | |||||
| الأبعاد الكلية | ||||||||
| W | هـ | د | أ | ب | Φd | |||
| Z5200A0D75K-BF | 0.75 | 5 |
188 |
122 |
134 |
178 |
105 |
4 |
| Z5200A01D5K-BF | 1.5 | 7 | ||||||
| Z5200A02D2K-BF | 2.2 | 11 | ||||||
| Z5400A0D75K-BF | 0.75 | 2.5 | ||||||
| Z5400A01D5K-BF | 1.5 | 3.7 | ||||||
| Z5400A02D2K-BF | 2.2 | 5 | ||||||
| Z5400A03D7K-BF | 3.7 | 9 |
235 |
154 |
179 |
225 |
129 |
4 |
| Z5400A05D5K-BF | 5.5 | 13 | ||||||
| Z5400A07D5K-BF | 7.5 | 17 | ||||||
| Z5400A0011K-BF | 11 | 25 | ||||||
| Z5400A0D75K-BF-V | 0.75 | 2.5 |
140 |
190 |
138 |
130 |
160 |
4.5 |
| Z5400A01D5K-BF-V | 1.5 | 3.7 | ||||||
| Z5400A02D2K-BF-V | 2.2 | 5 | ||||||
| Z5400A03D7K-BF-V | 3.7 | 9 |
192 |
280 |
178 |
180 |
200 |
5.5 |
| Z5400A05D5K-BF-V | 5.5 | 13 | ||||||
| Z5400A07D5K-BF-V | 7.5 | 17 | ||||||
| Z5400A0011K-BF-V | 11 | 25 | ||||||
| Z5400A0015K-BF | 15 | 32 | ||||||
| Z5400A0018K-BF | 18 | 37 | 236 | 300 | 204 | 225 | 250 | 7 |
| Z5400A0022K-BF | 22 | 45 | ||||||
| Z5400A0030K-BF | 30 | 60 | 236 | 400 | 231 | 225 | 175+175 | 7 |
| Z5400A0037K-BF | 37 | 75 | ||||||
ملاحظة:
380v/0.75-11kw التثبيت الأفقي والتثبيت الرأسي موجود في نفس الوقت. -V يشير إلى التثبيت الرأسي. فوق 15kw يتم تثبيته عموديا.
التطبيق:
مناسبة للصناعات ذات التلوث العالي والبيئة ذات الرطوبة العالية:
محطات معالجة مياه الصرف الصحي: محطات معالجة مياه الصرف الصحي تعالج كمية كبيرة من مياه الصرف الصحي والمواد الملوثة، وغالبا ما تكون البيئة عالية الرطوبة والتلوث.
مصنع صلب: تنتج عملية صلب الصلب الكثير من الدخان والغازات العادمة والمياه العادمة، والبيئة غالبا ما تكون عالية التلوث وارتفاع الرطوبة.
مصانع الخضروات والورق: تتضمن عملية صنع الخضروات والورق الكثير من المياه والمواد الكيميائية ومعالجة النفايات الورقية، وغالبا ما تكون البيئة عالية الرطوبة والتلوث.
محطات البتروكيماويات: تتضمن عملية إنتاج محطات البتروكيماويات عددًا كبيرًا من المواد الكيميائية والغازات ومعالجة مياه الصرف الصحي.والبيئة غالباً ما تكون عالية التلوث وارتفاع الرطوبة.
مصانع معالجة الأغذية: هناك الكثير من المياه والدهون ومعالجة النفايات في عملية معالجة الأغذية، والبيئة عادة ما تكون عالية الرطوبة وارتفاع التلوث.
مصنع الطباعة: تتضمن عملية الطباعة الكثير من الحبر والمذيبات ومعالجة النفايات الورقية، وغالبا ما تكون الرطوبة عالية والتلوث الكبير في البيئة.
منجم الفحم: تنتج عملية تعدين الفحم الكثير من غبار الفحم ومياه الصرف الصحي، والبيئة عادة ما تكون عالية الرطوبة وارتفاع التلوث.
محطات معالجة القمامة: تقوم محطات معالجة القمامة بمعالجة كميات كبيرة من القمامة والنفايات، وغالبًا ما تكون البيئة عالية الرطوبة والتلوث.
مخطط الأسلاك النموذجي:
1ما هي مقدارك؟
واحد
2ما هي شروط الدفع؟
T / T 100% قبل التسليم.
3ما هو وقت التسليم الخاص بك؟
التسليم السريع هو ميزتنا عادة خلال عشرة أيام
4كيف يمكننا القيام بـ OEM/ODM؟
نحن نقوم بتصنيع المعدات الأولية لأكثر من 40 علامة تجارية إذا كان طلبك يصل إلى كمية معينة، يمكننا القيام بذلك لك.
