التركيز على إنتاج VFD、Servo ومختلف محركات السيارات
كمية المبيعات السنوية 900000+ وحدة
نطاق الطاقة: 0.4kw ~ 2000kw، نطاق الجهد: 110v ~ 10000v
شبكة توزيع الخدمات تغطي العالم
| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | ZONCN |
| إصدار الشهادات: | CE |
| رقم الموديل: | Z5400A0D75K-BF |
| الحد الأدنى لكمية: | 1 وحدة |
| الأسعار: | To be negotiable |
| تفاصيل التغليف: | الداخل: صندوق، الجانب الخارجي: كرتون |
| وقت التسليم: | خلال 15 يوماً |
| شروط الدفع: | T/T |
| القدرة على العرض: | 10000 شهر |
| اسم المنتج: | العاكس VFD | النوع: | متغير التردد العاكس |
|---|---|---|---|
| مستوى الحماية: | IP65 | المدخلات: | 380 فولت 3 مراحل |
| القوة: | 0.75 كيلو واط/1 حصان | لا يوجد توقف للمياه: | نعم.. |
| إنذار إمدادات المياه: | نعم.. | واجهة الاتصالات: | RS485 |
| مرشح EMC: | مدمج | ||
| إبراز: | عاكس الحماية IP65,0عاكس 75 كيلوواط,عاكس 220 فولت 380 فولت,0.75KW Inverter,220V 380V Inverter |
||

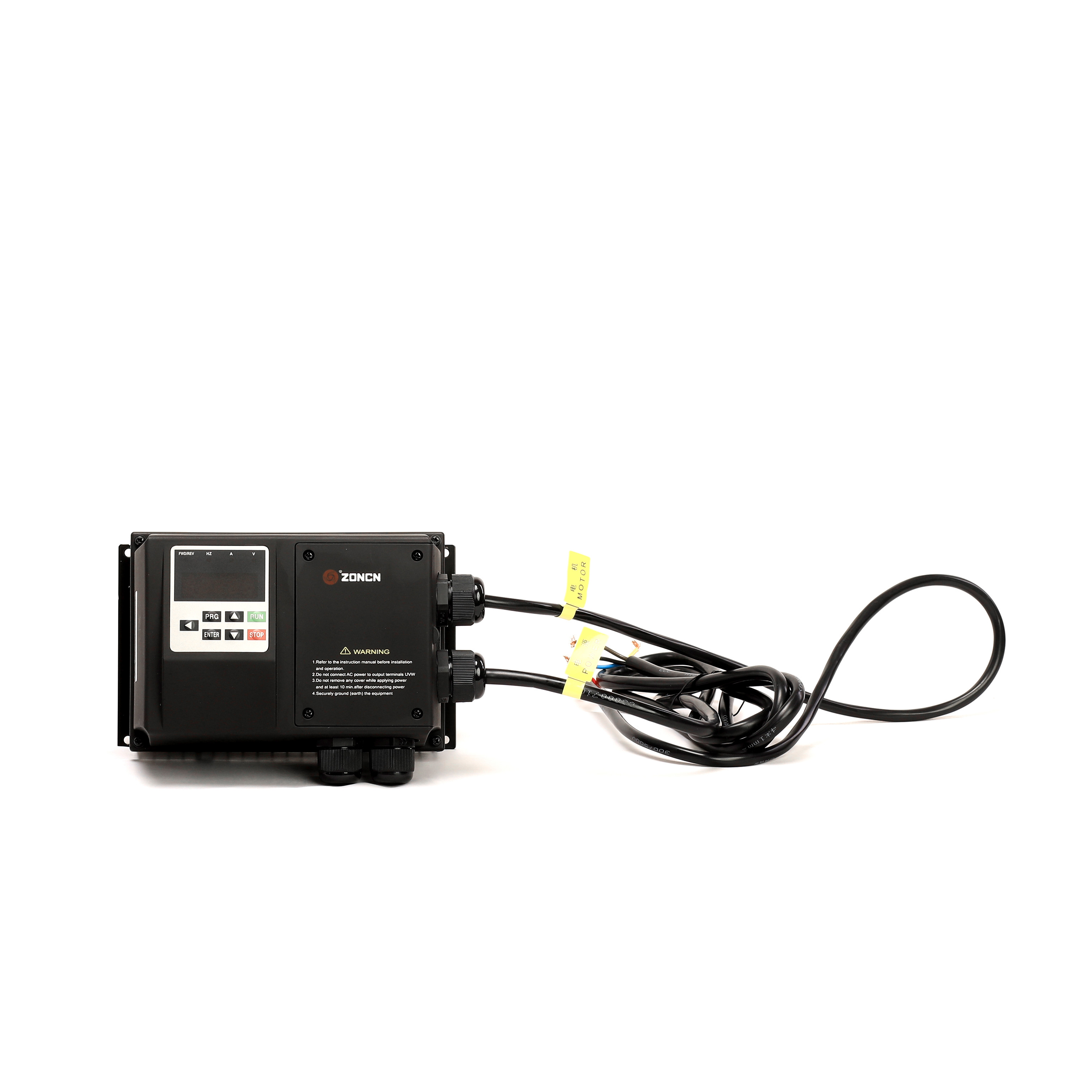

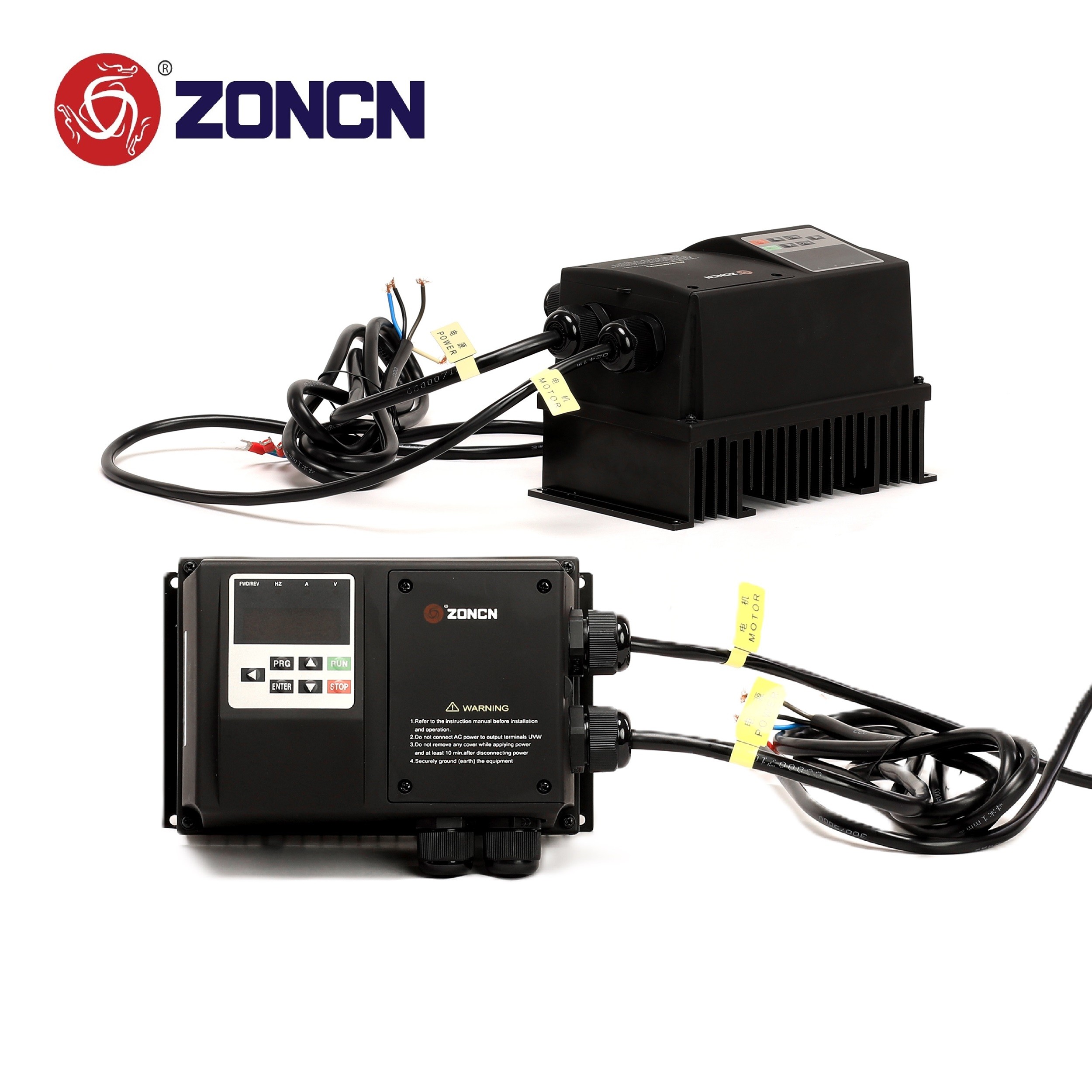

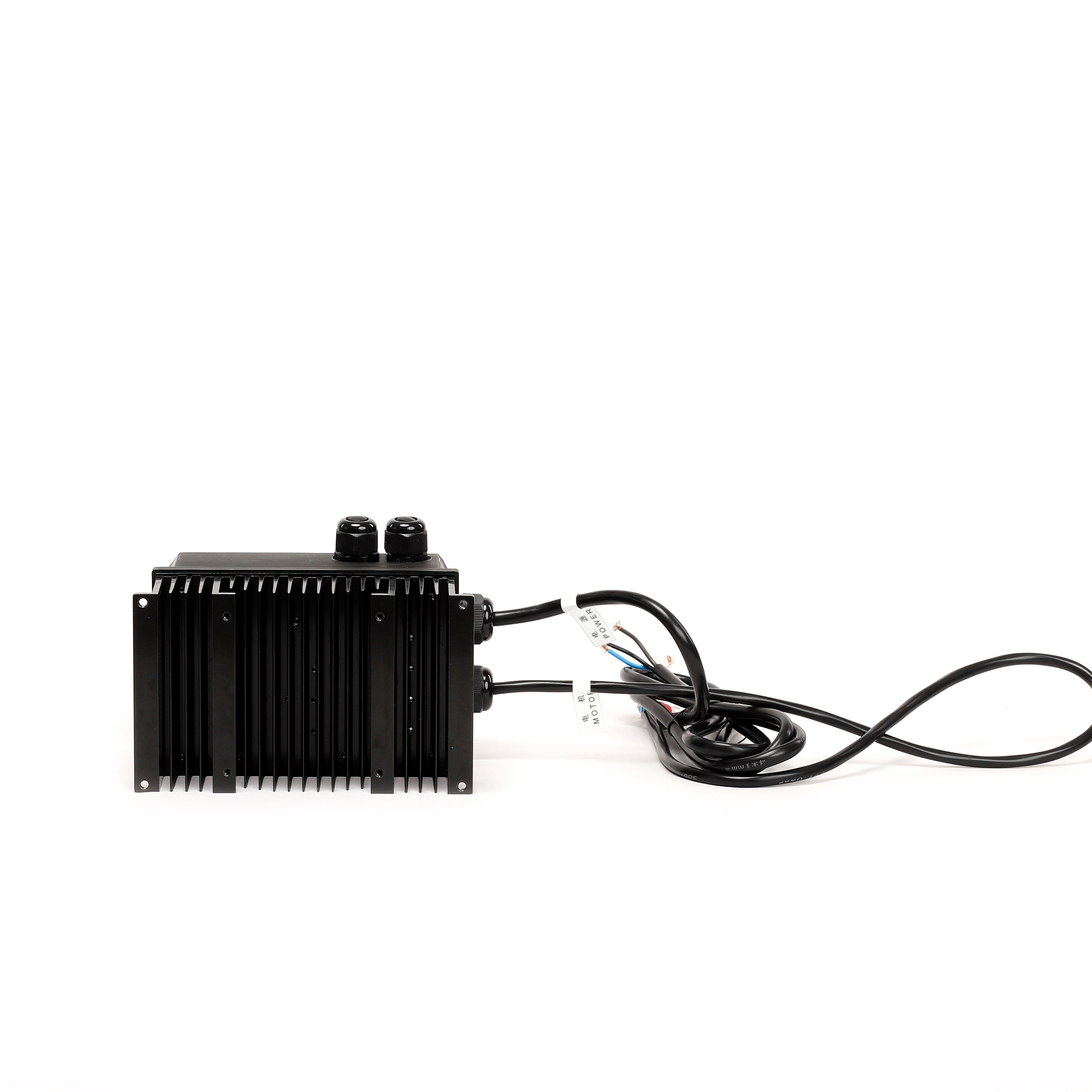

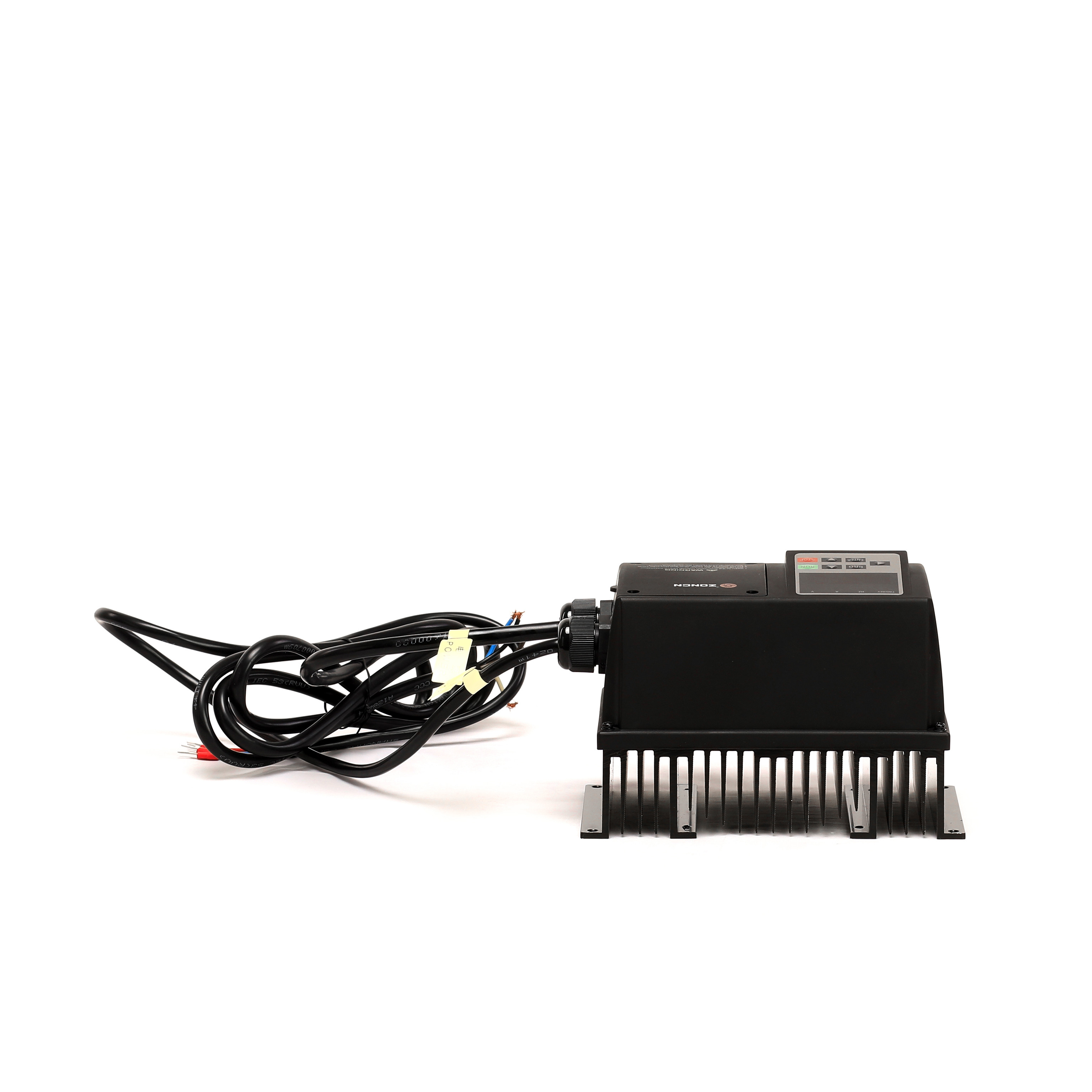

380 فولت 0.75 كيلوواط محرك السرعة المتغيرة VSD VFD 1HP عاكس مع حماية IP65
عاكس VFD من سلسلة Z5000-BF هو سلسلة ZONCN عالية الحماية ، والقوى أقل من 3.7kw هي IP65 ، 3.7kw و فوقها هي IP54. يمكن استخدامها في جميع أنواع البيئة السيئة ، على سبيل المثال.الرطوبة، القذارة، التلوث الكبير، الخ
Z5200 تعني 220 فولت مدخل واحد، Z5400 تعني 380 فولت مدخل ثلاثي.
لا توجد وظائف إيقاف المياه وإيقاف إمدادات المياه، والتي تستخدم لضخ المياه كثيرا.
380v 0.75kw إلى 11kw التركيب الأفقي والتركيب الرأسي على حد سواء متاحة.
عاكس سلسلة Z5000 لديه مدخل فولتاج تناظري (0-10 فولت) ومدخل تيار تناظري (4-20mA).
طاقات من 0.75kw إلى 160kw متوفرة.
| البند | عاكس VFD من سلسلة Z5000-BF | |
| الوظائف القياسية | وضع التحكم | التحكم في ناقل التدفق بدون أجهزة استشعار (SFVC) |
| التحكم في الجهد/التردد (V/F) | ||
| الحد الأقصى للتردد | التحكم في المتجه: 0-320 هرتز | |
| التحكم في V / F: 0 ≈ 3200Hz | ||
| تردد الناقل | 1 كيه هرتز 16 كيه هرتز | |
| يمكن ضبط تردد الناقل تلقائيًا بناءً على خصائص الحمل. | ||
| دقة تردد الإدخال | الإعداد الرقمي: 0.01 هرتز | |
| الإعداد التناظري: الحد الأقصى للتردد × 0.025% | ||
| عزم تشغيل | النوع G: 0.5 هرتز / 150٪ (SFVC) | |
| نوع P: 0.5 هرتز/100٪ | ||
| نطاق السرعة | 100 (SFVC) | |
| دقة استقرار السرعة | ± 0.5% (SFVC) | |
| قدرة الحمل الزائد | نوع G: 60s لـ 150٪ من التيار الاسمي ، 3s لـ 180٪ من التيار الاسمي. | |
| نوع P: 60s لـ 120% من التيار الاسمي، 3s لـ 150% من التيار الاسمي | ||
| زيادة عزم الدوران | دعم ثابت | |
| زيادة مخصصة 0.1% ∙ 30.0% | ||
| منحنى V/F | منحنى V/F على الخط المستقيم | |
| منحنى V/F متعدد النقاط | ||
| منحنى N-power V / F (1.2 قوة ، 1.4 قوة ، 1.6 قوة ، 1.8 قوة ، مربع) | ||
| فصل V/F | نوعان: الفصل الكامل ؛ نصف الفصل | |
| وضع المنحدر | المنحدر في خط مستقيم | |
| رصيف المنحنى S | ||
| أربع مجموعات من أوقات التسارع / التباطؤ مع نطاق 0.0?? 6500.0s | ||
| الفرامل المباشرة | تردد الكبح المباشر: 0.00 هرتز إلى الحد الأقصى للتردد؛ وقت الكبح: 0.0-36.0s؛ | |
| القيمة الحالية للعمل على الكبح: 0.0% ٪100.0 | ||
| تحكم JOG | نطاق تردد JOG: 0.00~50.00 هرتز | |
| وقت التسارع / التباطؤ JOG: 0.0~6500.0s | ||
| على متن سرعات محددة مسبقا | أنها تنفذ ما يصل إلى 16 سرعة عن طريق وظيفة PLC بسيطة أو عن طريق مدخل ((X)) الحالات النهائية | |
| PID على متن الطائرة | إنه يدرك نظام التحكم في الحلقة المغلقة الذي يتم التحكم به بسهولة. | |
| الجهد التلقائي | يمكنها الحفاظ على فولتاج الخروج الثابت تلقائيًا عندما يتغير فولتاج الشبكة. | |
| القانون (AVR) | ||
| الجهد المفرط | يتم تقييد التيار والجهد تلقائيًا أثناء عملية التشغيل لتجنب التشويش المتكرر بسبب زيادة الجهد / زيادة التيار. | |
| إيقاف التيار الزائد | ||
| التحكم | ||
| حدّة عزم الدوران ومراقبة عزم الدوران | يمكن أن يحد من عزم الدوران تلقائيًا ويمنع التشويش المتكرر خلال عملية التشغيل. | |
| توقف فوري لا يتوقف | تعوض طاقة ردود الفعل عن الحمل انخفاض الجهد بحيث يمكن أن يستمر محرك التيار المتردد في التشغيل لفترة قصيرة. | |
| حد التيار السريع | يساعد على تجنب الإصابة بالفشل المتكرر في محرك التيار المتردد. | |
| أداء عالي | يتم تنفيذ التحكم في المحرك غير المتزامن من خلال تقنية التحكم في ناقل التيار عالية الأداء. | |
| تحكم التوقيت | المدى الزمني: 0.06500.0 دقيقة | |
| طرق الاتصال | RS485 | |
| تشغيل قناة الأوامر | يعطى من قبل لوحة، محطات التحكم، | |
| منفذ الاتصالات المتسلسلة، يمكن تبديلها بطرق عديدة | ||
| مصدر التردد | عشرة أنواع من مصادر الترددات، | |
| الجهد الرقمي التناظري، التيار التناظري، نبض، منفذ سلسلة. يمكن تبديلها بطرق عديدة | ||
| مصدر تردد مساعد | عشرة أنواع من مصادر التردد، يعطى بواسطة الجهد التناظري الرقمي، التيار التناظري، النبض، الميناء التسلسلي. | |
| المدخلات والمخرجات | محطات الدخول | 6 محطات دخول رقمية ، واحدة منها تدعم إدخال نبضات عالية السرعة تصل إلى 100 كيلو هرتز. |
| 2 محطة مدخلات تناظرية، واحدة منها تدعم فقط مدخلات الجهد من 0-10 فولت والآخر يدعم مدخلات الجهد من 0-10 فولت ومدخلات التيار من 420 مآ. | ||
| محطة الخروج | 1 محطة خروج رقمية | |
| 1 محطة إخراج رلاي (RA.RB.RC) | ||
| 1 محطة خروجيات تناظرية: التي تدعم خروجيات التيار 020 mA أو خروجيات الجهد 010 فولت | ||
| مصدر التردد | الإعداد الرقمي، وإعداد الجهد التناظري، وإعداد التيار التناظري، وإعداد النبض وإعداد منفذ الاتصال المتسلسل. | |
| شاشة LED | إنه يعرض المعلمات | |
| قفل المفتاح واختيار الوظيفة | يمكن أن تقفل المفاتيح جزئيا أو بالكامل وتحديد نطاق وظيفة بعض المفاتيح لمنع عطل. | |
| وضع الحماية | كشف الدائرة القصيرة للمحرك عند تشغيل، حماية فقدان المرحلة الخارجة، حماية التيار الزائد، حماية التوتر الزائد، حماية تحت التوتر، حماية الإفراط في الحرارة وحماية الإفراط في الحمل. | |
| نموذج VFD | الجهد المدخل | الطاقة الإخراجية المسجلة (كيلوواط) | التيار الإدخالي المسموح به (A) | التيار المعدل للخروج (A) | قوة المحرك (كيلوواط) |
| Z5200A00D7K-BF | 1PH AC220V ± 15% | 0.75 | 7.2 | 5 | 0.75 |
| Z5200A01D5K-BF | 1.5 | 10 | 7 | 1.5 | |
| Z5200A02D2K-BF | 2.2 | 16 | 11 | 2.2 | |
| Z5400A0D75K-BF | 3PH AC380V ± 15% | 0.75 | 3.8 | 2.5 | 0.75 |
| Z5400A1D5K-BF | 1.5 | 5 | 3.7 | 1.5 | |
| Z5400A02D2K-BF | 2.2 | 5.8 | 5 | 2.2 | |
| Z5400A03D7K-BF | 3.7 | 10 | 9 | 3.7 | |
| Z5400A05D5K-BF | 5.5 | 15 | 13 | 5.5 | |
| Z5400A07D5K-BF | 7.5 | 20 | 17 | 7.5 | |
| Z5400A0011K-BF | 11 | 26 | 25 | 11 | |
| Z5400A0015K-BF | 15 | 35 | 32 | 15 | |
| Z5400A0018K-BF | 18.5 | 38 | 37 | 18.5 | |
| Z5400A0022K-BF | 22 | 46 | 45 | 22 | |
| Z5400A0030K-BF | 30 | 62 | 60 | 30 | |
| Z5400A0037K-BF | 37 | 76 | 75 | 37 | |
| .... | .... | .... | .... | .... | |
| Z5400A00160K-BF | 160 | 160 |
