| Place of Origin: | China |
|---|---|
| اسم العلامة التجارية: | ZONCN |
| إصدار الشهادات: | CE |
| Model Number: | Z5200A02D2K-BF |
| Minimum Order Quantity: | 1 Unit |
| الأسعار: | To be negotiable |
| Packaging Details: | Inside: box, output side: carton |
| Delivery Time: | within 15 days |
| Payment Terms: | T/T |
| Supply Ability: | 10000 months |
| Product name: | VFD inverter | Type: | Variable frequency inverter |
|---|---|---|---|
| Protection Level: | IP65 | Water-proof: | Yes |
| Dust-proof: | Yes | Input: | 1ph 220v; 380v 3ph |
| Power: | 2.2kw/3hp | Frequency: | 50hz/60hz |
| إبراز: | VFD عاكس المضخة,IP65 عاكس VFD,عاكس 380 فولت VFD,IP65 Inverter VFD,380v Inverter VFD |
||

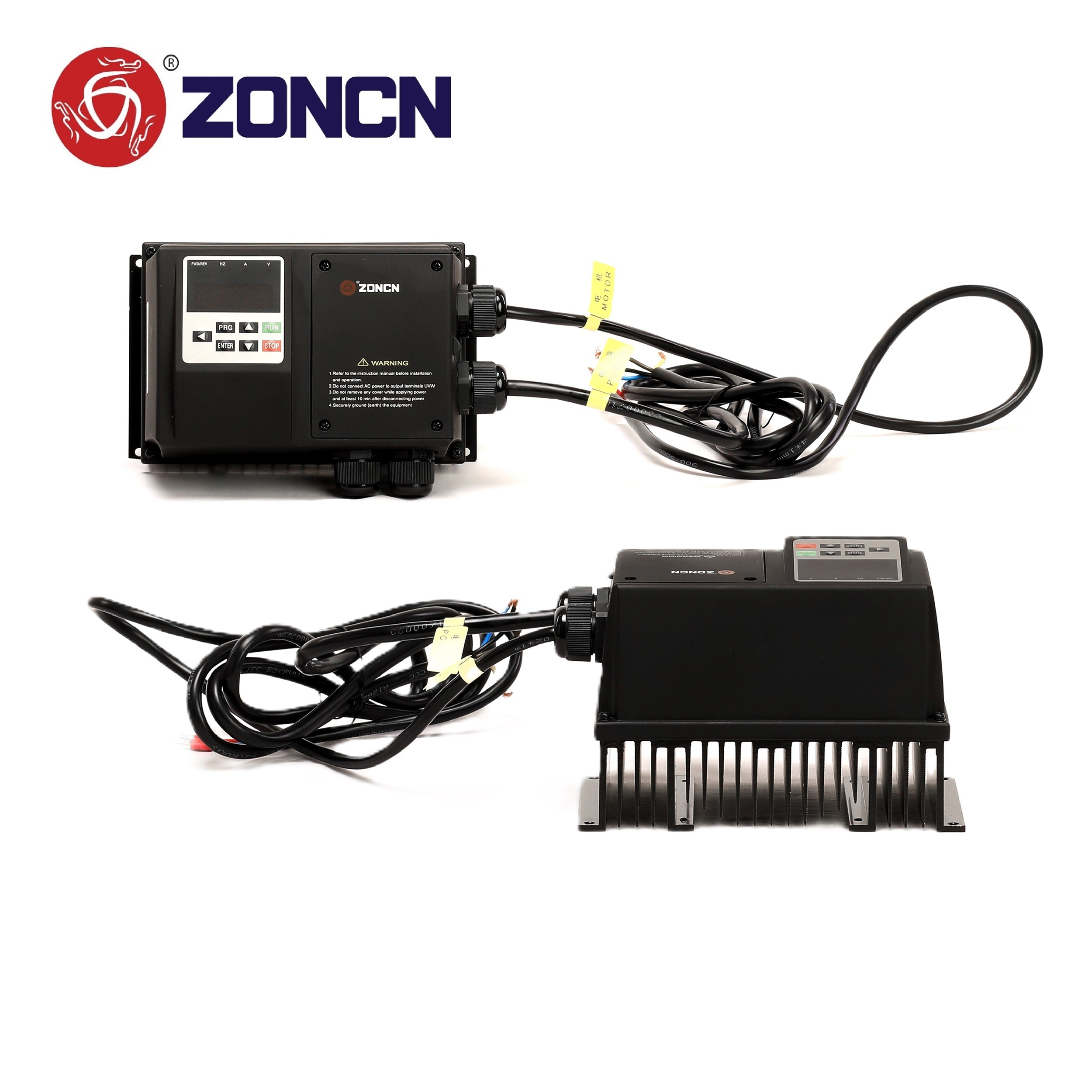

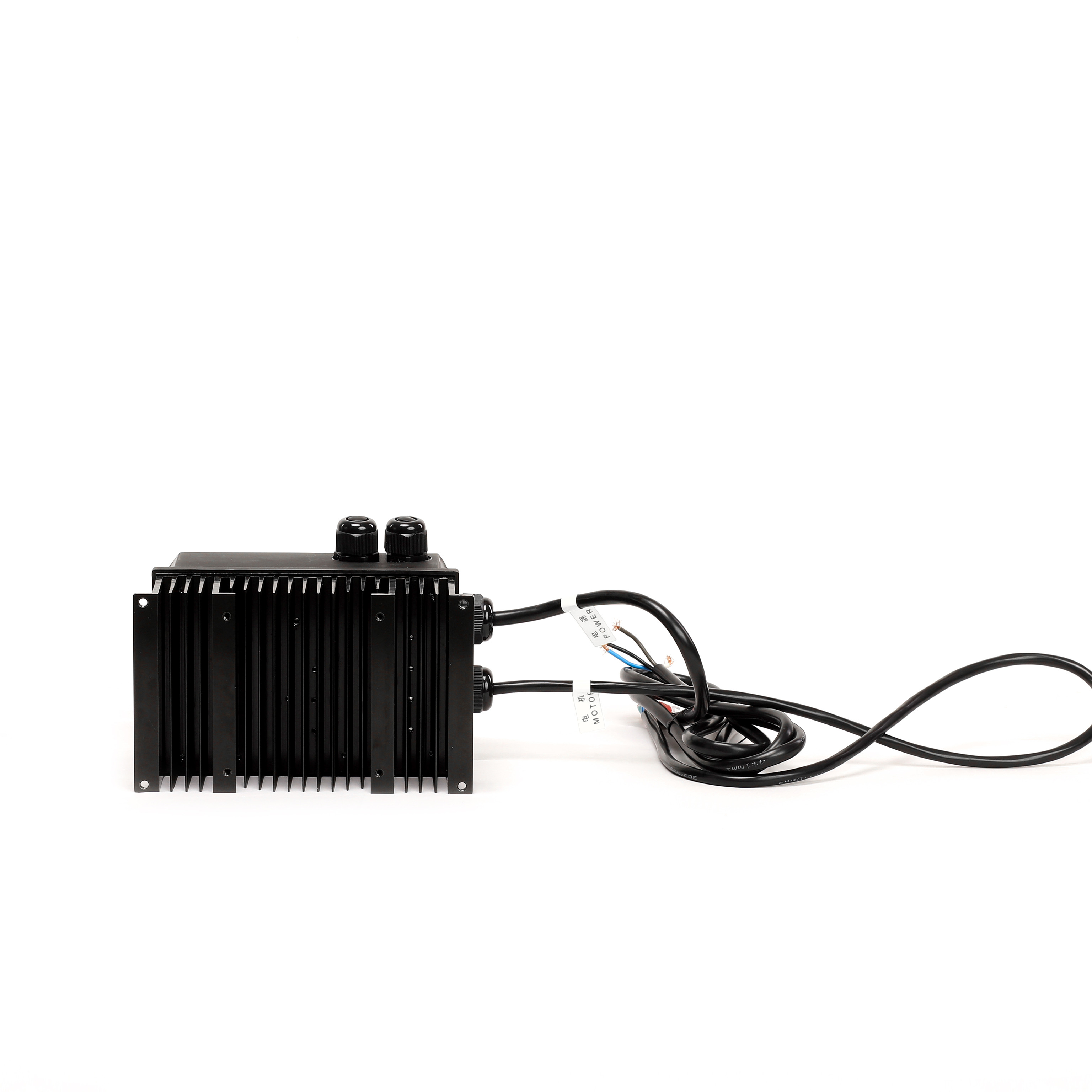

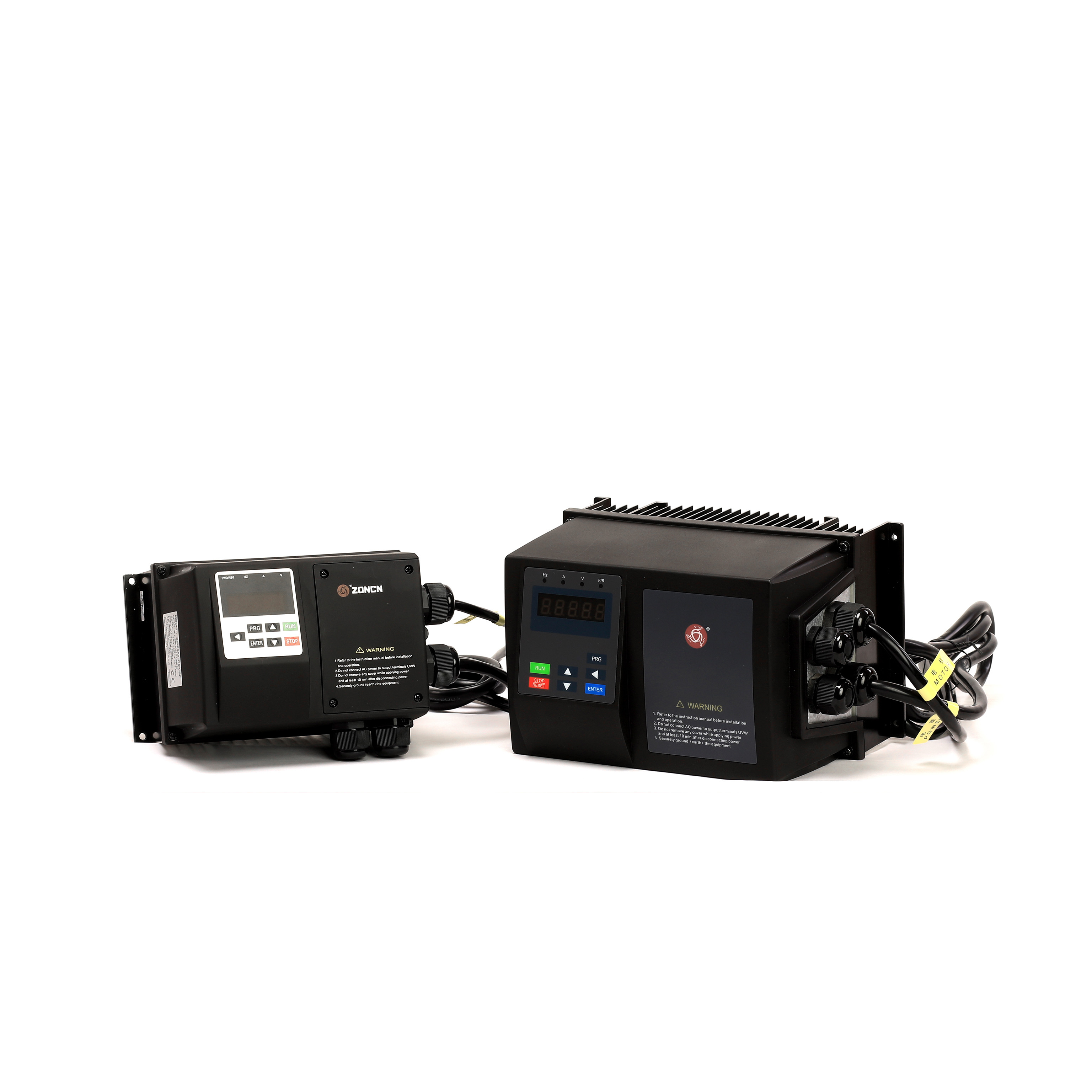

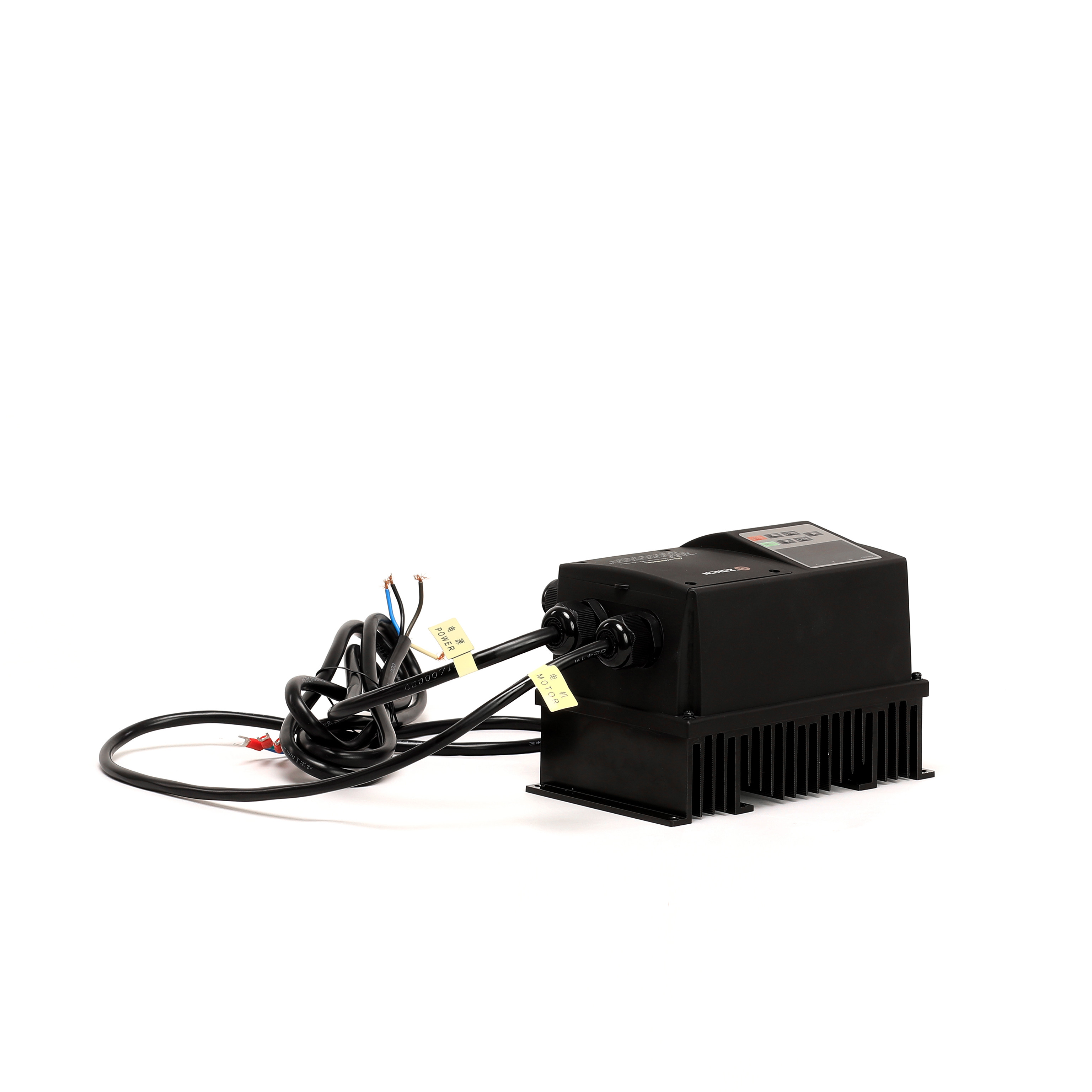

ZONCN حماية عالية IP65 عاكس VFD 220v 380v لضخة 1hp 2hp 3hp محركات الدفع
1مستوى الحماية العالي: IP65/IP54 (المعيار هو IP20)
2تحت 3.7 كيلوواط بدون مروحة، فوق 5.5 كيلوواط تبريد الهواء القسري
3التحكم في PID المدمج
4الاتصالات القياسية RS485
5إعداد التردد: المدخلات الرقمية والدخلات التناظرية
| البند | عاكس VFD من سلسلة Z5000-BF | |
| الوظائف القياسية | وضع التحكم | التحكم في ناقل التدفق بدون أجهزة استشعار (SFVC) |
| التحكم في الجهد/التردد (V/F) | ||
| الحد الأقصى للتردد | التحكم في المتجه: 0-320 هرتز | |
| التحكم في V / F: 0 ≈ 3200Hz | ||
| تردد الناقل | 1 كيه هرتز 16 كيه هرتز | |
| يمكن ضبط تردد الناقل تلقائيًا بناءً على خصائص الحمل. | ||
| دقة تردد الإدخال | الإعداد الرقمي: 0.01 هرتز | |
| الإعداد التناظري: الحد الأقصى للتردد × 0.025% | ||
| عزم تشغيل | النوع G: 0.5 هرتز / 150٪ (SFVC) | |
| نوع P: 0.5 هرتز/100٪ | ||
| نطاق السرعة | 100 (SFVC) | |
| دقة استقرار السرعة | ± 0.5% (SFVC) | |
| قدرة الحمل الزائد | نوع G: 60s لـ 150٪ من التيار الاسمي ، 3s لـ 180٪ من التيار الاسمي. | |
| نوع P: 60s لـ 120% من التيار الاسمي، 3s لـ 150% من التيار الاسمي | ||
| زيادة عزم الدوران | دعم ثابت | |
| زيادة مخصصة 0.1% ∙ 30.0% | ||
| منحنى V/F | منحنى V/F على الخط المستقيم | |
| منحنى V/F متعدد النقاط | ||
| منحنى N-power V / F (1.2 قوة ، 1.4 قوة ، 1.6 قوة ، 1.8 قوة ، مربع) | ||
| فصل V/F | نوعان: الفصل الكامل ؛ نصف الفصل | |
| وضع المنحدر | المنحدر في خط مستقيم | |
| رصيف المنحنى S | ||
| أربع مجموعات من أوقات التسارع / التباطؤ مع نطاق 0.0?? 6500.0s | ||
| الفرامل المباشرة | تردد الكبح المباشر: 0.00 هرتز إلى الحد الأقصى للتردد؛ وقت الكبح: 0.0-36.0s؛ | |
| القيمة الحالية للعمل على الكبح: 0.0% ٪100.0 | ||
| تحكم JOG | نطاق تردد JOG: 0.00~50.00 هرتز | |
| وقت التسارع / التباطؤ JOG: 0.0~6500.0s | ||
| على متن سرعات محددة مسبقا | أنها تنفذ ما يصل إلى 16 سرعة عن طريق وظيفة PLC بسيطة أو عن طريق مدخل ((X)) الحالات النهائية | |
| PID على متن الطائرة | إنه يدرك نظام التحكم في الحلقة المغلقة الذي يتم التحكم به بسهولة. | |
| الجهد التلقائي | يمكنها الحفاظ على فولتاج الخروج الثابت تلقائيًا عندما يتغير فولتاج الشبكة. | |
| القانون (AVR) | ||
| الجهد المفرط | يتم تقييد التيار والجهد تلقائيًا أثناء عملية التشغيل لتجنب التشويش المتكرر بسبب زيادة الجهد / زيادة التيار. | |
| إيقاف التيار الزائد | ||
| التحكم | ||
| حدّة عزم الدوران ومراقبة عزم الدوران | يمكن أن يحد من عزم الدوران تلقائيًا ويمنع التشويش المتكرر خلال عملية التشغيل. | |
| توقف فوري لا يتوقف | تعوض طاقة ردود الفعل عن الحمل انخفاض الجهد بحيث يمكن أن يستمر محرك التيار المتردد في التشغيل لفترة قصيرة. | |
| حد التيار السريع | يساعد على تجنب الإصابة بالفشل المتكرر في محرك التيار المتردد. | |
| أداء عالي | يتم تنفيذ التحكم في المحرك غير المتزامن من خلال تقنية التحكم في ناقل التيار عالية الأداء. | |
| تحكم التوقيت | المدى الزمني: 0.06500.0 دقيقة | |
| طرق الاتصال | RS485 | |
| تشغيل قناة الأوامر | يعطى من قبل لوحة، محطات التحكم، | |
| منفذ الاتصالات المتسلسلة، يمكن تبديلها بطرق عديدة | ||
| مصدر التردد | عشرة أنواع من مصادر الترددات، | |
| الجهد الرقمي التناظري، التيار التناظري، نبض، منفذ سلسلة. يمكن تبديلها بطرق عديدة | ||
| مصدر تردد مساعد | عشرة أنواع من مصادر التردد، يعطى بواسطة الجهد التناظري الرقمي، التيار التناظري، النبض، الميناء التسلسلي. | |
| المدخلات والمخرجات | محطات الدخول | 6 محطات دخول رقمية ، واحدة منها تدعم إدخال نبضات عالية السرعة تصل إلى 100 كيلو هرتز. |
| 2 محطة مدخلات تناظرية، واحدة منها تدعم فقط مدخلات الجهد من 0-10 فولت والآخر يدعم مدخلات الجهد من 0-10 فولت ومدخلات التيار من 420 مآ. | ||
| محطة الخروج | 1 محطة خروج رقمية | |
| 1 محطة إخراج رلاي (RA.RB.RC) | ||
| 1 محطة خروجيات تناظرية: التي تدعم خروجيات التيار 020 mA أو خروجيات الجهد 010 فولت | ||
| مصدر التردد | الإعداد الرقمي، وإعداد الجهد التناظري، وإعداد التيار التناظري، وإعداد النبض وإعداد منفذ الاتصال المتسلسل. | |
| شاشة LED | إنه يعرض المعلمات | |
| قفل المفتاح واختيار الوظيفة | يمكن أن تقفل المفاتيح جزئيا أو بالكامل وتحديد نطاق وظيفة بعض المفاتيح لمنع عطل. | |
| وضع الحماية | كشف الدائرة القصيرة للمحرك عند تشغيل، حماية فقدان المرحلة الخارجة، حماية التيار الزائد، حماية التوتر الزائد، حماية تحت التوتر، حماية الإفراط في الحرارة وحماية الإفراط في الحمل. | |
| نموذج VFD | الجهد المدخل | الطاقة الإخراجية المسجلة (كيلوواط) | التيار الإدخالي المسموح به (A) | التيار المعدل للخروج (A) | قوة المحرك (كيلوواط) |
| Z5200A00D7K-BF | 1PH AC220V ± 15% | 0.75 | 7.2 | 5 | 0.75 |
| Z5200A01D5K-BF | 1.5 | 10 | 7 | 1.5 | |
| Z5200A02D2K-BF | 2.2 | 16 | 11 | 2.2 | |
| Z5400A0D75K-BF | 3PH AC380V ± 15% | 0.75 | 3.8 | 2.5 | 0.75 |
| Z5400A1D5K-BF | 1.5 | 5 | 3.7 | 1.5 | |
| Z5400A02D2K-BF | 2.2 | 5.8 | 5 | 2.2 | |
| Z5400A03D7K-BF | 3.7 | 10 | 9 | 3.7 | |
| Z5400A05D5K-BF | 5.5 | 15 | 13 | 5.5 | |
| Z5400A07D5K-BF | 7.5 | 20 | 17 | 7.5 | |
| Z5400A0011K-BF | 11 | 26 | 25 | 11 | |
| Z5400A0015K-BF | 15 | 35 | 32 | 15 | |
| Z5400A0018K-BF | 18.5 | 38 | 37 | 18.5 | |
| Z5400A0022K-BF | 22 | 46 | 45 | 22 | |
| Z5400A0030K-BF | 30 | 62 | 60 | 30 | |
| Z5400A0037K-BF | 37 | 76 | 75 | 37 | |
| .... | .... | .... | .... | .... | |
| Z5400A00160K-BF | 160 | 160 |
1يمكن تركيب هذا العاكس من سلسلة Z5000 مباشرة على المحرك
ج: نعم، يمكن تركيب عاكس سلسلة Z5000/H5000 مباشرة على المحرك أو على الحائط.
2ما هي وظائف سلسلة Z5000 من عاكس؟
أ. لا يوجد توقف في المياه، توقيت، مضاد للتجمد، إنذار إمدادات المياه، الخ.
3هذه السلسلة من المحولات مقاومة للماء؟
الجواب: نعم، يمكن استخدام عاكس Z5000 في بيئة سيئة، على سبيل المثال الرطوبة، القذرة، الخ.
