التركيز على إنتاج VFD、Servo ومختلف محركات السيارات
كمية المبيعات السنوية 900000+ وحدة
نطاق الطاقة: 0.4kw ~ 2000kw، نطاق الجهد: 110v ~ 10000v
شبكة توزيع الخدمات تغطي العالم
| Place of Origin: | China |
|---|---|
| اسم العلامة التجارية: | ZONCN |
| إصدار الشهادات: | CE |
| رقم الموديل: | Z5400A02D2K-BF |
| Minimum Order Quantity: | 1 Unit |
| الأسعار: | To be negotiable |
| Packaging Details: | Inside: box, output side: carton |
| Delivery Time: | within 15 days |
| Payment Terms: | T/T |
| Supply Ability: | 10000 months |
| اسم المنتج: | العاكس VFD | النوع: | متغير التردد العاكس |
|---|---|---|---|
| العلامة التجارية: | ZONCN | مستوى الحماية: | IP65 |
| مرشح EMC: | أن يكون | المدخلات: | 1 طور 220 فولت؛ 380 فولت 3 طور |
| القوة: | 2.2 كيلو واط / 3 حصان | وضع التبريد: | تقليل الحرارة |
| إبراز: | Ip54 حماية محركات التردد المتغير,محركات التردد المتغير 160 كيلوواط,IP65 حماية محركات التردد المتغير,160kw Variable Frequency Drives,Ip65 Protection Variable Frequency Drives |
||

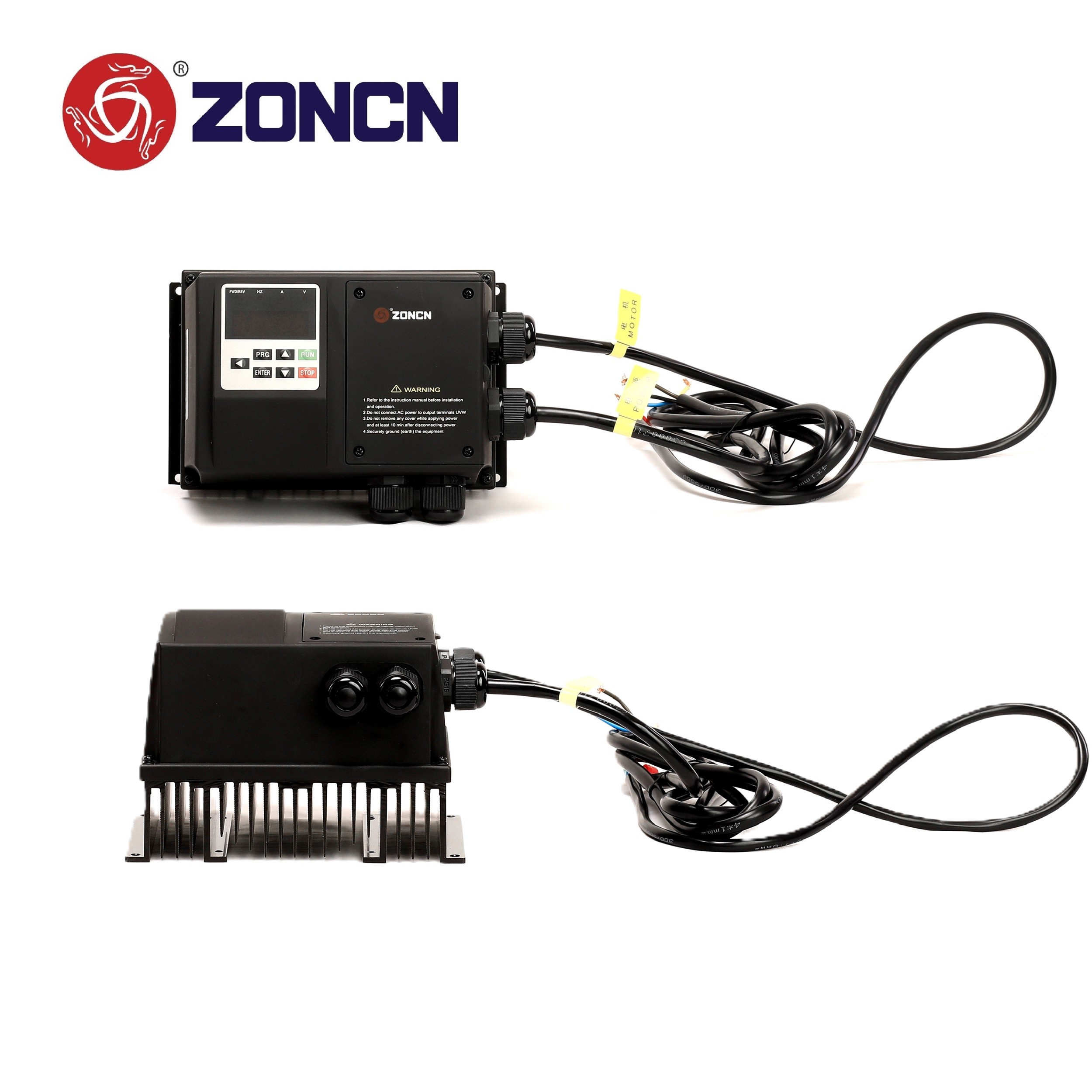

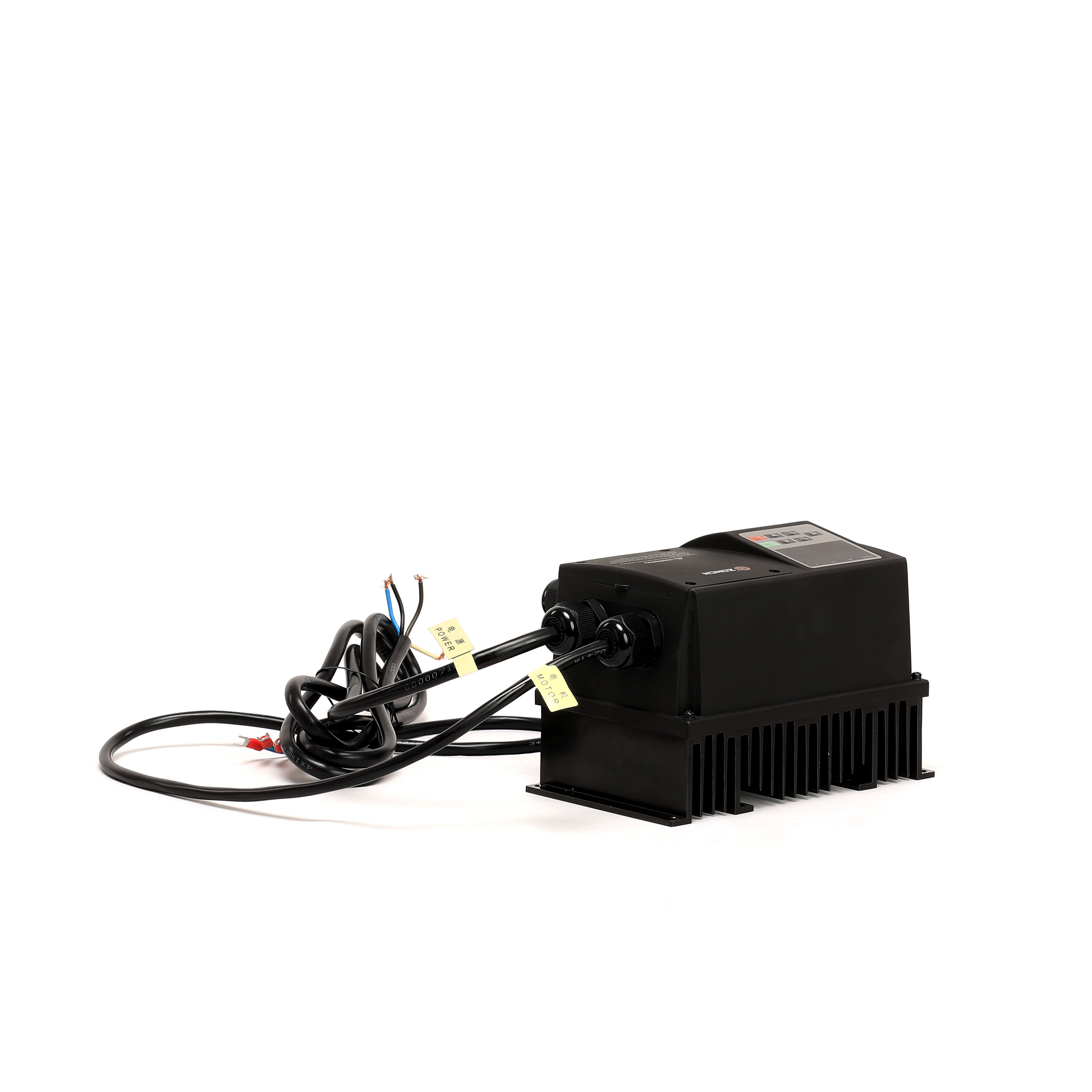

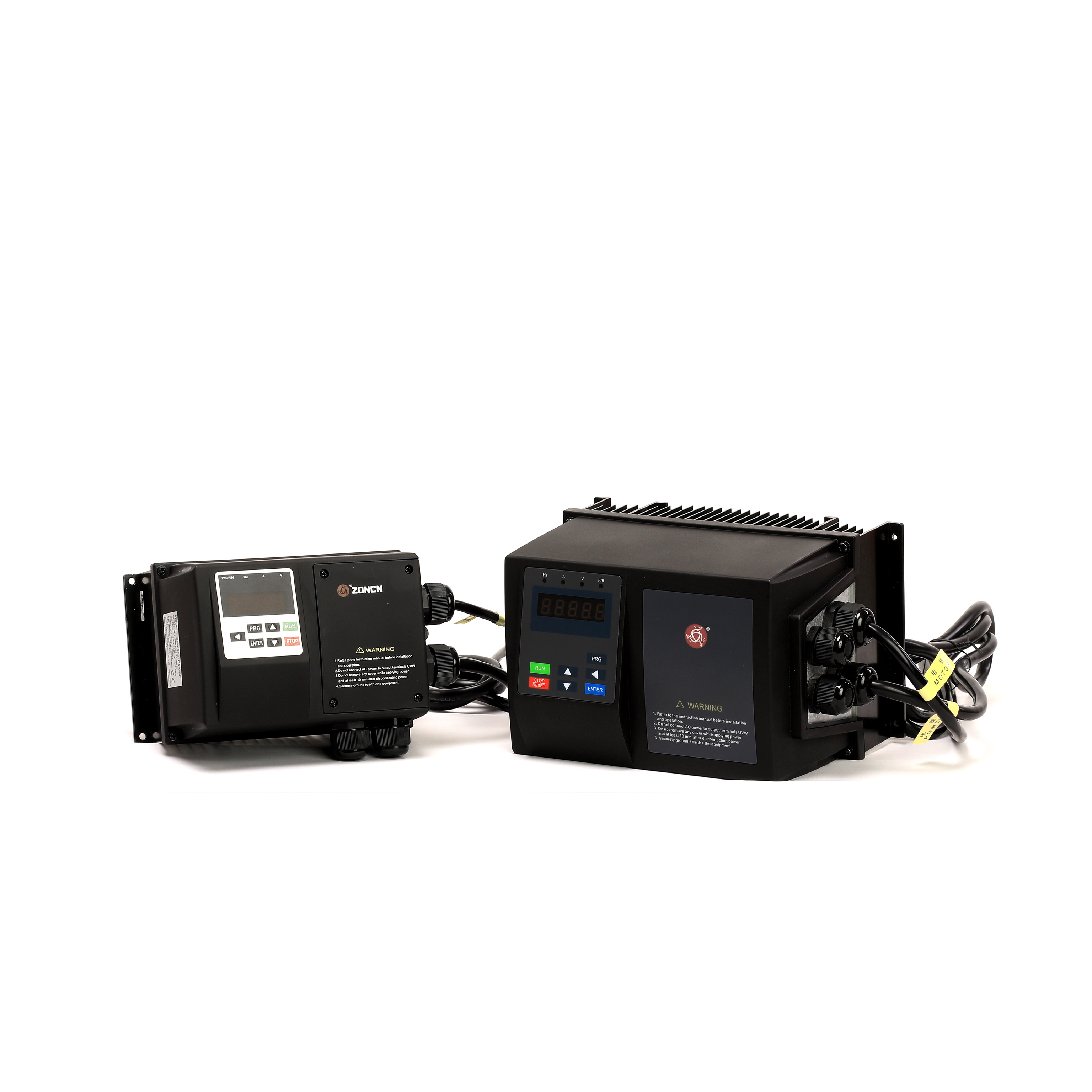

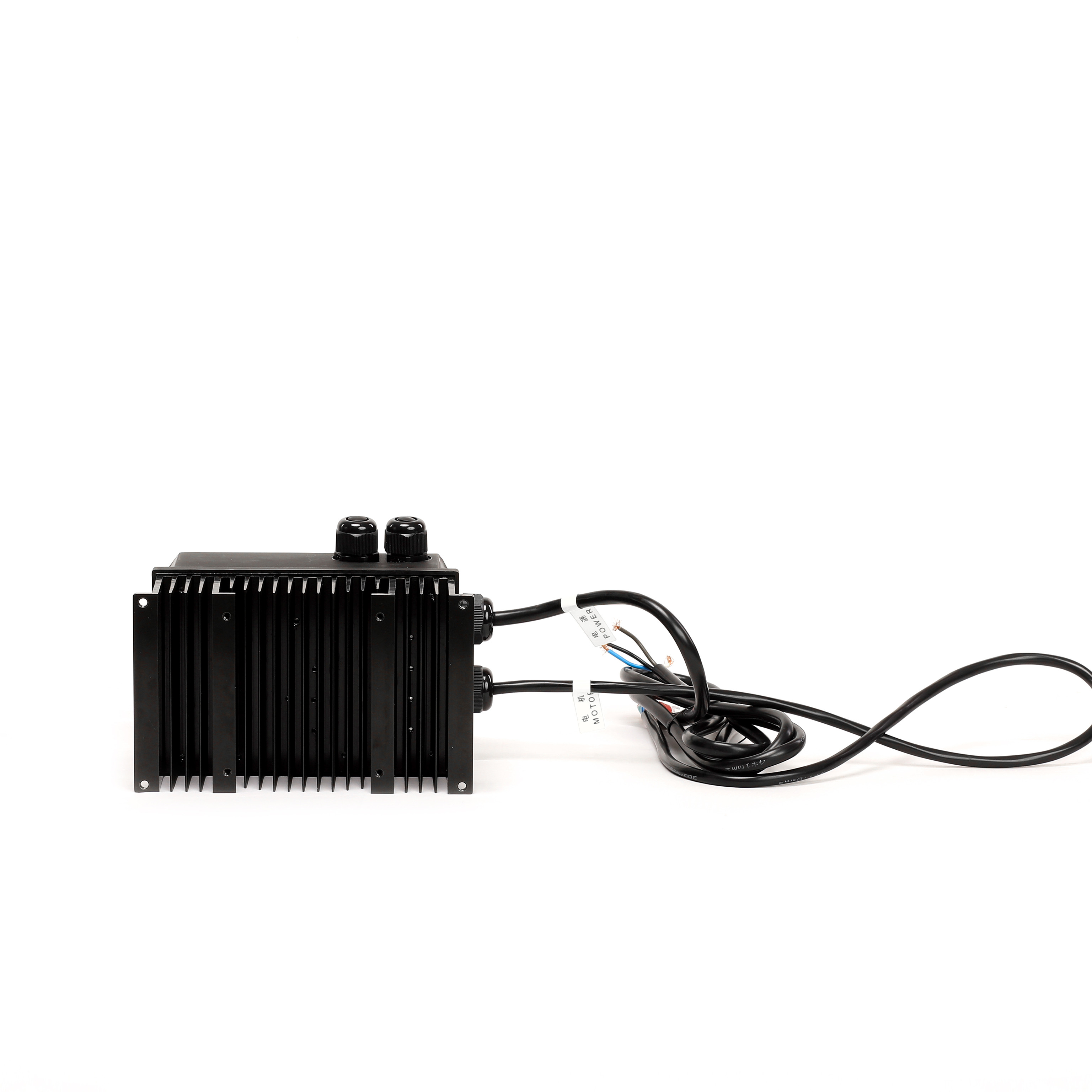

ZONCN حماية عالية IP65 عاكس VFD 220v 380v لضخة 1hp 2hp 3hp محركات الدفع
1الجهد: 110v/220v مدخل مرحلة واحدة، 380v مدخل ثلاثي
2نطاق الطاقة: 0.75kw إلى 160kw
3كل من التحكم في / F والتحكم في المتجهات متاحة
4مستوى الحماية: IP65/IP54
5يمكن تركيبها مباشرة على المحرك
6. إدخال الجهد التناظري (0-10V) وإدخال التيار التناظري (4-20mA) متاح
7الاتصال بـ (مودبوس RS485)
8الوظيفة: لا توقف المياه، توقيت، مضاد التجمد، إنذار إمدادات المياه، الخ
9. مرشح EMC المدمج والتحكم PID
10يمكن استخدامها في بيئة عالية التلوث والبيئة السيئة ، على سبيل المثال ، القذرة ، الرطبة ، الخ.
11. OEM/ODM مرحب به دائما
| البند | عاكس سلسلة Z5000 | |
| الوظائف القياسية | وضع التحكم | التحكم في ناقل التدفق بدون أجهزة استشعار (SFVC) |
| التحكم في الجهد/التردد (V/F) | ||
| الحد الأقصى للتردد | التحكم في المتجه: 0-320 هرتز | |
| التحكم في V / F: 0 ≈ 3200Hz | ||
| تردد الناقل | 1 كيه هرتز 16 كيه هرتز | |
| يمكن ضبط تردد الناقل تلقائيًا بناءً على خصائص الحمل. | ||
| دقة تردد الإدخال | الإعداد الرقمي: 0.01 هرتز | |
| الإعداد التناظري: الحد الأقصى للتردد × 0.025% | ||
| عزم تشغيل | النوع G: 0.5 هرتز / 150٪ (SFVC) | |
| نوع P: 0.5 هرتز/100٪ | ||
| نطاق السرعة | 100 (SFVC) | |
| دقة استقرار السرعة | ± 0.5% (SFVC) | |
| قدرة الحمل الزائد | نوع G: 60s لـ 150٪ من التيار الاسمي ، 3s لـ 180٪ من التيار الاسمي. | |
| نوع P: 60s لـ 120% من التيار الاسمي، 3s لـ 150% من التيار الاسمي | ||
| زيادة عزم الدوران | دعم ثابت | |
| زيادة مخصصة 0.1% ∙ 30.0% | ||
| منحنى V/F | منحنى V/F على الخط المستقيم | |
| منحنى V/F متعدد النقاط | ||
| منحنى N-power V / F (1.2 قوة ، 1.4 قوة ، 1.6 قوة ، 1.8 قوة ، مربع) | ||
| فصل V/F | نوعان: الفصل الكامل ؛ نصف الفصل | |
| وضع المنحدر | المنحدر في خط مستقيم | |
| رصيف المنحنى S | ||
| أربع مجموعات من أوقات التسارع / التباطؤ مع نطاق 0.0?? 6500.0s | ||
| الفرامل المباشرة | تردد الكبح المباشر: 0.00 هرتز إلى الحد الأقصى للتردد؛ وقت الكبح: 0.0-36.0s؛ | |
| القيمة الحالية للعمل على الكبح: 0.0% ٪100.0 | ||
| تحكم JOG | نطاق تردد JOG: 0.00~50.00 هرتز | |
| وقت التسارع / التباطؤ JOG: 0.0~6500.0s | ||
| على متن سرعات محددة مسبقا | أنها تنفذ ما يصل إلى 16 سرعة عن طريق وظيفة PLC بسيطة أو عن طريق مدخل ((X)) الحالات النهائية | |
| PID على متن الطائرة | إنه يدرك نظام التحكم في الحلقة المغلقة الذي يتم التحكم به بسهولة. | |
| الجهد التلقائي | يمكنها الحفاظ على فولتاج الخروج الثابت تلقائيًا عندما يتغير فولتاج الشبكة. | |
| القانون (AVR) | ||
| الجهد المفرط | يتم تقييد التيار والجهد تلقائيًا أثناء عملية التشغيل لتجنب التشويش المتكرر بسبب زيادة الجهد / زيادة التيار. | |
| إيقاف التيار الزائد | ||
| التحكم | ||
| حدّة عزم الدوران ومراقبة عزم الدوران | يمكن أن يحد من عزم الدوران تلقائيًا ويمنع التشويش المتكرر خلال عملية التشغيل. | |
| توقف فوري لا يتوقف | تعوض طاقة ردود الفعل عن الحمل انخفاض الجهد بحيث يمكن أن يستمر محرك التيار المتردد في التشغيل لفترة قصيرة. | |
| حد التيار السريع | يساعد على تجنب الإصابة بالفشل المتكرر في محرك التيار المتردد. | |
| أداء عالي | يتم تنفيذ التحكم في المحرك غير المتزامن من خلال تقنية التحكم في ناقل التيار عالية الأداء. | |
| تحكم التوقيت | المدى الزمني: 0.06500.0 دقيقة | |
| طرق الاتصال | RS485 | |
| تشغيل قناة الأوامر | يعطى من قبل لوحة، محطات التحكم، | |
| منفذ الاتصالات المتسلسلة، يمكن تبديلها بطرق عديدة | ||
| مصدر التردد | عشرة أنواع من مصادر الترددات، | |
| الجهد الرقمي التناظري، التيار التناظري، نبض، منفذ سلسلة. يمكن تبديلها بطرق عديدة | ||
| مصدر تردد مساعد | عشرة أنواع من مصادر التردد، يعطى بواسطة الجهد التناظري الرقمي، التيار التناظري، النبض، الميناء التسلسلي. | |
| المدخلات والمخرجات | محطات الدخول | 6 محطات دخول رقمية ، واحدة منها تدعم إدخال نبضات عالية السرعة تصل إلى 100 كيلو هرتز. |
| 2 محطة مدخلات تناظرية، واحدة منها تدعم فقط مدخلات الجهد من 0-10 فولت والآخر يدعم مدخلات الجهد من 0-10 فولت ومدخلات التيار من 420 مآ. | ||
| محطة الخروج | 1 محطة خروج رقمية | |
| 1 محطة إخراج رلاي (RA.RB.RC) | ||
| 1 محطة خروجيات تناظرية: التي تدعم خروجيات التيار 020 mA أو خروجيات الجهد 010 فولت | ||
| مصدر التردد | الإعداد الرقمي، وإعداد الجهد التناظري، وإعداد التيار التناظري، وإعداد النبض وإعداد منفذ الاتصال المتسلسل. | |
| شاشة LED | إنه يعرض المعلمات | |
| قفل المفتاح واختيار الوظيفة | يمكن أن تقفل المفاتيح جزئيا أو بالكامل وتحديد نطاق وظيفة بعض المفاتيح لمنع عطل. | |
| وضع الحماية | كشف الدائرة القصيرة للمحرك عند تشغيل، حماية فقدان المرحلة الخارجة، حماية التيار الزائد، حماية التوتر الزائد، حماية تحت التوتر، حماية الإفراط في الحرارة وحماية الإفراط في الحمل. | |
| نموذج VFD | الجهد المدخل | الطاقة الإخراجية المسجلة (كيلوواط) | التيار الإدخالي المسموح به (A) | التيار المعدل للخروج (A) | قوة المحرك (كيلوواط) |
| Z5200A00D7K-BF | 1PH AC220V ± 15% | 0.75 | 7.2 | 5 | 0.75 |
| Z5200A01D5K-BF | 1.5 | 10 | 7 | 1.5 | |
| Z5200A02D2K-BF | 2.2 | 16 | 11 | 2.2 | |
| Z5400A0D75K-BF | 3PH AC380V ± 15% | 0.75 | 3.8 | 2.5 | 0.75 |
| Z5400A1D5K-BF | 1.5 | 5 | 3.7 | 1.5 | |
| Z5400A02D2K-BF | 2.2 | 5.8 | 5 | 2.2 | |
| Z5400A03D7K-BF | 3.7 | 10 | 9 | 3.7 | |
| Z5400A05D5K-BF | 5.5 | 15 | 13 | 5.5 | |
| Z5400A07D5K-BF | 7.5 | 20 | 17 | 7.5 | |
| Z5400A0011K-BF | 11 | 26 | 25 | 11 | |
| Z5400A0015K-BF | 15 | 35 | 32 | 15 | |
| Z5400A0018K-BF | 18.5 | 38 | 37 | 18.5 | |
| Z5400A0022K-BF | 22 | 46 | 45 | 22 | |
| Z5400A0030K-BF | 30 | 62 | 60 | 30 | |
| Z5400A0037K-BF | 37 | 76 | 75 | 37 | |
| .... | .... | .... | .... | .... | |
| Z5400A00160K-BF | 160 | 160 |
تطبيق العاكس
الأسئلة الشائعة
1ماذا تعني Z5200 و Z5400؟
A. Z5200 يقف ل Z5000 سلسلة 220v عاكس مدخل واحد، Z5400 يقف ل Z5000 سلسلة 400V عاكس مدخل ثلاثي المراحل
2هل هذه السلسلة من المحولات لديها محطات مدخلات تناظرية؟
ج: نعم، يمكن استخدام محطات FIC لتحديد مدخلات الجهد التناظري ((0-10v) ودخلات التيار التناظري (4-20mA) من خلال مفتاح SW1.
3هذه السلسلة من المحولات مقاومة للغبار والماء؟
ج: نعم، عاكس Z5000 عاكس حماية عالية، يمكن استخدامه في بيئة سيئة، على سبيل المثال الرطوبة، قذرة، الخ.
4ما هو مدة ضمانك لهذا العاكس؟
أ. 18 شهراً
5هل يمكنني شراء وحدة لأختبارها أولاً؟
ج. لا مشكلة، MOQ لدينا هو وحدة واحدة.
